AHSS-Schnittmaschine für hochfeste Spulen aus Stahl (Q460,C-Mn-Stahl)
AHSS umfasst hauptsächlich DP-Stahl, TRIP-Stahl, M-Stahl, CP-Stahl, HF-Stahl, TWIP-Stahl, QP-Stahl, Zugfestigkeit 500 - 1500Mpa. in der Automobilindustrie kann die Festigkeit bei geringer Masse erheblich verbessern
AHSS hochfeste Stahlbleche in Spulen sind hochwertiges Stahl, das ein hochwertiges Schneiden erfordert.
Zusammensetzung und Merkmale

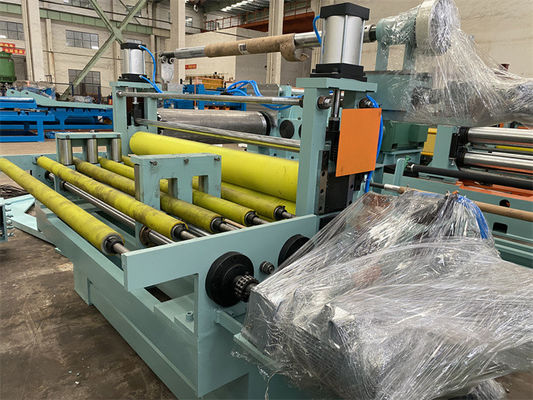

1.sehr starke Decoiler- und Spulenöffnungspressen, Rollen und Schuppenplatten, um die Stahlspulen während des Ausziehens des Stahlstreifens stabil zu halten und den Spulenkopf in die Zwingungszufuhr zu schicken.

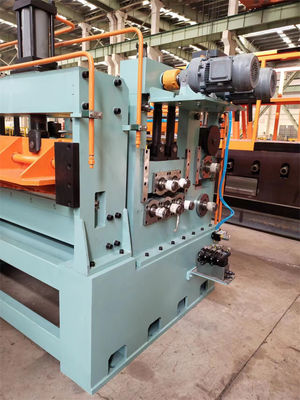

2.Slitter: Slitterständer, Wellen, Messer sind größer und stärker als normaler Slitter.
3Der Randschrottwickler setzt die Drehmomentspannung ein, die stärker und effizienter ist.
4Der Akkumulator ist länger und tief genug, um sicherzustellen, dass sich Stahlstreifen ansammeln.

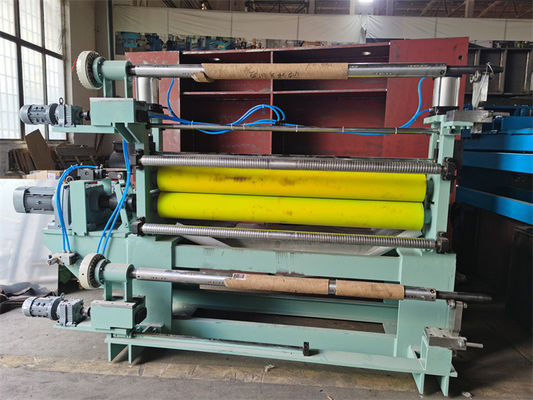

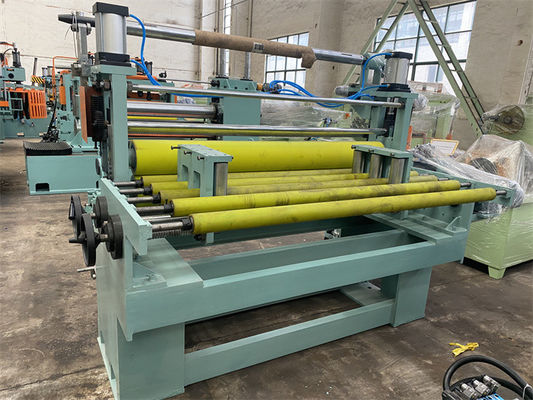

5Die Spannungseinheit verfügt sowohl über Walz- als auch Wollfilz, um eine verstellbare stabile Spannung für den Rückstoß zu liefern.
6.Recoiler verfügt über einen Portal-Rahmen-Typ-Oberarm-Trennscheib, der von oben bis zum Druck Trennstreifen hat.
7Die Schnittgeschwindigkeit ist in der Regel auf 80 m/min begrenzt.
8.Schneidemesser sind spezielle Materialien, die für das Schneiden von Hartstahl geeignet sind.
9- Hydraulische Systeme, wie z. B. Hydraulikzylinder, Ventile, sollten robust und langlebig sein.
Layoutprozess:
Spulenvorbereitender Sattel, Spulenbelastungswagen, Entwickler mit Pressroller, Spulenkopfschäler, Zwischenspeicher & 5 Rollen Vorniveauschäler, Schere, Schachtlocke 1, Seitenführer, Schlitter, Schrottwickler, Schachtlocke 2,Spannungsanlage und Vortrennvorrichtung, Schieberolle und Deflektorrolle, Rückschleuderer mit Oberarmtrennscheiber, Spulenentlademotor
Parameter:
| Schnittlinie (0,3-3,0) x 1800 100 mpm |
Parameter |
| Vorstehende Stahlspulen |
ID508mm, 610mm, OD1800mm, Spulengewicht 20T |
| Fertiggefertigte Babyspulpen |
ID508mm, OD1800mm, Spulengewicht 20T max. |
| Breite der Mutterspule |
500 bis 1800 mm |
| Breiten der Babyspule |
50 mm bis 800 mm |
| Anzahl der Schnitte |
1 mm x 30 Schlitze; 3 mm x 10 Schlitze |
| Hauptmotoren |
Schlitter 132 kW + Recoiler 160 kW |
| Schnittmesser |
ID250 x OD380 x 20 mm SLD, HRC60-61 |
| Rückschleifermandel |
508 mm große Mandel |
| Zusätzlich |
Doppelschneidmaschinen zum Entladen von Turnschienen |
| Schnittgeschwindigkeit |
0-50-100mpm einstellbar |
| Ausstattung |
Siemens PLC, Parker Gleichstromantrieb, Rexroth-Ventile |
| Präzision des Schneidens |
Schlitzbreite ±0,12 mm; Kammer ±0,1 mm/m; Bur 3% der Dicke; Rückstoßrumpf <0,5 mm |
Ausstattung:
| Teil |
Material, Verarbeitung, Marke |
| Welle, Achse, Walzen |
40Cr, HB250-275, HRC55-58 |
| Slitter-Schiene |
42CrMo-Schmieden, HB280-300, Oberflächenmittelfrequenzhärten HRC50-55, harte Chrombeschichtung, Oberflächenpolieren |
| Rahmen, Unterlage |
Q235-A,Q345 Schweißen von Stahlplatten, Glühbehandlung |
| Karosserie des Getriebes |
Q345 Schweißen von Platten, Wärmebehandlung, Sandblasen, Grundierung |
| Züge: |
40Cr Schmiedstahl, HB240-255, Zahnfläche gehärtet, Zähne geschliffen |
| Einheit für die Verwendung in Kraftfahrzeugen mit einer Leistung von mehr als 50 kW |
45# Gussstahl, Härte, Chrombeschichtung und Polieren |
| Hydraulikpumpe |
Yuken-Variable Piston-Pumpe |
| PLC |
Siemens S200 |
| Lager |
HRB, ZWZ, SKF |
| Pneumatische Teile |
Luftangriff, SMC. |
