Hohe Stahlspule der Präzisions-SS304, die Linie Maschine 0.3-3 x 1600 aufschlitzt

Hohe Stahlspule der Präzisions-SS304, die Linie Maschine 0.3-3 x 1600 aufschlitzt
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
JY (0.3-3) x 1600
Trading Properties
MOQ
1SET
Packing
3 x 40 HC
period for dispatch
120-180days
payment method
L/C, T/T
Supply Capacity
10 Sätze pro Jahr

Product Details

Hervorheben:

Stahlspule

,

die Linie Maschine 0.3mm aufschlitzt

,

Stahlspule SS304

Prodcut Name: Stahlspule, die Linie aufschlitzt
Sheet Material: Aluminium, Kupfer, Messing und Bronze
Sheet Width: 300-1600mm
Sheet Thickness: 0.2-3 mm
Slitting Speed: 120mpm
Coil I.D: 508mm, 610mm
Coil O.D: 2000 mm
Coil Weight: 25T
Number Of Slitting: 3mm 12Schlitze
Slitting Precision: +-0,10 mm
Applicable Industries: Energie und Bergbau, Hausgebrauch, Hotels, Einzelhandel, Landwirtschaft, Bauarbeiten, Bekleidungsges
Key Selling Points: Hohe Präzision, hohe Produktivität, niedrige Kosten und hohe Geschwindigkeit
After Sales Service: On-line-Unterstützung, Feldinstallation
After Warranty Service: Technische Videounterstützung, on-line-Unterstützung, Feldinstandsetzung
Product Brief
Hochpräzisionsmaschine zur Schneidlinie mit Stahlspulen SS 304(0,3-3 x 1600) Die Spannungsstärke der Spulen muss sehr stark und sehr präzise sein, denn im Vergleich zu normalen Kohlenstoffstahls muss die Spannungsstärke ≤ 350 MPa und die Spannungsstärke ≤ 550 Mpa sein.die Festigkeit von Edelstahlble...
Product Description

Hochpräzisionsmaschine zur Schneidlinie mit Stahlspulen SS 304(0,3-3 x 1600)



Die Spannungsstärke der Spulen muss sehr stark und sehr präzise sein, denn im Vergleich zu normalen Kohlenstoffstahls muss die Spannungsstärke ≤ 350 MPa und die Spannungsstärke ≤ 550 Mpa sein.die Festigkeit von Edelstahlblechen ist höher, Leistungsfestigkeit ≤ 550Mpa Zugfestigkeit ≤ 780Mpa.



Das Edelstahlblech ist hochwertiges Stahl, seine Oberfläche ist hell und glatt, sollte beim Schneiden gut geschützt sein, alle Übertragungswalzen werden mit PU-Gummi beschichtet.



Ausstattung:

Teil Material, Verarbeitung, Marke
Welle, Achse, Walze 42CrMo, HB250-275
Slitter-Schiene 42CrMoSchmiede, HB280-300, Oberfläche MF HRC50-55, harte Chrombeschichtung, Oberflächenpolieren
Rahmen, Unterlage Q235-A,Q345 ((16Mn) Schweißen und Glühen von Stahlplatten
Karosserie des Getriebes Q345 Schweißen von Platten, Wärmebehandlung, Sandblasen, Grundierung
Züge: 40Cr Schmiedstahl, HB240-255, Zahnfläche gehärtet, Zähne geschliffen
Uncoiler Recoiler Segmente: 55# Gussstahl, Härte, Chrombeschichtung und Polieren
Hydraulikpumpe Yuken-Variable Piston-Pumpe
PLC Siemens S200
Lager HRB, ZWZ, SKF
Pneumatische Teile Luftangriff, SMC.



Eigenschaften

1- sehr starke Decoiler- und Spulenöffnungspresse, Roll- und Schuppenplatte, um die Stahlspule während des Ausziehens des Stahlstreifens festzuhalten und den Streifenkopf in die Zwingungsanlage zu schicken.

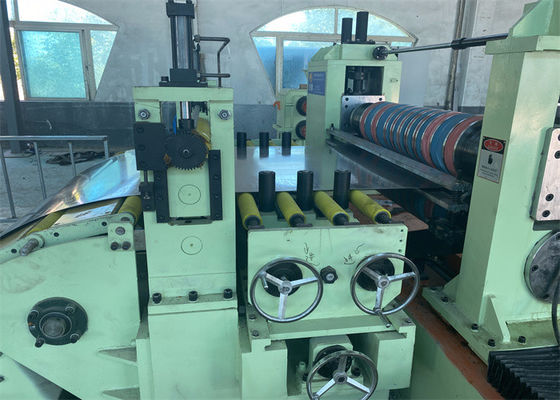

2.Slitter: Slitterständer, Wellen, Messer sind größer und stärker als normaler Slitter.

3.Alle Getriebewalzen sind mit PU-Gummi beschichtet, um STS-Blattoberflächen nicht zu zerkratzen.

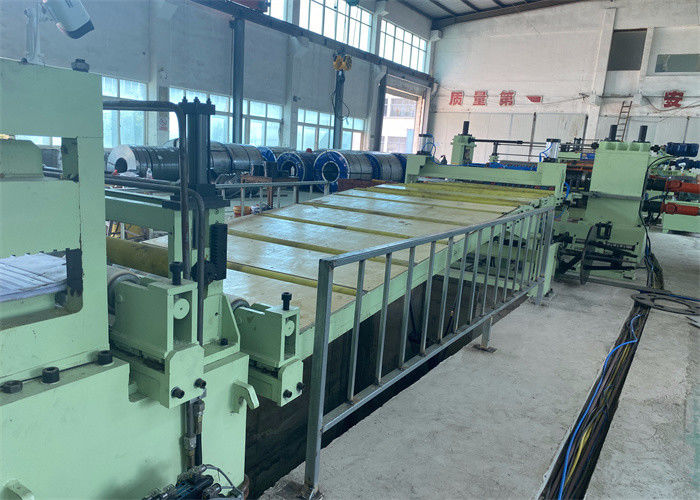

4Der Akkumulator ist länger und tief genug, um sicherzustellen, dass sich Stahlstreifen ansammeln.

5Die Spannungseinheit verfügt sowohl über Walz- als auch Wollfilz, um eine verstellbare stabile Spannung für den Rückstoß zu liefern.

6.Recoiler verfügt über einen Portal-Rahmen-Typ-Oberarm-Trennscheib, der von oben bis zum Druck Trennstreifen hat.

7Die Schnittgeschwindigkeit ist in der Regel auf 80 m/min begrenzt.

8.Schneidmesser werden aus speziellem Material SKD11, H13K, SLD usw. sein.

9- Hydraulische Systeme, wie z. B. Hydraulikzylinder, Ventile, sollten robust und langlebig sein.



Schnittpräzision:

  • Toleranz für Schlitzbreiten: ¥0,10 mm; Schlitzbreite < 300 mm, Dicke < 1,2 mm, Schlitzbreitentoleranz ¥0,05 mm;
  • Schlitzkamm: ¥0,5 mm/M für Streifen mit einer Breite von mehr als 300 mm, ¥1,0 mm/M für Streifen mit einer Breite von < 300 mm. Die Randstreifen innerhalb von 100 mm von der Mutterspulenkante sind nicht in der Beschränkung.
  • Burrs: 0,05 mm, d. h. nicht mehr als 5% eines Streifens mit einer Dicke von mehr als 1 mm, der bei stabiler Geschwindigkeit unter Bedingungen scharfer Messer und angemessener Messerlöcher geschnitten wird.
  • Rückkopplungsschwankung ± 0,5 mm (bei stabiler Geschwindigkeit, Geschwindigkeitsänderung nicht so schnell
  • Rückkopplungsturriform: ± 2,0 mm (bei maximalem Wickeldurchmesser)

Layoutprozess:

Sattel zur Vorbereitung der Spirale, Ladewagen für Spirale, Einzelschraubschrauber mit Pressroller, Kopfschrauber für Spirale, Zwischenspeicher und 5-Rollen-Vorleveler, Schere, Schachtlocke 1, Seitenführer, Schlitter, Schrottwickler,Grubenschleife 2, Spannungs- und Vortrieb, Schieberolle und Deflektorrolle, Rückschub mit Oberarmtrieb, Spulenentladekraftwagen, (Schienenrad)



Parameter:

Schnittlinie 0,3 -3 X 1600 120 mpm Parameter
Vorstehende Stahlspulen ID508mm, 610mm, OD2000mm, Spulengewicht 25T
Fertiggefertigte Babyspulpen ID508mm, OD2000mm, Spulengewicht 25T max.
Breite der Mutterspule 300 bis 1600 mm
Breiten der Babyspule 30 mm bis 600 mm
Anzahl der Schnitte 1 mm x 30 Schlitze; 3 mm x 15 Schlitze
Hauptmotoren Schlitter 132 kW + Recoiler 160 kW
Schnittmesser ID240 x OD360 x 15 mm SKD11 HRC58-61
Rückschleifermandel mit einer Breite von mehr als 20 mm
Zusätzlich Schnellwechselschneidmaschinen, Turnschienen entladen
Schnittgeschwindigkeit 0-120 mpm einstellbar
Ausstattung Siemens PLC, Parker-Antrieb, Rexroth-Ventile
Präzision des Schneidens Schlitzbreite ±0,1 mm; Kammer ±0,1 mm/m; 5% der Dicke; Rückstoßrumpf <0,5 mm

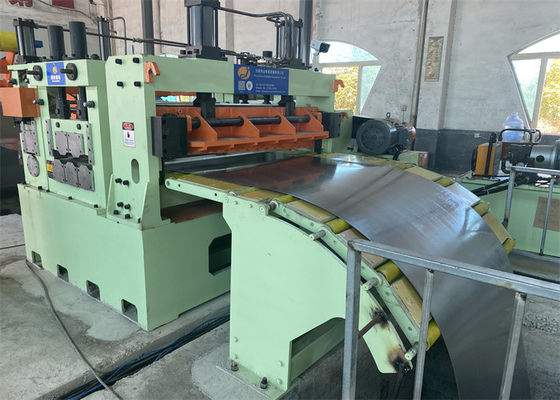

Hohe Stahlspule der Präzisions-SS304, die Linie Maschine 0.3-3 x 1600 aufschlitzt
