Präzisions-Drehabschneiden zur Längen-Linie Hochgeschwindigkeitsfliegen-Ausschnitt

Präzisions-Drehabschneiden zur Längen-Linie Hochgeschwindigkeitsfliegen-Ausschnitt
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Fliege (0.3-3) x 1500
Trading Properties
MOQ
1SET
Packing
40HC x 3
period for dispatch
120-150days
payment method
T/T

Product Details

Hervorheben:

Drehabschneiden zur Längen-Linie

,

Präzision schnitt zur Längen-Linie

,

Hochgeschwindigkeitsfliegenschnitt zur Längenlinie

Name: Drehabschneiden zur Längen-Linie
Feature: Hohe Hochgeschwindigkeitspräzision
Material: HRC, ZYKLISCHE BLOCKPRÜFUNG, GI, PPGI, SS
Sheet Thickness: 0.3-3 mm
Sheet Width: 500 bis 1500 mm
Coil ID: 508 mm
Coil OD: 2000 mm
Coil Weight: 20-25T
Cutting Length: 200 -3000mm
Cutting Speed: maximale 150 Schnitte/Minute
Cutting Style: Drehschere
Leveler: 4Hi, 6hi
Total Power: 300 kW
Land Area: 25m x 8m
Product Brief
Präzisions-Rotationsschere-Schnitt bis zur Länge der Linie Hochgeschwindigkeits-Flugschnitt Rotary Shear Cut to Length Line ist eine fortschrittliche Hochgeschwindigkeitsmaschine mit hoher Präzision, besonders geeignet für das Schneiden von Leichtmetallblechen: Die Länge einer Leichtmess-Spule ist ...
Product Description

Präzisions-Rotationsschere-Schnitt bis zur Länge der Linie Hochgeschwindigkeits-Flugschnitt



Rotary Shear Cut to Length Line ist eine fortschrittliche Hochgeschwindigkeitsmaschine mit hoher Präzision, besonders geeignet für das Schneiden von Leichtmetallblechen:

  • Die Länge einer Leichtmess-Spule ist lang, z. B. ist eine 0,2 mm dicke Spule 10mal so lang wie eine 2 mm dicke Spule, eine höhere Produktion von geschnittenen Blechen erfordert eine schnellere Liniengeschwindigkeit.
  • Das dünne Blatt kann leicht in einem schnellen Schlag abgeschnitten werden, wodurch das Rotationsschneiden möglich ist: Das Blatt läuft mit einer stabilen Geschwindigkeit,Drehschere dreht und schneidet ein Blatt in einem Clycle unter der geschlossenen Schleife Länge Feedback, maximale Schneidfrequenz bis zu 150 mal/min. lineare Produktionsgeschwindigkeit bis zu 80 m/min.
  • Das Rotationsscheren eignet sich besonders für kurze Blätter, obwohl die extrem kurzen Blätter nicht zu schnell laufen können, kann die Schnittfrequenz immer noch etwa 100 Stück/min betragen.

Vergleich von 2 mm und 0,2 mm Spulen:

  Spezifikation der Spule Länge des Blattes Geschwindigkeit der Schneidleitung Schneidzeit pro Spirale
0.2 mm Spulenplatte 508 mm ID, Breite von 1250 mm, 15 T ~7500m 80 m/min 95 Minuten
2 mm Spulenblatt 508 mm ID, 1250 mm Breite, 15 T ~ 750m 80 m/min 9.5 Minuten



Parameter:

Rohstoffe und Fertigprodukte
Rohstoffe Warm/Kaltverzinkte, kaltgewalzte, farblich beschichtete Spulen
Mechanische Eigenschaften Zugfestigkeit σb≤460Mpa, σ0,2≤280Mpa
Stärke 0.2-2.0 mm,
Breite 500 mm bis 1500 mm (maximal)
Eine Überdosis. ≤ Φ1800 mm
- Ich weiß nicht. Φ508 mm (mit Dichtungen auf Φ610 mm vergrößert)
Maximalgewicht 15 t, 20 t
Länge des Blattes 200 bis 4000 mm
Längentoleranz L0= 1M±0,3 mm (einheitliche Geschwindigkeit)
L0= 1 M±0,4 mm (Beschleunigung / Verzögerung)
Toleranz für die diagonale Länge L1= 1M±0,5 mm
Stapelhöhe 650 mm Max (Holzstütze ca. 150 mm hoch)
Maximale Stapelgewicht 5 Tonnen



  Parameter für Flug-CTL
1 Lineare Geschwindigkeit 0 bis 80 m/min
2 Drehgeschwindigkeit 0 bis 15 m/min
3 Stromversorgung 380V / 50Hz / 3PH
4 Installierte Leistung Ungefähr 250 kW
5 Kreuzschnitt Zwei Messer fliegen gegen das Schneiden
Schneidmechanismus Schienenschneiden
6 Steuern AC, CNC und PLC-Steuerung
7 Antriebsmotor a. Entwicklungsmotor: Wechselstrom 30 kW b. Nivellierungsmotor: Wechselstrom 75 kW

c. Servomotor für Dreh- und Scheren:

Wechselstrom 90 kW



Zusammensetzung:

  Artikel Qty
1 Ladestation 1
2 Lastwagen 1
3 Schleifmaschine 1

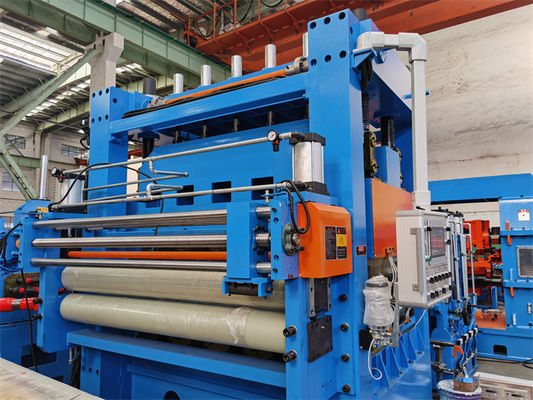

4 Präzisionsnivelliermaschine (19 Walzen) 1
5 Servozuführungsvorrichtung (einschließlich Laminationsvorrichtung) 1

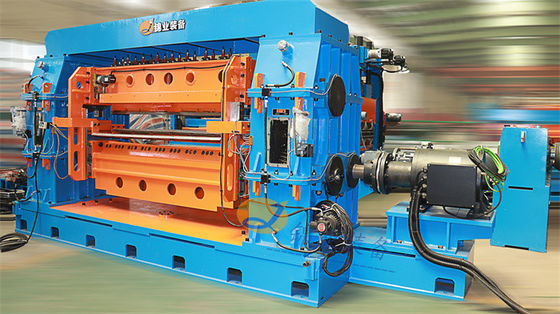

6 Rotations-Hochgeschwindigkeits-Flugschneider 1
7 Drei-Stufen-Gürtelförderer 1
8 1St.Automatische Blechsammelmaschine 1
9 2undAutomatische Sammelmaschine 1
10 Hydraulisches System 1
11 Pneumatisches System 1
12 Schmiersystem 1
13 Elektrische Anlage 1
