Tandemlinie AGC AFC APC kaltwalzende Mühlmit CPC Abwickelen

Tandemlinie AGC AFC APC kaltwalzende Mühlmit CPC Abwickelen
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
AGC 750
Trading Properties
MOQ
1SET
period for dispatch
180 -260days
payment method
T/T

Product Details

Hervorheben:

Kaltwalzende Tandemmühle APC

,

Kaltwalzende Tandemmühle AFC

,

Agc-Walzwerk mit CPC Abwickelen

Name: Tandemlinie AGC/AFC/APC kaltwalzende Mühl
Material: Kohlenstoffstahl HRPO
Input: 2-3 x 650mm
Output: 0.25-0.8 x 650mm
Rolling Speed: 360m/min
Work Roller: Durchmesser 210 x 750
Backup Roller: Durchmesser 650 x 730
Thickness Control: Hydraulischer AGC, AFC, APC
Total Power: 5000KW
Land Area: 60m x 15m
Product Brief
Tandemlinie AGC/AFC/APC kaltwalzende Mühlmit CPC Abwickelen Zusammensetzung: Hydraulische Expansion Uncoiler ein Satz Zwei-Rollenklemme, Fünfrolle richten das eingestellte Gerät eins gerade Schweißens-und Schneidvorrichtung eine Satz Bodenart Spiralenschleife eine Satz Eintritt, der Plattform eine ...
Product Description

Tandemlinie AGC/AFC/APC kaltwalzende Mühlmit CPC Abwickelen



Zusammensetzung:

  1. Hydraulische Expansion Uncoiler ein Satz
  2. Zwei-Rollenklemme, Fünfrolle richten das eingestellte Gerät eins gerade
  3. Schweißens-und Schneidvorrichtung eine Satz
  4. Bodenart Spiralenschleife eine Satz
  5. Eintritt, der Plattform eine Satz verarbeitet

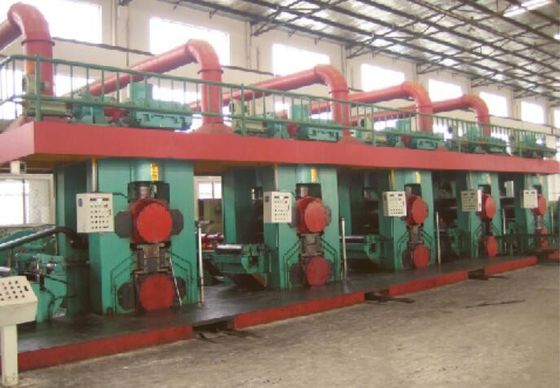

  6. Hauptmühle: Sechs kalte Mühle der Satz-4Hi
  7. Stärkemessgerät sechs Sätze
  8. Spannungsmeter fünf Sätze
  9. Ausgang, der Plattform eine Satz verarbeitet
  10. Hydraulische Expansion Recoiler: Ein Satz
  11. Lokaler funktionierender Kasten: Sechs Sätze
  12. Zentraler Steuerpult eins Satz
  13. Hydraulische Station: Drei Sätze
  14.
  15. Dünne Ölstation zwei Sätze
  16. Kühlsystem eins Emuslfied Satz

Fluss:

Hydraulisches ladendes Fünf-Rollen-Richtmaschine → uncoiler→ Expansion des Wagens →Hydraulic, welches platform→ Inputverarbeitung platform→ das Hauptmühle schweißt und schneidet (kalte Mühle 6 Sätze 750 4Hi) →output, das platform→ hydraulische Expansion hydraulisches Recoiler→ verarbeitet, entladen Wagen



Parameter:


Metallstreifenmaterialien:

Kohlenstoffstahl (Q195, Q235,08AL)

HRPO, Stunden-Schwarzstahl,
Nach Zwischenausglühen
Spule Identifikation: 508 Millimeter;
Spule Od: maximale 1800 Millimeter
Spulengewicht: maximale 12.000 Kilogramm
Streifenstärke: 2 - 3mm;
Streifenbreite: 550 - 750 Millimeter;
Endproduktspezifikation:
Spule Identifikation: 508 Millimeter;
Spule Od: maximale 1800 Millimeter
Spulengewicht: maximale 12.000 Kilogramm (
Fertige Streifenstärke: 0,25 - 0.8mm;
Streifenbreite: 550 - 750 Millimeter;
Endproduktpräzision:
Stärkeunterschied bezüglich der Längsrichtung (im stabilen Rollen):
<±0.005mm (d<0>
Maschinenparameter:
Maximale rollende Kraft: 7000KN;
Maximales Leitungsgeschwindigkeit: 360 m/min;
Durchzug von Geschwindigkeit: 20 m/min;
Stärkereduzierung:
Obere End zur 90% Stärkereduzierung (schwankend gemäß der Stahlstreifeneigenschaften)
Zurückdrängenspannung: kN 70
Recoiler-Motor: DC 430KW
Arbeitsrollendurchmesser φ210mm - 200mm;
Ersatzrollendurchmesser φ650 -620mm;
Mühlspaltenabschnitt: 350 x 450mm;
Ersatzrollenlager: FCD72104380
Abwickelender Dorndurchmesser: 508mm
Zurückdrängendorndurchmesser: 508mm
Abstand maximalen Öffnens zwischen Arbeitsrollen: 70mm
Hydraulischer systematischer Druck für Hydrozylinder der Presse-oben: Mpa 25
Hydrostatischer Druck für die Rolle, die, mittlere übertragende Rolle, Balance, Seitendruck verbiegt: 21Mpa
Normaler hydrostatischer Druck: 10Mpa;
Zurückdrängenmotor: 430KW;
Hauptmühlmotor: 700KW x 6

Agc-Steuerung:

Automatisches Stärkekontrollsystem wird aus Stärkemessgerät, elektrischer Schaltschrank, der Auslöser verfasst, um Stärkeabweichung zu korrigieren. Das Stärkemessgerät ununterbrochen die Streifenstärke, eine Seitenanzeige messen und die Stärkeabweichung, das andere Seiteninputstärke-Abweichungssignal notieren zur elektrischen Steuerung. Das Schaltschrankabkommen mit dem Stärkeunterschiedsignal, geben Befehl zum Auslöser, die Stärke zu korrigieren, justiert der Auslöser herunterdrücken von der Mühle, um Rollenabstand durch Motor oder Hydrozylinder zu ändern oder justieren Zurückdrängenspannung, indem er recoiler Ankerstrom, folglich die Streifenstärke ändert, wird korrigiert. Die Frühlingsgleichung und elastische die Verlängerungskurve, zum von Stärkesteuerung zu verwirklichen.



Steuermodi von AGC:

  1. Jede Seitenabstandssteuerung: zu Abstand jeder Seitenrolle, für die Herstellung der Rolle und jedes AGC steuern Hydrozylinderbeauftragung
  2. Jede rollende Kraftseitensteuerung: zu jede rollende Kraft der Seite steuern, um Rolle zu markieren.
  3. Durchschnittliche Abstandssteuerung: zu durchschnittlichen Abstand für vorbildliches Rollen der Position steuern.
  4. Neigungssteuerung: zu die Abstandsneigung von zwei Seiten steuern, Blattflachheit und Abweichung zu justieren.
  5. Rollende Kraftgesamtsteuerung: zu Steuergesamtrollender Kraft in rollendem Kraftmodell.
  6. Im effektiven Abstandssteuermodus ist der Abstandsneigungsprüfer aktiviert, um Abstand von zwei Seiten die selben, im effektiven rollenden Kraftsteuermodus sicherzustellen, den der rollende Kraftunterschiedprüfer aktiviert ist, um rollender Kraft von zwei Seiten die selben sicherzustellen. Die durchschnittliche Abstandssteuerung ist der Nichterfüllungssteuermodus, zum des anschlagfreien Schalters zwischen verschiedenen Modellen zu verwirklichen, indem sie Barwert und das Rampenfolgen einstellt.

Tandemlinie AGC AFC APC kaltwalzende Mühlmit CPC AbwickelenTandemlinie AGC AFC APC kaltwalzende Mühlmit CPC AbwickelenTandemlinie AGC AFC APC kaltwalzende Mühlmit CPC Abwickelen
