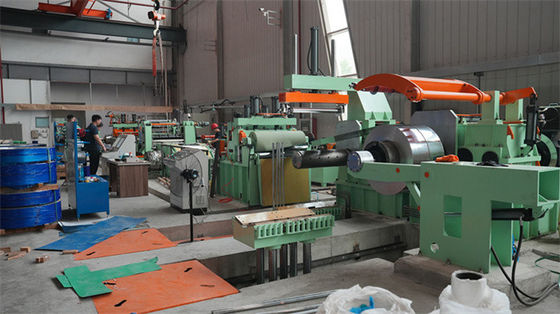

Präzisionsstahlspulen-Schneidmaschine zum Schneiden von Edelstahl 2 x 850
Wir entwerfen und fertigen eine 0,2-2 x 850 Kapazität Edelstahl Spulen Schneidlinie für den Kunden mit folgenden Zeichen:
1. Kantelever-Entwickler mit Rückenspannung
2- Schneid den Deflektor und schneide die Fläche.
3. Zwei Schleifgrube vor und nach dem Schlitter
4. Filmlaminierung vor dem Schneiden
5. vertikaler Schrottwickler online
6Plattenspannung und Trennvorrichtung
7 Doppelmandrel-Rückschläger
In einer Stahlschneiderei sind die Kernbauteile die Entwicklermaschine, die Schneidmaschine und die Rückschneidmaschine.
- Entwicklermaschine: Stahlspule auf den Entwicklermandel laden, den Spulenkopf öffnen und die Spüle beim Schneiden entwickeln.

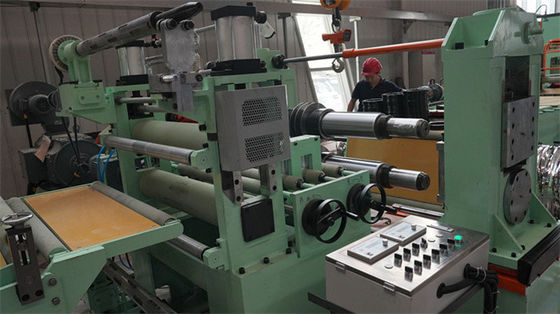

- Schneidmaschine: doppelte Scheiben, um kreisförmige Drehmesser zu tragen, um Stahlstreifen längs zu schneiden, der Motor und das Getriebe treiben die beiden Scheiben,Der Druck des oberen Scheibenvortriebs wird durch Motor und Wurmgerät eingestellt..
Zu den Schlitterwerkzeugen gehören kreisförmige Messer, Stahlräume zwischen Messer und Kissen, um Schlitterstreifen direkt vom Schlitter zu führen.
Die Präzision des Schlitters ist sehr wichtig, die beiden Ränder müssen parallel sein, die Messer und Abstandsschlitze müssen eine gute Präzision haben.
Messerwechsel: offener Betriebsseiten-Slitterstand, Installation von Werkzeugen auf zwei Arben.Zwei Slitterköpfe oder Turmdrehbarren lassen die Installation von Werkzeugen offline und sparen Leerlaufzeit.
- Recoiler-Maschine: Zurückspulen von Spaltstreifen auf dem Recoiler-Rohr, umfasst Pressenspalter, Expansionsröhre, Antriebsmotor und Getriebe, Stützarm, Schubger.
Bei der dünnen Blechwicklung ist der Rückstoß-Mandrel nahtlos, um Stahlstreifen innerhalb von Schichten zu schützen.
Die zurückgewickelten Stahlstreifen sind ordentlich in Schichten und Kanten, das Teleskop innerhalb 0,5 mm
Die Schneidmaschine benötigt eine hohe Geschwindigkeit 120 m/min, 150 m/min, 200 m/min.
Die Einführung eines effektiven Mechanismus zur Verkürzung der Ausfallzeit, die Be- und Entladungszeit kann innerhalb von 10 Minuten abgeschlossen werden, kann alle 8 Stunden 10 Spulen schneiden (10 Spulen x 15T = 150T).
Parameter:
| Schnittlinie 0,25 - 2,0 X 850 200 mpm |
Parameter |
| Vorstehende Stahlspulen |
ID508mm, 610mm, OD1800mm, Spulengewicht 15T |
| Fertiggefertigte Babyspulpen |
ID508mm, OD1800mm, Spulengewicht 15T max. |
| Breite der Mutterspule |
300-850 mm |
| Breiten der Babyspule |
20 mm bis 600 mm |
| Anzahl der Schnitte |
1 mm x 30 Schlitze; 2 mm x 15 Schlitze |
| Hauptmotoren |
Schlitter 110 kW + Recoiler 132 kW |
| Schnittmesser |
ID205 x OD320 x 10/15 mm SKD11 HRC58-61 |
| Rückschleifermandel |
mit einer Breite von mehr als 20 mm |
| Zusätzlich |
Schnellwechselschneidmaschinen, Turnschienen entladen |
| Schnittgeschwindigkeit |
0-100-200mpm einstellbar |
| Ausstattung |
Siemens PLC, Inovance VFD, Vitory Ventile |
| Präzision des Schneidens |
Schlitzbreite ±0,1 mm; Kammer ±0,1 mm/m; 5% der Dicke; Rückstoßrumpf <0,5 mm |

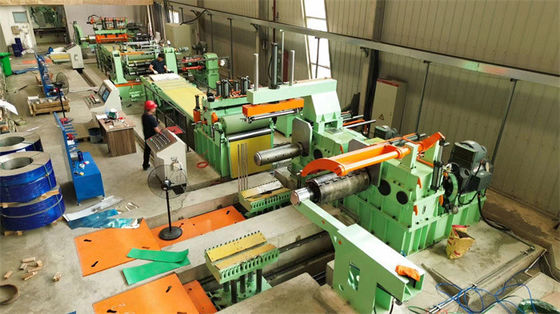

Layout:
