Hochgeschwindigkeits-4Hi 6Hi sechs steht kalte Mühltandemlinie 750

Hochgeschwindigkeits-4Hi 6Hi sechs steht kalte Mühltandemlinie 750
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Tandem 750
Trading Properties
MOQ
1SET
Packing
8x 40HC
period for dispatch
120-180 Tage
payment method
T/T

Product Details

Hervorheben:

6Hi sechs steht kalte Tandemmühle

,

Kalte Mühltandemlinie 550

,

Walzwerk der hohen Geschwindigkeit 4 hallo

Name: Hochgeschwindigkeits-4Hi 6Hi sechs steht kalte Tandemmühle
Material: HRPO Q195 Q235
Input: 2-3 x 650mm
Output: 0.25-1.0 x 650mm
Rolling Speed: 550m/min
Work Roller: dia180 x 750
Backup Roller: dia650 x 730
Press Down: Hydraulischer AGC
Total Power: 6000KW
Land Area: 40m x 15m
Product Brief
Hochgeschwindigkeits-4Hi 6Hi sechs steht kalte Mühltandemlinie 750 Zusammensetzung Hydraulisches Expansion uncoiler Hydraulische Schere, schweißende Tabelle Horizontaler gewundener Akkumulator Eintritt, der Tabelle verarbeitet (schließen Sie Spannungsrolle) ein Mühlen 4hi 6hi, 1#-2#-3#-4#-5#-6# ...
Product Description

Hochgeschwindigkeits-4Hi 6Hi sechs steht kalte Mühltandemlinie 750



Zusammensetzung

  1. Hydraulisches Expansion uncoiler
  2. Hydraulische Schere, schweißende Tabelle
  3. Horizontaler gewundener Akkumulator
  4. Eintritt, der Tabelle verarbeitet (schließen Sie Spannungsrolle) ein
  5. Mühlen 4hi 6hi, 1#-2#-3#-4#-5#-6#
  6. Hydraulische Ersatzrollen, die Gerät (6sets, ändern)
  7. änderndes Gerät der Arbeitsrolle (2sets)
  8. Ertragverarbeitungstabelle (hydraulische Schere)
  9. Spule, die Auto entlädt
  10. Normaldruckhydrauliksystem
  11. Agc-Hydrauliksystem 1Set
  12. Schmierendes Öl-Gassystem 1Set
  13. dünnes Öl, das Station 1Set schmiert
  14. Verarbeiten Sie das Schmieren der Station (Kunde bereitet sich) vor
  15. Elektrisches Kontrollsystem 1Set
  16. Stärkemessgerätsystem, 2sets

Fluss:

Uncoiler→Shear, schweißender accumulator→entry Verarbeitungsausgang → Mühle der tabelle der table→Horizontal Spirale (schließen Sie ein Spannungsrolle), →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→6#, der Tabelle verarbeitet (schließen Sie Schere) ein, →recoiler→Coil, das Auto entlädt



Parameter:

Rohstoff
Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE
Ertrag strength≤ 360N/mm2 dehnbares strength≤ 610N/mm2
Breite 2-3mm Stärke x (550-650) Millimeter
ID508mm OD1800 maximales 10T
Endprodukt
0,25 -1.0mm X.500 -650mm
ID508 X OD1800 x 10T
750 Tandemmühle 4Hi 6hi 6heads
φ180-φ170×750mm Arbeitsrolle
Ersatzrollen φ650 ~φ620× 730mm

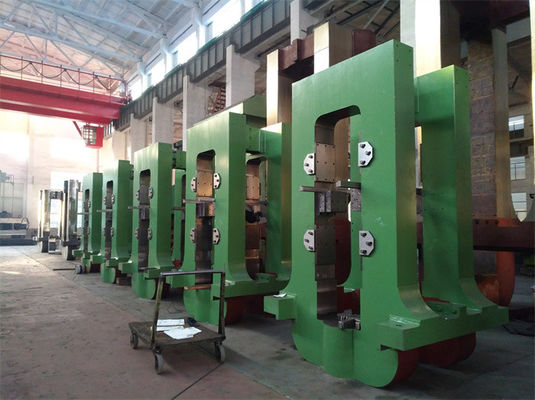

Mühlspalten: 400mm x 460mm
Hydrozylinder AGC: D700/500× 80mm
Hauptmotor: 850KW x 6sets
Antriebsachse: SWC390-1700
Maximale rollende Kraft: 6500KN
Maximales rollendes Drehmoment: 55KN.M
Rollende Geschwindigkeit: maximales 560m/min





Hydraulisches AGC-System:

  • Elektrohydraulisches Servoventil: 609 Institution, EdelstahlÖltank und Rohre.
  • Schließen Sie Pumpe, Behälter, Kühlvorrichtung, Filter, Energieakkumulator, Heizung, Ventilgruppen, Verschiebungs-Sensor, Druck-Sensor, AGC-Software und Computerkabinett, etc. mit ein.
  • Systemdruck: 31.5MPa
  • Stepless justierbares der Arbeit pressure≤18-21MPa
  • Maximale herunterdrückende Geschwindigkeit
  • tragendes Antihydrauliköl 46#
  • Ölreinlichkeit im System: NAS7
  • Temperatur von oi: 45±10℃
  • Entstörungsreinlichkeit des Öls in den Rohrleitungen: 10um
  • Entstörungsreinlichkeit des Öls vor Servoventil: 3um
  • Entstörungsreinlichkeit des Rückholöls: 10μm
  • Verbrauch des Kühlwassers: 11m3/h
  • Druck des Kühlwassers in der Zirkulation: 0.4Mpa
  • Elektrische Heizung: 3×2kW

Elektrisches Kontrollsystem:

  • Brücke Siemens 6RA80 2 schwache Magnetgeschwindigkeit mit 4 Quadranten, die System, Siemens PLC-Programmierungsantwortsteuerung justiert.
  • Lichtleiterkabel oder profibus Kabel schließen Module an, um Kommunikation zu verwirklichen, wenn die Spannung herein verbindet.
  • Konstante umwickelnde Spannung mit dem umwickelnden erhöhenden Durchmesser und die Spannung aufspüren.
  • Eine Hauptscheibe, zwei Bedienungsfelds, freitragende Platte an der Mühle 1#, mit gegenwärtigem, Geschwindigkeit, Spannungsanzeige.
  • Kontrollsystem umfasst programmierbaren Prüfer, Touch Screen, Pumpe, Auslöser, Signalinspektion, etc., um Maschinenparameter, Laufstatus und Fehleranalyse zu zeigen, mit Druck, die Stellungsgeber, die im Regelkreis verbinden.
  • Störung kommt, Warnungsbeleuchtung heraus und klingend zu erinnern und später zeigen sich anormales Signal 5mins

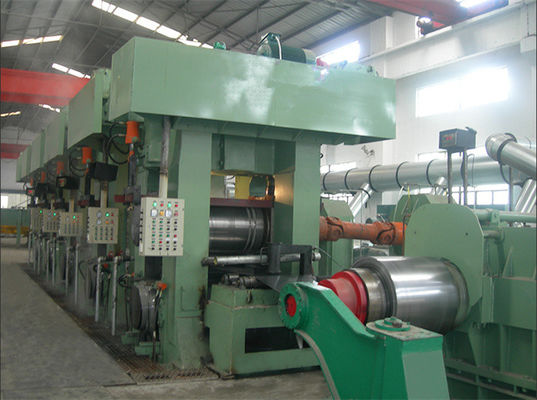

Hochgeschwindigkeits-4Hi 6Hi sechs steht kalte Mühltandemlinie 750

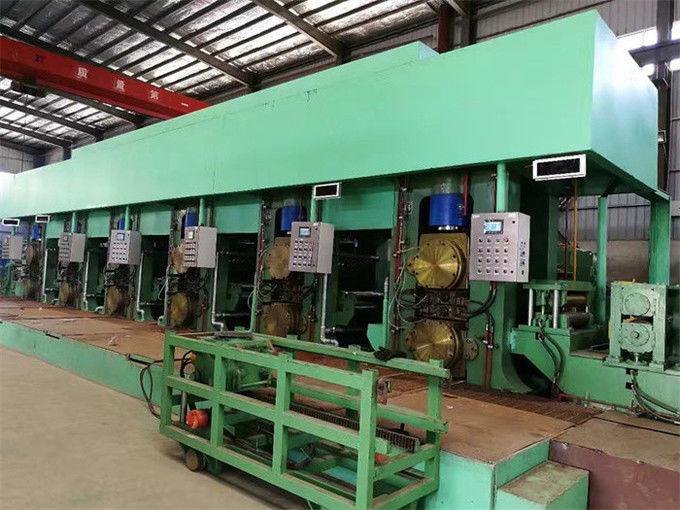

Hochgeschwindigkeits-4Hi 6Hi sechs steht kalte Mühltandemlinie 750
