Helles Hochgeschwindigkeitsmessgerät schnitt zur Längen-Linie für Stahlblech
Metallspulen-Blattausschnitt zur Länge ist- das wichtige Spulenblatt, das verarbeitet, um flache Stahlbleche in den Stücken zu machen, sind wir Hersteller des Blechtafelschnittes zur Längenlinie Maschine, haben Lieferbeschränkungen zu den Längenlinien zu ungefähr 30 Ländern, können die kommenden Spulenblätter warm gewalzte, kaltgewalzte, galvanisierte Stahlbleche, Edelstahlblech, Aluminiumblätter sein, erfordert helles Messgerätblatt fein planieren und schnellen Ausschnitt. Blattflachheit +/-1mm, schneller Halt, der 2m x 28pcs/min, Fliegenausschnitt 2m x 40pcs/min. schneidet.
Hochgeschwindigkeitszeigungen im Dauereinsatz des Planierers, der Servolängenfütterung und der schnellen pneumatischen Schere, Geschwindigkeit stapelnd verfolgt die kommenden Schnittblätter, für eine Spule 2mm x 1250 x 15T, es nimmt 20minutes, um, über Spule 40minutes eins zu schneiden.
Plan
Zwei Sätze umwickeln das Vorbereiten des Sattels, des einzelnen Dorn uncoiler mit hinterer Spannung, der Spulenhauptpresse und des Schälers, 4 hoher Planierer, Grubenschleife, zentraler Führer, Servolängenfestlegung mit Schmierfilmbildung, Schere, Lieferungsgurttabelle, ein oder zwei Satzstapler.
Zusammensetzung
- Umwickeln Sie Sattel, Spulen des Speichers ein oder zwei für Bereitschaft, Last 20T
- Bespulungsauto. Lastsspule auf uncoiler Dorn, up-down Anheben und das Gehen fwd-bwd.
- Einzelnes Dorn uncoiler: hydraulischer Expansionsdorn für Standard-Ф508mm, hinterer Spannungsmotor ist für das stabile Abwickelen und das Planieren installiert und zentralisiert uncoiler Basis, um Spulenmitte auf ceterline sicherzustellen.

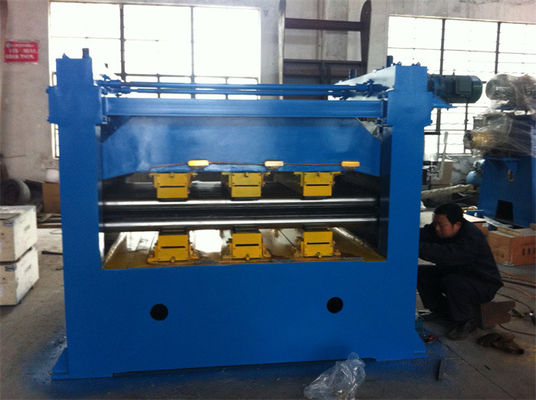

- 2+15 Rollen-Planierer: 4Hi, 4 Reihenersatzrollen, DC 75KW.
- Maß der Längen-7Servo (oder lamellierendes withFilm): Die Servolänge, die misst (2+5+2 Rollen gefahren durch Servomotor und Prüfer), mit PU beschichtete Klemmrollen für das Filmlamellieren
- Pneumatische schnelle Endschere: Kurbelwelleausschnitt von unten oben, niedrigere Blattv-form.
- Bandförderer: übermitteln Sie fertigen Blättern zum Stapler

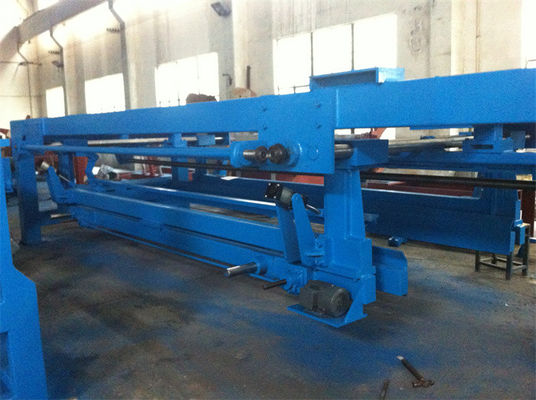

- Stapler: Stapeln der Last 5T.
- Blatt-Auto: liefern Sie Blätter heraus und dann verpacken. sein können zwei Autos, eins, das arbeiten und das wartende andere.
Parameter:
| Heller Messgeräthochgeschwindigkeitsschnitt zur Länge |
Parameter |
| Stahlspulenblechdicke (Millimeter) |
0.2-1.5mm, 0.25-2.0mm, 0,3 -3.0mm, 0.4-4.0mm |
| Stahlspulenblattbreite (Millimeter) |
600mm, 1000mm, 1250mm, 1600mm |
| Abwickelende Last (M.Ü.) |
10T, 15T, 20T |
| Leitungsgeschwindigkeit (mpm) |
80m/min |
| Schnitt Genauigkeit (Millimeter) |
±0.50mm /2m in der Länge
|
| Planieren von Präzision |
≤±1.0mm/m2 |
| Schnitt von Graten |
≤3% von Stärke |
| Stapeln von Präzision |
≤1.0mm in der Breite, ≤1.5mm in der Länge, |
| Gesamtleistung (Kilowatt) |
100KW | 130KW | 150KW |
| Landfläche (L x W) |
25m x 10m |
Unsere Kunden des Hochgeschwindigkeitsschnittes zur Länge:
in Malaysia, in KSA, in UAE, in Nigeria, in Algerien, in USA, in Russland, in Äthiopien, in Ägypten, in etc.

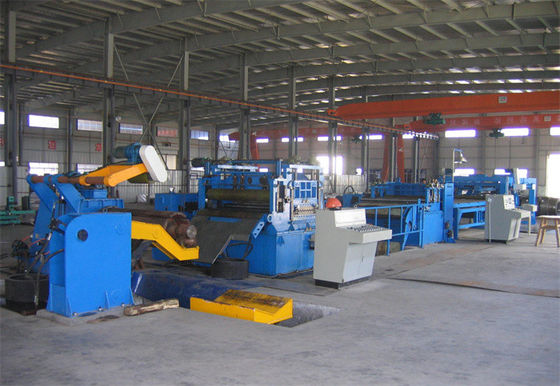

Fotos:
