Drehscherfliegenschnitt zur Längenlinie
Product Details
200mm Fliegen schnitt zur Längen-Linie
,Rostfreier fliegender Schnitt zur Längen-Linie
,Schnitt des Fliegen-220KW zur Längen-Linie

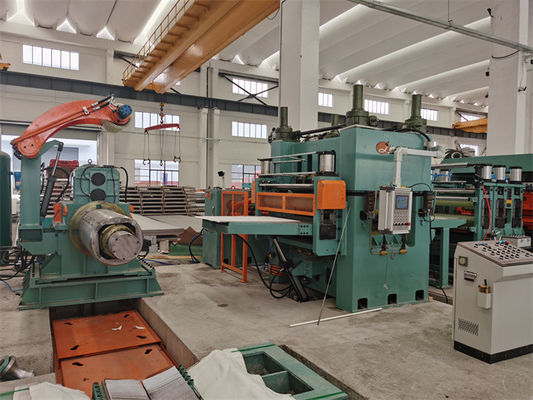

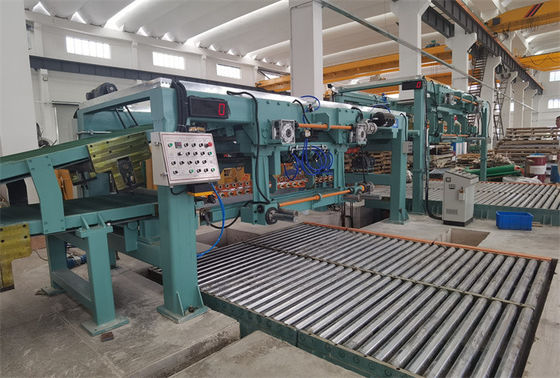

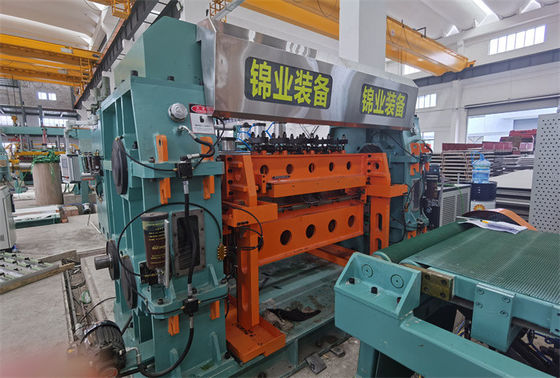

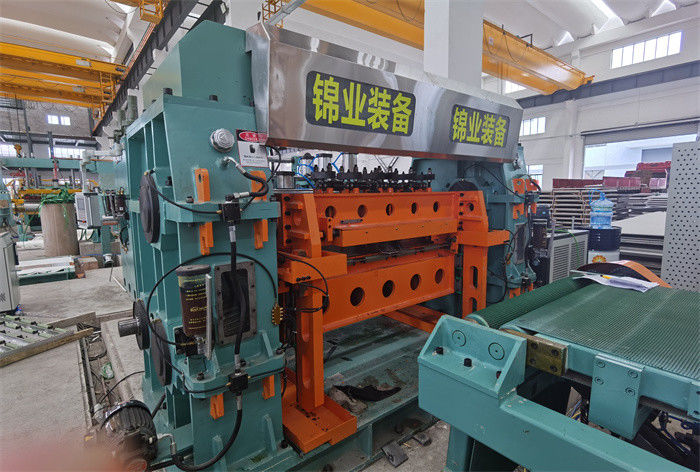

Automatische Rotationsschere Fliegenschnitt bis zur Länge Linie Edelstahl 0,3-3 X 1000
Rotary Shear Fly Cut to Length Line, hergestellt von unserer Firma, ist eine hohe Geschwindigkeit und hohe Präzision, besonders geeignet für das Schneiden von dünnen Blättern und kurzen Blechen:
- Das Fliegenschneiden eignet sich für das Schneiden von dünnen Lauffolien mit einer langen Länge (Tausende von Metern).
- Die Schnittfrequenz kann bis zu 150 mal/min betragen.
- Kurzblattschneiden bedeutet hohe Frequenz und hohe Produktivität des kontinuierlichen Schnitts.
- Hohe Präzision 6High leveler, Filmlaminierer, doppelte Stapler sind eine hohe Produktionsanordnung.
- Die Schnittlinie für 0,3 -3,0 mm x 1000 mmW x 200 -3000 mmL.
- Die Einstellung der Ausgleichswalzen erfolgt automatisch durch Servo-Druck der Ersatzwalzen.
Parameter:
| Rohstoffe und Fertigprodukte | |
| Rohstoffe | Warm/Kaltgewalzte Edelstahl |
| Mechanische Eigenschaften | Zugfestigkeit σb≤800Mpa, σs≤550Mpa |
| Stärke | 0.2-2,0 mm, 0,3-3,0 mm |
| Breite | 200 mm bis 1000 mm (maximal) |
| Überdosierung durch Spirale. | ≤ Φ1500,1800 mm |
| Identifizierung der Spirale. | Φ508 mm (mit Dichtungen auf Φ610 mm vergrößert) |
| Maximalgewicht | 10 t, 15 t, 20 t |
| Länge des Blattes | 200 bis 3000 mm |
| Längentoleranz | L0= 1M±0,3 mm (einheitliche Geschwindigkeit) |
| L0= 1 M±0,4 mm (Beschleunigung / Verzögerung) | |
| Toleranz für die diagonale Länge | L1= 1M±0,5 mm |
| Stapelhöhe | 650 mm Max (Holzstütze ca. 150 mm hoch) |
| Maximale Stapelgewicht | 5 Tonnen |
| Parameter für Flug-CTL | ||
| 1 | Lineare Geschwindigkeit | 0 bis 80 m/min |
| 2 | Drehgeschwindigkeit | 0 bis 15 m/min |
| 3 | Stromversorgung | 380V / 50Hz / 3PH |
| 4 | Installierte Leistung | Ungefähr 220 kW |
| 5 | Kreuzschnitt | Zwei Messer fliegen gegen das Schneiden |
| Schneidmechanismus Schienenschneiden | ||
| 6 | Steuern | AC, CNC und PLC-Steuerung |
| 7 | Antriebsmotor | a. Entwicklungsmotor: Wechselstrom 30 kW b. Nivellierungsmotor: Wechselstrom 75 kW |
|
c. Servomotor für Fliegende Scheren: Wechselstrom 90 kW |
||
Zusammensetzung:
| Artikel | Qty | |
| 1 | Ladestation | 1 |
| 2 | Lastwagen | 1 |
| 3 | Schleifmaschine | 1 |
| 4 | Präzisionsnivelliermaschine (19 Walzen) | 1 |
| 5 | Servozuführungsvorrichtung (einschließlich Laminationsvorrichtung) | 1 |
| 6 | Rotations-Hochgeschwindigkeits-Flugschneider | 1 |
| 7 | Drei-Stufen-Gürtelförderer | 1 |
| 8 | 1St.Automatischer Blechstapler | 1 |
| 9 | 2undAutomatischer Stapler | 1 |
| 10 | Hydraulisches System | 1 |
| 11 | Pneumatisches System | 1 |
| 12 | Schmiersystem | 1 |
| 13 | Elektrische Anlage | 1 |
Charaktere:
- Die Längenschnittlinie besteht aus einem Entwickler, einem Ausgleichsgerät, einem Drehscheren, einem Stapler,mit einer Breite von mehr als 50 mm,, Längenmessung, Filmbeschichtung, Blechlieferung und -ausgabe usw.
- Der Arbeitsablauf ist das Aufwickeln, die 19er-Rolle 6hi-Ebene, die Längenmessung, das Rotationsscheren, die geschnittenen Blätter gehen zum ersten Stapler, bis die Anzahl der Stapelungen die vorgegebene Zahl erreicht,dann manuell auf den zweiten Stapler übertragenWährend die Blätter zum zweiten Stapler gehen, geben Sie die Blätter auf dem ersten Hebetisch nach dem Rolltisch aus und kehren dann zum ersten Stapler zurück.Ein Stahlspule kann kontinuierlich geschnitten werden.
- Der Arbeitsprozess ist automatisch, übernimmt PLC-Servo-Steuerung und HMI.on Touchscreen, kann Blechgrößen, Anzahl der Stück, berechnen Blechgewicht, hat außerdem Funktionen:eingestellte Fütterungslänge, Anzahl der Zuführungen, Wechsel zwischen manuell und automatisch, automatischer Start, automatischer Stopp, Pause, Zellzähler, FWD-RWD-Taste, Schere nach oben, Fehlermelder usw.
- Die Chrom-beschichteten Rollen, PU-Rollen, Bläser usw. spielen eine wichtige Rolle beim Schutz der Blechoberfläche.
- Bis auf manuelles Faden, alles in automatischer Arbeit.
