Aluminiumblatt-Spulen-Trennlinie fliegen bewegendes Abschneiden zur Längen-Spulen-Linie

Aluminiumblechfliege bewegliche Schere Schnitt bis Länge Linie Maschine

Aluminiumfolien in Spulen (Bereich 0,15-6,0 mm, Aluminiumfolien über 10 mm, insbesondere über 25 mm in Stücken) sind weicher im Körper und glatter in der Oberfläche, können reines Aluminium oder Aluminiumlegierung sein.am häufigsten 1xxx, 3xxx, 5xxx, 7xxx Serie Aluminiumbleche. Verschiedene Aluminiumblech Eigenschaften unterscheiden sich sehr, im Allgemeinen Leistungsfestigkeit ≥65Mpa, Zugfestigkeit 170-305Mpa Spulenbleche können voll weich ((O-Zustand),Halbhart ((H24), vollständig hart ((H18).

Spezifikation für Aluminiumfolie

Eigenschaften von Aluminiumblechen:

Charaktere:

Die Aluminium-Spule Blatt zu Länge Linie geschnitten muss Fliegen Schnitt-Typ, entweder Dreh-Schere oder bewegliche Schere sein, das Schneiden wird das Blatt nicht beeinflussen weiter

1. mit einer Breite von mehr als 20 mm,
2. Stopp-Servo-Pinch-Fütterung schädigt die Blechoberfläche, Fliegenschneiden braucht kein Stopp.
3. Das Stapelsystem empfängt das Blatt Stück für Stück, ohne es zu verletzen, der Stapler kann ein oder zwei Sätze pro Liniengeschwindigkeit sein.
4. 6 Hi-Ebenenmachine, geeignet zum hochgenauen Ausgleich von weichen Aluminiumblechen
5. Der automatische Freisetzer ist effizient und präzise und eignet sich für Aluminiumspulen.

Zusammensetzung

• 1.Coil-Speicher Sattel, lagern ein oder zwei Aluminium-Spulen
• 2.Coil-Ladingauto. Nehmen Sie eine Spule aus dem Sattel und laden Sie eine Spule zu entwickeln
• 3.Einzelmandel-Entwickler: hydraulischer Ausdehnungsmandel für Standard-F508mm, hydraulische zentralisierte Einstellung, mit Papierpeeler.
• 4.Spulenkopf-Snubber-Rolle, Schuppenplatte für die Schälmaschine: zum Öffnen des Spulenkopfes vom Entspuller und zur Einschleppung
• 5.2+17 Roller Leveler: 6Hi, 2 Schichten Arbeitswalzen, 2 Schichten mittlere Walzen und 2 Schichten Ersatzwalzen, Rückspannung ist vorteilhaft zwischen Leveler und Uncoiler.
• 6.Grube Akkumulator oder Getriebe Rolltisch: Grabe Akkumulationsblatt in der Grube, um ein gleichmäßiges kontinuierliches Arbeiten zu gewährleisten, Getriebe Rolltisch ist auch bei synchronen Fliegenscheren arbeitsfähig.
• 7. Paare von Doppelwalzen mit Servo-Längenmessung (und Filmlamination): Servo-Längenmessung ((Paar von Zwingwalzen oder 2+5+2 Walzenstruktur, angetrieben durch Servomotor und Steuerung),mit PU-beschichteten Zwickwalzen für die Filmlamination
• 8.Fliessschere mit Schraubstäbe: Schneidfrequenz ist relativ zur Blechlänge, hydraulisches Schneiden von unten nach oben.
• 9.Gürtelförderer: Verbringung der fertigen Blechbänder zum Stapler
• 10.Stapler: Stück für Stück aufnehmen und auf einem Hebetisch stapeln, Stapellast 5T.
• 11.Blätter Auto, Ausgabe Rolltisch: Liefern Sie Blätter aus, dann packen. Es können zwei Autos sein, einer arbeitet und der andere wartet.
• 12.Hydraulisches System: 11 kW Gangpumpe sorgt für einen Druck von 12 MPa.
• 13.Elektrisches Steuerungssystem: Ein elektrisches Schrank und zwei Bedienerpaneele ((eine Konsole für Servomessung, SPS, HMI und Stapeln, eine für Entwickeln und Nivellieren) mit vollständigen und sicheren Funktionen)

Parameter:

Layoutprozess:

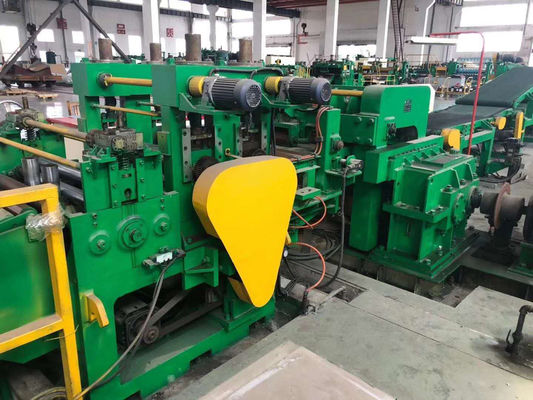

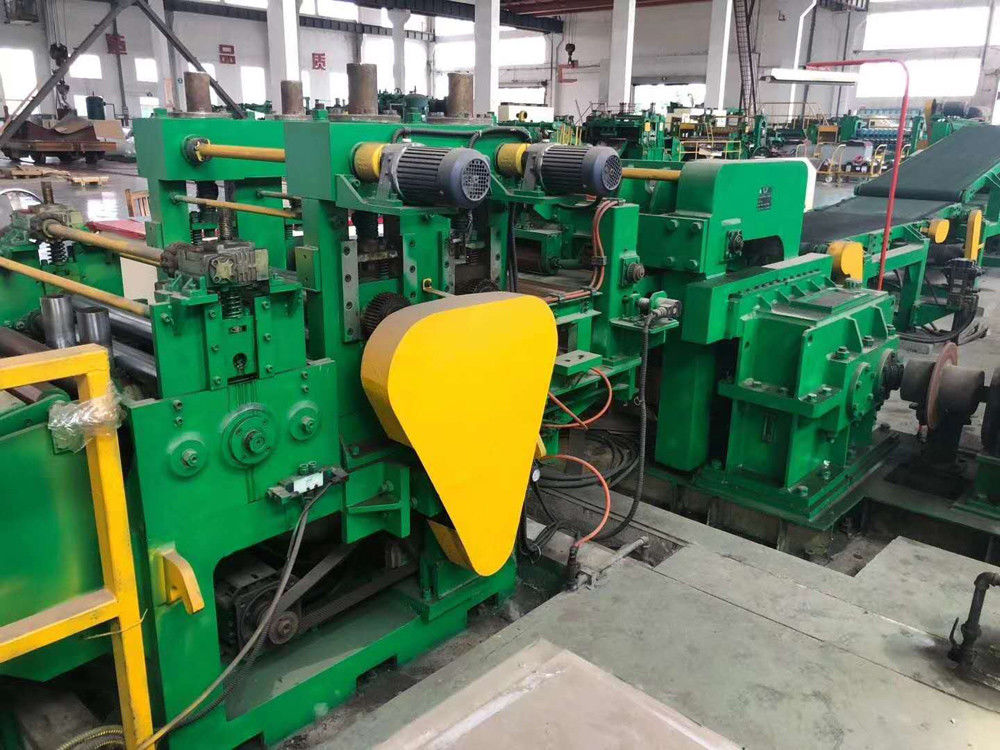

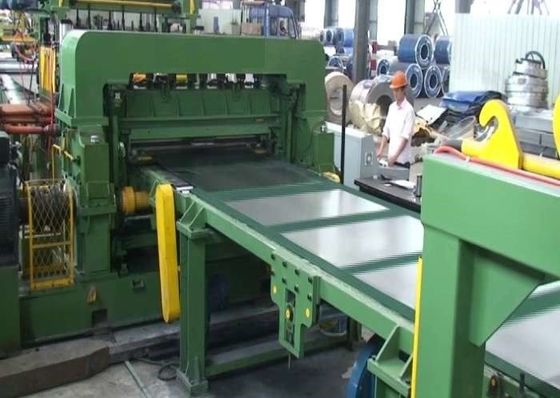

Fotos:
