Aluminiumspulen-Blatt-Fliegen-Abschneiden zu den Längen-Linien 300-1600mm Breite

Hochgeschwindigkeitsstahlblech schnitt zur Längen-Linie Licht-Messgerät

Aluminiumblätter in den Spulen ist normalerweise im Körper weicher und in der Oberfläche, sein glatt kann Reinaluminium- oder Aluminiumlegierung. sehr häufig 1xxx, 3xxx, 5xxx, 7xxx Reihenaluminiumblätter. Streckgrenze ≥65Mpa, Dehnfestigkeit 170-305Mpa Spulenblätter kann volles weiches sein (O-Zustand), halb hart (H24), volles hartes (H18).

Aluminiumspulenblattspezifikation

Aluminiumblatteigenschaften:

Charaktere:

Entsprechend den Aluminiumspulenblattcharakteren muss der Schnitt zur Längenlinie die Fliege sein, die Art schneidet

1. stoppen Sie nicht, ununterbrochen Aluminiumblatt ohne Rollenkennzeichen flachzudrücken
2. die Servoklemmfütterung verletzt Blattoberfläche, Fliege, die Ausschnitt nicht den benötigt
3. das Stapeln des Systems empfängt Blatt Stück für Stück, ohne es zu verletzen.
4. hallo Nivelliergerät 6 passend für das Planieren von weichen Aluminiumblättern in der hohen Präzision
5. automatisches freitragendes uncoiler ist leistungsfähig und genau.

Zusammensetzung

• 1.Coil, das Sattel, Aluminiumspulen des Speichers ein oder zwei speichert
• Auto des Ladens 2.Coil. nehmen Sie eine Spule vom Sattel und laden Sie eine Spule zum uncoiler
• Dorn 3.Single uncoiler: der hydraulische Expansionsdorn für Standard-Ф508mm, hydraulisch zentralisieren die Justage, mit Papierschäler.
• Niederhalterrolle des Kopfes 4.Coil, Schäler, der Platte schaufelt: zu coill Kopf vom uncoiler öffnen und in Klemmzufuhr senden

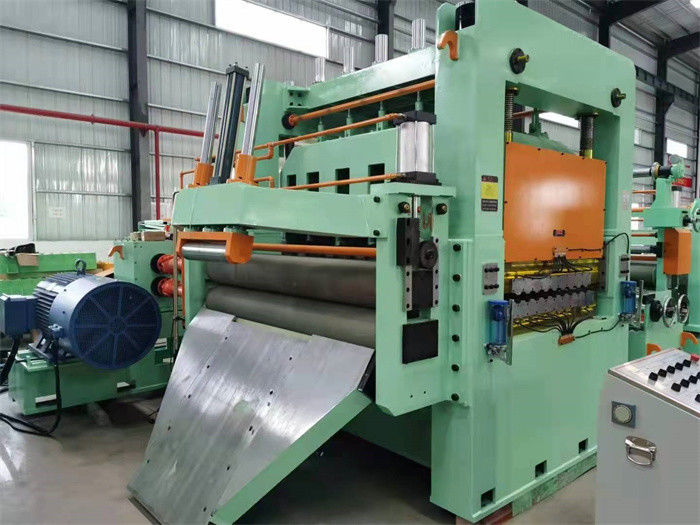

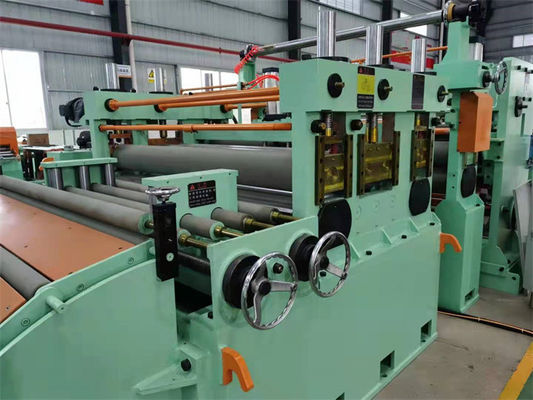

• 5.2+17 Rollen-Planierer: Rollen der Arbeit 6Hi, 2layers, mittlerer Rollen 2layers und Ersatzrollen 2layers, hintere Spannung ist zwischen Planierer und uncoiler nützlich.
• 6. Pit Accumulator- oder Getrieberollentabelle: Grube sammeln Blatt in der Grube an, um Planierer ununterbrochene Funktion, Getrieberollentabelle sicherzustellen ist- auch durchführbar im synchronen Fliegenscheren.

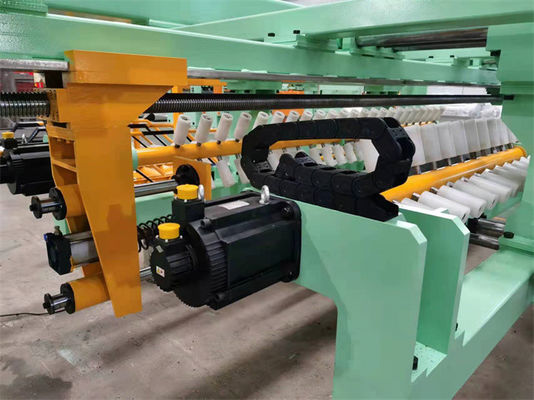

• 7. Paare Doppelscheiben, wenn Servolängen-Maß (und der Film lamellieren,): Die Servolänge, die misst (Paare von den Klemmrollen oder von Struktur mit 2+5+2 Rollen gefahren durch Servomotor und Prüfer), mit PU beschichtete Klemmrollen für das Filmlamellieren
• Schere 8.Fly, mit Schraubenstangenführer: Frequenz zu schneiden ist im Verhältnis zu Blatthöhe, hydraulischer Ausschnitt von unten nach oben.
• Förderer 9.Belt: übermitteln Sie fertigen Blättern zum Stapler
• 10.Stacker: Blatt Stück für Stück empfangen und auf dem Hubtisch oben anhäufend, Last 5T stapelnd.
• 11.Sheets Auto, Ertragrollentabelle: liefern Sie Blätter heraus und dann verpacken. sein können zwei Autos, eins, das arbeiten und das wartende andere.
• System 12.Hydraulic: 11KW Zahnradpumpe liefert Druck 12Mpa.
• Kontrollsystem 13.Electric: Ein elektrisches Kabinett und zwei Bedienungsfelds (eine Konsole für das Servomessen, PLC, HMI und Stapeln, eins für das Abwickelen und das Planieren) mit den kompletten und sicheren Funktionen

Parameter:

Planprozeß:

Fotos:
