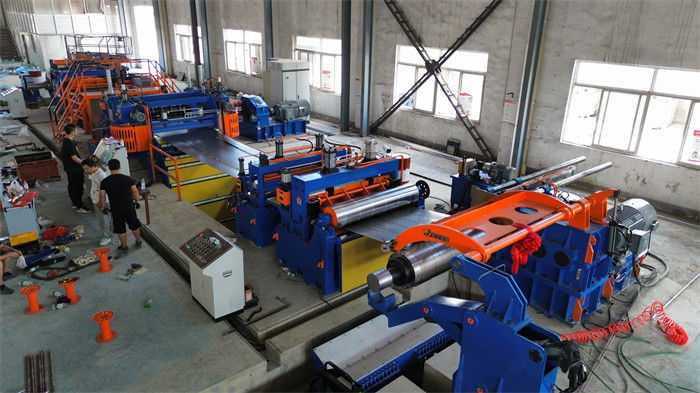

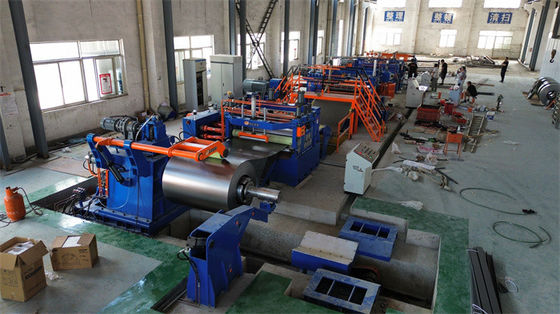

150mpm automatische Spulen-Metallplatten-Schneidlinie Längsschneidmaschine 0,3-3 X 1600
Hochpräzision Stainless Steel Sheet Schneidmaschine hat eine starke Struktur und eine sehr präzise Fertigung, die Schneidlinie läuft sehr reibungslos.
Standard-Kohlenstoffstahl Anzugsfestigkeit ≤ 270Mpa Zugfestigkeit ≤ 465Mpa bis zu guter Strukturstahlfestigkeit bis 350Mpa, Zugfestigkeit 600Mpa.
.
Durch die Schleife können verschiedene Zustände von Stahlspulen geschnitten werden: warmgewalzt, kaltgewalzt, verzinkt, vorgefärbt in verschiedenen Stahlsorten.
Zusammensetzung und Merkmale
1- sehr starke Decoiler- und Spulenöffnungspresse, Roll- und Schuppenplatte, um die Stahlspulen während des Ausziehens der Stahlstreifen stabil zu halten und den Streifenkopf in die Zwischenspeise zu schicken.
2- Schlitter: Schlitterständer, Wellen, Messer sind groß und stark.
3Alle Getriebewalzen sind mit PU-Gummi beschichtet.
4Der Akkumulator ist länger und tief genug, um sicherzustellen, dass sich Stahlstreifen ansammeln.
5.Spannungsanlage eigene Platten-Wollfilter zur Bereitstellung einer verstellbaren stabilen Spannung für den Rückstoß.
6.Recoiler verfügt über einen Portal-Rahmen-Typ-Oberarm-Trennband, der von oben bis zum Druck Trennstreifen hat.
7Schnittgeschwindigkeit auf 150 m/min.
8.Schneidmesser werden aus Material SKD11, H13K usw. sein.
9.Hydraulisches System, wie z. B. Hydraulikzylinder, Ventile, robust und langlebig.
Schnittpräzision:
- Toleranz für Schlitzbreiten: ¥0,10 mm; Schlitzbreite < 300 mm, Dicke < 1,2 mm, Schlitzbreitentoleranz ¥0,05 mm;
- Schlitzkamm: ¥0,5 mm/M für Streifen mit einer Breite von mehr als 300 mm, ¥1,0 mm/M für Streifen mit einer Breite von < 300 mm. Die Randstreifen innerhalb von 100 mm von der Mutterspulenkante sind nicht in der Einschränkung.
- Burrs: 0,05 mm, d. h. nicht mehr als 5% eines Streifens mit einer Dicke von mehr als 1 mm, der bei stabiler Geschwindigkeit unter Bedingungen scharfer Messer und angemessener Messerlöcher geschnitten wird.
- Rückkopplungsschwankung ± 0,5 mm (bei stabiler Geschwindigkeit, Geschwindigkeitsänderung nicht so schnell
- Rückkopplungsturriform: ± 2,0 mm (bei maximalem Wickeldurchmesser)
Layoutprozess:
Sattel zur Vorbereitung der Spirale, Ladewagen für Spirale, Einzelschraubschrauber mit Pressroller, Kopfschrauber für Spirale, Zwischenspeicher und 5-Rollen-Vorleveler, Schere, Schachtlocke 1, Seitenführer, Schlitter, Schrottwickler,Grubenschleife 2, Spannungs- und Vortrieb, Schieberolle und Deflektorrolle, Rückschub mit Oberarmtrieb, Spulenentladekraftwagen, (Schienenrad)
Parameter:
| Schnittlinie 0,3 -3 X 1600 150 mpm |
Parameter |
| Vorstehende Stahlspulen |
ID508mm, 610mm, OD1800mm, Spulengewicht 20T |
| Fertiggefertigte Babyspulpen |
ID508mm, OD1800mm, Spulengewicht 20T max. |
| Breite der Mutterspule |
500 bis 1600 mm |
| Breiten der Babyspule |
30 mm bis 600 mm |
| Anzahl der Schnitte |
1 mm x 30 Schlitze; 3 mm x 15 Schlitze |
| Hauptmotoren |
Schlitter 132 kW + Recoiler 160 kW |
| Schnittmesser |
ID220 x OD340 x 20 mm SKD11 HRC58-61 |
| Rückschleifermandel |
mit einer Breite von mehr als 20 mm |
| Zusätzlich |
Schnellwechselschneidmaschinen, Turnschienen entladen |
| Schnittgeschwindigkeit |
0-120-150 mpm einstellbar |
| Ausstattung |
Siemens PLC, Parker-Antrieb, Vitory-Ventile |
| Präzision des Schneidens |
Schlitzbreite ±0,1 mm; Kammer ±0,1 mm/m; 5% der Dicke; Rückstoßrumpf <0,5 mm |
