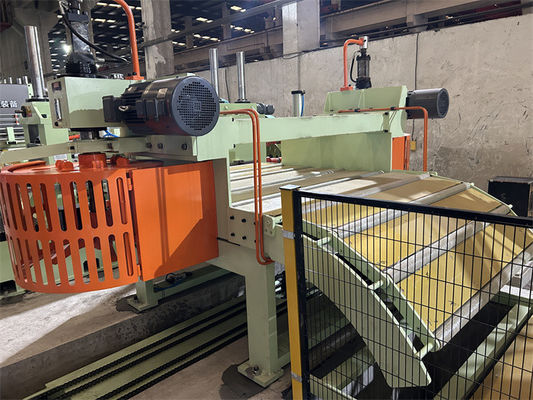

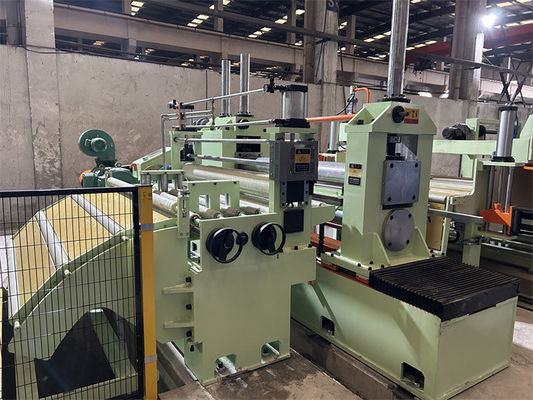

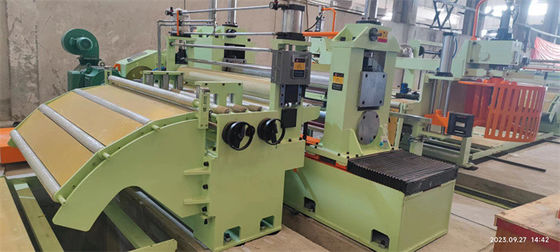

Superpräzision Supergeschwindigkeit Schneidlinie für hochspannbare mittelgroße Kohlenstoffstahlbleche

Superpräzision Supergeschwindigkeit Schneidlinie für hochspannbare mittelgroße Kohlenstoffstahlbleche

Einleitung

Die Schneidlinie ist zum Schneiden und Rückschleifen von mittel- und hochausgewinntem Kohlenstoffstahl, Edelstahl 304,321,316 und 200, elektrischer Stahl usw.

Die Antriebe werden von der Stromversorgung und der Steuerung durch PLC gesteuert, um die ganze Linie synchron zu halten.Die Schneidgeschwindigkeit kann bis zu 200 m/min betragen, Schneidegenauigkeit innerhalb von 0,05 mm Breite, Anzahl der Schneidungen kann maximal 40 Streifen betragen, Mindeststreifenstärke unter 10 mm.

• Schnitterbarren: Schmiede aus Legierungsstahl, Vollhärtung, Oberflächenhärtung mit hoher Frequenz, Schleifen, Chrombeschichtung, Feinpolieren

• φ408, Ф508mm Rundheit Mandel
• 40Cr-Schmiede, durch Härten, Feinschleifen und Fräsen
• 42CrMo-Schmieden, Härten, Hochfrequenzhärten, Zähne schleifen
• Kammersegmentplatten sind aus mittelkohlenstoffhaltigem Stahl, Verhärtung, Feinbearbeitung, Oberflächenlöschung, harte Chrombeschichtung
• Innere Keilschieber QT600-3, die QT600-3 normalisieren.
• Druckblock des Greifer: 42CrMo-Schmieden, Feinbearbeitung, Löschen
• Auf der Oberfläche der Trennwellen ist eine harte Chrombeschichtung vorzunehmen.
• Das Getriebe ist eine hochwertige Stahlschweißanlage, Glühbehandlung, Feinschleifen, Feinschleifen.

Zusammensetzung:

• Sattelvorbereitungsspulen
• Papierwickler
• Spulenladenwagen
• mit einer Breitbreite von mehr als 20 mm,
• 2+3 Zickrollen und Ausgleichsgerät mit Schere
• Erste Schleife
• Seitenführer
• Scheibenschneider
• Führungstisch
• Vertikaler Schrottwickler
• Übertragungstisch
• zweite Schleife
• Spannungsstation mit Streifentrenn und Schere
• Rückschalter mit Presseseparator
• Spulen entladen Auto
• Papieraufwickler
• hydraulisches System
• pneumatisches System
• Schmiersystem
• elektrische Steuerung

Parameter:
