Das hohe Präzisions-Metall, das Linie Messing-Kupfer aufschlitzt, vereiteln Mini Slitting Machine 0.08-0.5 X.400

Mini-Schneidmaschine für Kupferfolie aus Messing mit hoher Präzision

Maschine zum Schneiden von Kupferfolien 0,08-0,5 x 400 mm

Kupfer (Bronze, Messing) und Kupferlegierung Streifen werden weit verbreitet in den Industrien der Elektronik, Automobil, Elektrizität, Haushaltsgeräte usw. verwendet, um Teile wie elektrische Elemente, Lichthalter,Batterieverschluss, Knöpfe, Dichtungen usw.

Layoutprozess:

Aufspulenladen→Aufspulen mit einem Mandel →Aufspulen- und Schaufelnladen→Doppelroller-Pinch-Fütterung,Endschneiden → Loch-Akkumulator1 → Seitenleitfaden → Scheibenschneiden→Scrap-Rolling→Loch-Akkumulator 2→Vortrennungsgerät, Spannung, Schere, Deflector-Rolle→Overarm-Separator,Recoiling→Spulenentladung → Hydraulische Steuerung → Elektrische Steuerung

Nächstes Material:

• Kupfer (C110/C120/C122/C144),
• Gelbe Messing ((C260/C268/C272),
• Rote Messing (C230/C220/C210)
• Bronzeteile (C510/C511/C519/C521/C524)
• Banddicke: 0,04 mm bis 0,5 mm;
• Streifenbreite: 100 mm bis 400 mm
• Innerer Durchmesser der Spulen: Φ508 mm.
• Außendurchmesser der Spulen: Φ1000 mm
• Max. Spulengewicht: 1500 kg.

Fertigprodukt:

• Breite der Spaltstreifen: 6 mm - 100 mm
• Schlittenstreifen: ≤ 0,03 mm
• Toleranz für die Breite von Spaltstreifen: Streifenbreite ≤100 mm, Toleranz≤±0,03 mm; Streifenbreite >100 mm, ≤±0,05 mm
• mit einer Breite von mehr als 20 mm,1.5 mm/m

Zusammensetzung und Parameter

Spulenladenwagen
Ausrollen ((508 mm x 500 mm, 7,5 kW)
Grubenschleife1 einschließlich photoelektrischen Sensors

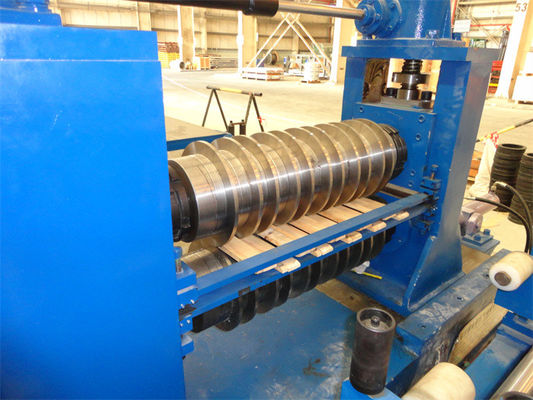

Eintrittsführer, Schlitter, Randschrottwickler (7,5 kW)
Grubenschleife 2
Spannungsanlage
Recoiler (11KW, 200 mm, 300 mm)
Spulen entladen Auto
Elektrische Steuerung
Hydraulisches System (5,5 kW)
Pneumatisches System

Ausstattung:
