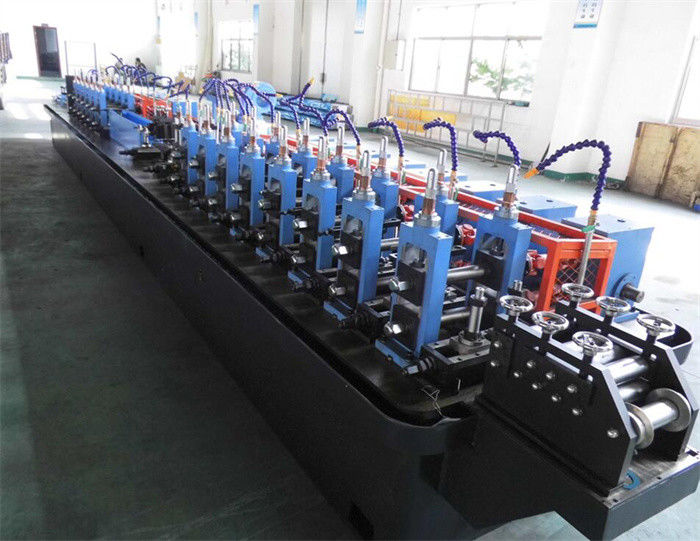

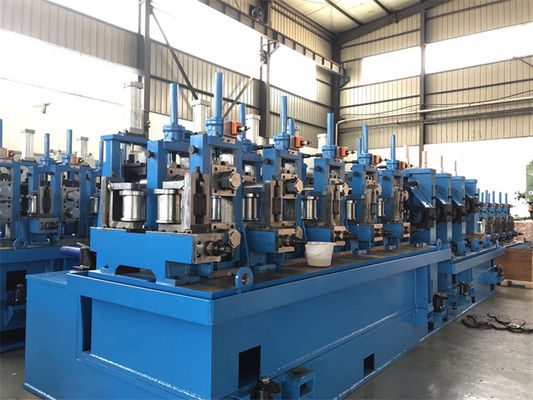

ERW-Stahlrohr, das Maschine mit gerade Naht-Hochfrequenzschweißen herstellt
ERW schweißte Rohre kann in strukturellem verwendet werden zusammenbauen, flüssiges Getriebe, Möbel, Baufelder. Die, die Rohrformung und -größe korrigieren, ist die Kerneinheit der Röhrenwerklinie, mit schweißenden Hochfrequenznähten des blinden Rohres zwischen der Formung und dem Bearbeiten.
Unsere geschweißte Rohrfertigungsstraße kann bis zu 150m/min für weniger 2" (machende 50mm) Rohre und über 100m/min für die Rohre 2-4 Zoll (50-100mm) schnell und glatt laufen.
Unterdessen wird der ERW-Rohrdurchmesser zu enormem, wie 500mm runden Rohren (Quadrat 400x400), dieses das Rohr erfordern, das sich bildet und der Bearbeitenentwurf, zum von den Rollen zu speichern Werkzeugkosten andernfalls rollend ist sehr hoch. Die automatischen mechanischen justieren Rollen, um Rohrgrößen zu ändern sind sehr wichtig, für manuelle Weise wird zu schwierig.
Wenn benötigen Kunden hauptsächlich oder nur quadratisches, oder rechteckige geschweißte Rohre, nehmen wir „direkt an, um die Formung von Technologie zu quadrieren“, ein Satz kombinierte Formungsrollen können alles Quadrat und Rechteckrohre herstellen, bequem, leistungsfähig und wirtschaftlich.
Außer den Formungsund Bearbeiteneinheiten sind die anderen Ausrüstungen auf Rohrfertigungsstraße uncoiler, Schere und Kolbenschweißer, Akkumulator, Hochfrequenzschweißer, Fliegen sahen, rollen Tabelle und Selbstverpacker.
Der ununterbrochene Rohrherstellungsprozeß: sich abwickelen, schneiden und gemeinsames Schweißen und sammeln, (das blinde Rohr, das, Nahtführer, Hochfrequenzinduktionsschweißen, Nahtpressung sich bildet, grät heraus den Abfall, das Polieren, das Abkühlen ab, Bearbeiten und den geraderichtenden Türkekopf), Fliegenschnitt, Tabellenverpackung rollen an.
Beschreibung der kritischen Ausrüstung auf ERW-Röhrenwerklinie:
1.Uncoiler: manuelle oder pneumatische Expansion 180-Grad-doppelte Dorne für Spule 2T
Hydraulische Expansion 180-Grad-doppelte Dorne für Spule 3.5T
Hydraulischer Dorn der Expansion eine für 4-8T
Hydraulische doppelte Dorne gegenüber einander für 10-30T
Schleife 2.Accumulator: Käfigakkumulator für ≤3x150mm-Stahlstreifen
Horizontaler gewundener Akkumulator ist für alle Fälle vom Streifenansammeln
Formungsund Bearbeitenmaschine 3.Pipe:
| Modell |
Rohrgröße |
HF-Schweißer (Kilowatt) |
Leistungsstärke (Kilowatt) |
Geschwindigkeit (m/min) |
| Фmm x Millimeter |
| HG16 |
Ф (7-20) x (0.2-0.5) |
60 |
22 |
80-140 |
| HG25 |
Ф (8-32) x (0.35-1.3) |
100 |
45 |
70-130 |
| HG32 |
Ф (15-50) x (0.6-2.0) |
150 |
110 |
60-120 |
| HG50 |
Ф (20-63) x (0.8-2.5) |
200 |
160 |
50-100 |
| HG63 |
Ф (20-76) x (0.8-3.0) |
250 |
200 |
30-90 |
| HG76 |
Ф (25-80) x (1.2-4.0) |
300 |
110x2 |
30-80 |
| HG89 |
Ф (32-102) x (1.5-4.5) |
300 |
132 x 2 |
30-80 |
| HG114 |
Ф (38-127) x (1.5-4.5) |
300 |
160 x 2 |
30-70 |
| HG125 |
Ф (50-165) x (2.0-5.0) |
400 |
185x2 |
20-60 |
| HG165 |
Ф (76-165) x (2.0-6.0) |
600 |
200x2 |
15-50 |
Ausschnitt 4.Fly Säge: in den allgemeinen Anwendungen ist die heiße Reibung, die Artfliegensäge hackt, genug, neue Jahre Säge des kalten Ausschnitts wird mehr und mehr populär für die geschnittenen Rohrenden sind glatt ohne Grate. Beide fliegenden Sägen sind reife Technologie.
Tabelle des Rollen 5.Discharging und automatische Verpackung
Kunden können wählen: entweder jedes Rohr läuft auf Rollentabelle und dann -fall in das Rohr, das Rahmen sammelt, oder Rohre laufen und gehen zu verpackendem Tabelle, in dem Rohre automatisch in Hexagonbündel verpackt werden.
Konfiguration des Stromsystems des Röhrenwerkes
- 1.Pipe, das durch DC-Motor gesteuert durch Parker DC-Fahrer sich bildet und sortiert
- 2. werden schweißende Hochfrequenzgeräte in Baoding hergestellt
- 3.Flying sah, dass Kontrollsystem Contor ist
- Bedienpult 4.One für uncoiler und Akkumulator
