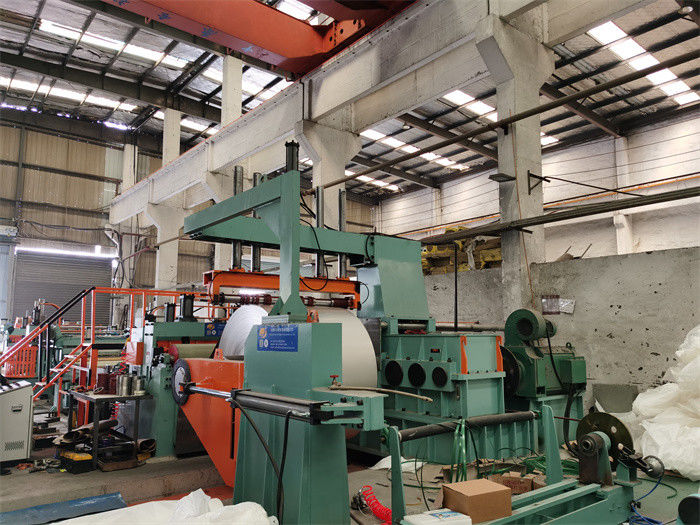

Helles Messgerät-hohe Präzisions-automatisches Stahlblech, das Linie aufschlitzt

Helles Messgerät-hohe Präzisions-automatisches Stahlblech, das Linie aufschlitzt

Automatische Stahlblechtrennlinie ist eine Maschine, die für den Schnitt und den Schnitt von Metallstahlplatten benutzt wird, die Stahlplatten von verschiedenen Spezifikationen und von Stärken genau schneiden können.

Sein Arbeitsprinzip ist, die Stahlplatte von der Großrolle abzuwickeln, macht das Quer- und Längsscheren durch und erhält schließlich kleine Stahlplatten, die die erforderliche Größe und die Spezifikationen treffen, und rollt sie dann oben. Diese Maschine integriert mehrfache Funktionen wie Abwickeln, Schnitt und Rückspulen und kann automatisierte Operationen erzielen. Bei der Gewährleistung der effektiven Produktion, verbessert sie Produktions-Leistungsfähigkeit und Produktqualität.

Das helle Messgerät-Präzisions-Stahlblech, das Linie aufschlitzt, wird gemäß Kundender kommenden Stahlspulen-Blattmaße besonders angefertigt u. umwickelt gut ausgeführtes Baby des Gewichts auch Spezifikation und Produktion. Geschwindigkeit aufzuschlitzen ist optionales 100m/min, 120m/min, 150m/min, 200m/min plus Stillstandszeit (die Ladezeit, verlegend und entladen), innerhalb 10minutes. durchschnittliche Spule 15T benötigt 30minutes, jeden Tag 8hours kann 240T aufschlitzen.

Dauerlichtmessgerätist das Stahlspulenblatt, das an der hohen Geschwindigkeit in der hohen Präzision, jede Einheit des Aufschlitzens der Linie aufschlitzt, durchdacht entworfen, maschinell bearbeitet, zusammengebaut und installiert, um glatten aufschlitzenden Prozess zu geben. Wir entwerfen und machen besonders angefertigt, Linien der hohen Hochgeschwindigkeitspräzision für das dünne MessgerätStahlblech aufschlitzend, das auf der ganzen Welt für Kunden aufschlitzt (Malaysia, Philippinen, Vietnam, Saudi-Arabien, UAE, der Irak, Ägypten, Algerien, Nigeria, Ghana, Costa Rica, Brasilien, Venezuela, Kolumbien, USA, Kazakastan, Russland, Serabia, Ukraine, etc.)

Zusammensetzung

Die Spule, die Sattel, Bespulungs-Auto, Uncoiler, Spulen-Hauptöffner-, Klemmzufuhr u. Vor-Planierer vorbereitet, scheren, bilden Akkumulator 1, Eintrittsführer, Slitter-, Schrottwinde, Pit Accumulator 2, Spanner und Vorabscheider, Postenschere und Ablenkerrolle, recoiler mit overarm Trennzeichen, die Spule Löcher, die Auto entlädt, (Drehkreuz)

• Uncoiler: freitragende Art des einzelnen Dorns für Spulenlast 15-20T oder doppeltes Verjüngungsköpfe uncoiler für 20 -30T
• Klemmezufuhr und Preleveler: Klemmeinziehender Stahlstreifen zum Slitter im Stoß und im Zufuhrstreifen in Grubenakkumulator im automatischen Modus.
• Slitter ist das Herz der aufschlitzenden Linie, installieren Scheibenmesser, Distanzscheiben, Gummiringe, oder die Holzleisten, zum aufschlitzend zu verwirklichen, schneller Austausch der doppelten Slitter ist optional
• Schlitzendstücke drücken Rolle: installiert auf Rollentabelle über Schrottwinden, um aufgeschlitzte Streifen zu drücken fallen Endstücke nicht in Grubenschleife.
• Schrottwinde: vertikale Art oder horizontale Art ist, wickeln oben Randschrotte verfügbar.
• Streifentrennen: Trennen mit drei Zeitstreifen (zweimal vor Spannung, einmal bevor dem Zurückdrängen).
• Spannstation: Kanäle kerbten Strahlen festklemmen die Wolle, die geglaubt wurde, um justierbare Zurückdrängenspannung zur Verfügung zu stellen.
• Ablenkerkodierungsrolle: lenken Sie Streifenrichtung vor das Zurückdrängen und Maß ab, Leitungsgeschwindigkeit, zum von Synchronisierung zwischen Slitter und recoiler zu verwirklichen
• Recoiler: nahtloser Dorn oder normaler Segmentdorn sind verfügbar, Streifen im Auftrag unter dem Pressestreifentrennen oben zu wickeln.

Parameter

Plan-Zeichnung
