Edelstahlblech Servo-Schnitt nach Längenlinie mit Rand Trimmer

Edelstahlblech Servo-Schnitt nach Längenlinie mit Rand Trimmer
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
Zertifikat
ISO
PRODUCT MODEL
JY(0,3-3) x 1650
Trading Properties
MOQ
1SET
Packing
4 x 40 HC
period for dispatch
120-180days
payment method
L/C, T/T
Supply Capacity
15lines pro Jahr

Product Details

Hervorheben:

ss Längenschnittmaschine

,

Linienmaschine zur Längenschneidung von Blech

,

5000 mm Linienmaschine zur Längenschneidung

Name: Edelstahlplatten-Servo-Linien, die in die Länge geschnitten werden
Material: Stahl aus nicht rostendem Stahl
Sheet Thickness: 0.3-3 mm
Sheet Width: 500 bis 1650 mm
Sheet Length: 500 bis 6000 mm
Cutting Speed: 30 Stück/min x 2 m
Coil ID: 508 mm
Coil Weight: 20T
Length Tolerance: +/-0.5mm
Flatness: 1mm/m2
Stackers: Doppelt.
Cutting: Servo-Antrieb
Leveler: 6 Hoch
Uncoiler: mit einer Breite von mehr als 20 mm
Product Brief
Edelstahlblechservo-Schnitt in Länge mit Randschneidegerät Servo Cut to Length Line ist eine Produktionslinie zum Schneiden von Stahlspulen nach dem Entwickeln und Nivellieren, bestehend aus Entwickler, Nivellierer, NC-Längenfütter, Hochgeschwindigkeits-Servoscher,Doppelstapler., etc. Nach dem ...
Product Description

Edelstahlblechservo-Schnitt in Länge mit Randschneidegerät

Servo Cut to Length Line ist eine Produktionslinie zum Schneiden von Stahlspulen nach dem Entwickeln und Nivellieren, bestehend aus Entwickler, Nivellierer, NC-Längenfütter, Hochgeschwindigkeits-Servoscher,Doppelstapler., etc. Nach dem Aufwickeln geht das Stahlblech durch einen hohen Nivellierer, Sensorsteuerungsschleife, Längenzufuhrmeßung, Längenmessung und Schersteuerung, um das Blatt bis zur eingestellten Länge zu schneiden;Der Bandförderer liefert das geschnittene Blatt zum ersten Stapler. Der Schere-Tisch fällt automatisch mit der Steckplattenhöhe auf dem Tisch., wenn die Blätter die festgelegte Menge erreichen, drücken Sie den Knopf auf der Platte, um den Blechträger auf den zweiten Stapler zu schalten.Dann liefern Sie die Blätter an die Betriebsseite.Auf diese Weise ist das Schneiden einer Stahlspule kontinuierlich und ohne Unterbrechung.

Zusammensetzung

- Nein. Ich weiß nicht. Zusammensetzung Qty
1 Sattel zur Zubereitung von Spulen 1 Paar
2 Spulenladenwagen 1 Satz
4 Entwickler+Snubberwalze + Papierwickler 1 Satz
5 6H-Gleicher + Arbeitsrollenreiniger 1 Satz
6 Kaskadenrollen-Schleife1 1 Satz
7 Seitenführer 1 Satz
8 NC Servo-Zuführer
9 Doppelseitige Folien-/elektrostatische Papierlaminierer
10 Zerschieren 1 Satz
11 Transportgurt + Abfallblattfahrzeug 1 Satz
11 Zweifachstapler 1 Satz
12 Ausgangsrolltische 1 Satz
13 Hydraulisches System 1 Satz
14 Pneumatisches System 1 Satz
15 Elektrische Steuerung 1 Satz



Parameter

0.4-3 x 1600 Servo-Linien, die auf die Länge geschnitten werden

Eingangsmaterialien:

- Nein. Ich weiß nicht. Artikel 1 Parameter
1 Material HR, CR, GI-Stahl
aus rostfreiem Stahl
2 Spulenplattenstärke 00,4-3,0 mm
3 Breite der Spulenplatte 300 bis 1600 mm
4 Außendurchmesser der Spule ≤ Φ2000 mm
5 Innerer Durchmesser der Spule Φ508 mm Φ610 mm
6 Maximalgewicht der Spule 25T
7 Mechanische Eigenschaften Schmaler Stahl,
Ausfallfestigkeit σb≤350N/mm2 Zugfestigkeit σs≤550N/mm2
Ausfallfestigkeit σb≤510N/mm2 Zugfestigkeit σs≤780N/mm2



Maschinenleistung:

- Nein. Ich weiß nicht. Artikel 1 Parameter
1 Schnittlänge

Stacker1, 300-3000 mm/

Stacker2, 400-6000 mm


2 Toleranz für die Schneidlänge L=2m≤±0,3mm(2,0mm)
3 Toleranz für die diagonale Länge L=2m≤±0,5mm(2,0mm)
4 Ausgleichsgenauigkeit ≤ ± 1,2 mm/m2

5 Stapelhöhe Einbeziehung von Kissenholz 700 mm, maximal 5 Tonnen.
6 - Ich schneide Burschen. Dicke ≤ 0,01 mm, ≤ 0,03 mm
Mehr als 1,0 mm, mit einer Dicke von ≤ 3%
7 Präzision der Stapelung Abweichung zwischen Schichten: ≤1,0 mm Breite, ≤1,5 mm Länge
Abweichung der Stapelhöhe <3 mm bei 500 mm Höhe
8 Schneidgeschwindigkeit 0 bis 60 m/min
Länge des Blattes ((mm) Schnittzeiten (pcs/min)
1000 mm 50 Stück
2000 mm 30 Stück
3000 mm 20 Stück
4000 mm 15 Stück
6000 mm 10 Stück
9 Gesamtleistung etwa 240 kW

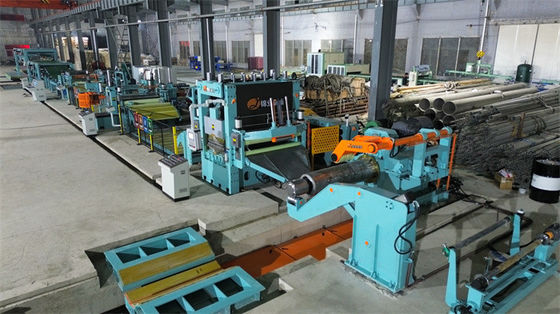

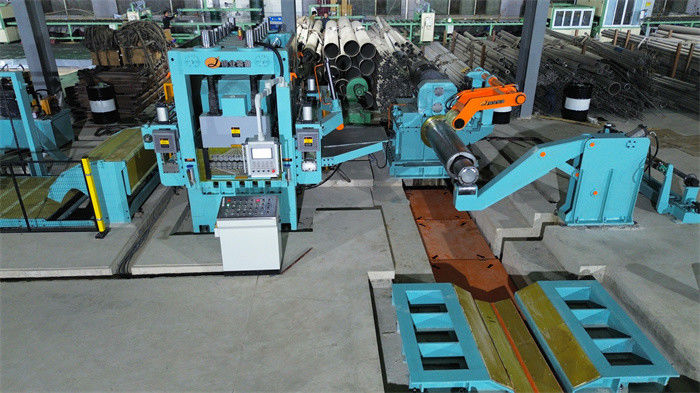

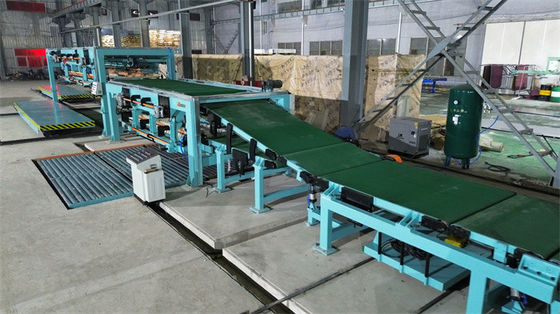

Edelstahlblech Servo-Schnitt nach Längenlinie mit Rand TrimmerEdelstahlblech Servo-Schnitt nach Längenlinie mit Rand TrimmerEdelstahlblech Servo-Schnitt nach Längenlinie mit Rand TrimmerEdelstahlblech Servo-Schnitt nach Längenlinie mit Rand Trimmer
