Schnittmaschine mit dünner Spannweite für Li-Ionen-Batterien
Product Details
Li-Ionen-Batterienindustrie Schnittlinie
,Schnittlinie mit dünner Breite
,Superpräzise Schneidlinie
Dünnschnitt-Schneidemaschine. Superpräzision für die Li-Ionen-Batterieindustrie
Die superpräzise, superschnelle Dünnblech-Schneidanlage zeigt die Leistungsfähigkeit unseres Unternehmens. Die Geschwindigkeit kann bis zu maximal 300 m/min betragen. 0,05 mm, normalerweise jedoch über 0,10 mm. Wir heißen Sie herzlich willkommen, uns Ihre spezifischen Anforderungen mitzuteilen, dann können wir Ihnen einen Maschinenvorschlag unterbreiten.
Charaktere:
- Coil-Lagersattel: Legen Sie das Coil bereit auf den Sattel. Der Coil-Wagen (Wagen) kann unter das Coil fahren und es anheben, was die Arbeitszeit des Laufkrans verkürzt und eine Beschädigung des Stahl-Coils verhindert, wenn der Kran das Coil direkt auf den Coil-Wagen legt.
- Coil-Ladewagen: entweder Boden-Coilwagen oder Grubenwagen, gewährleistet eine effiziente Coil-Beladung auf den Abwickeldorn.

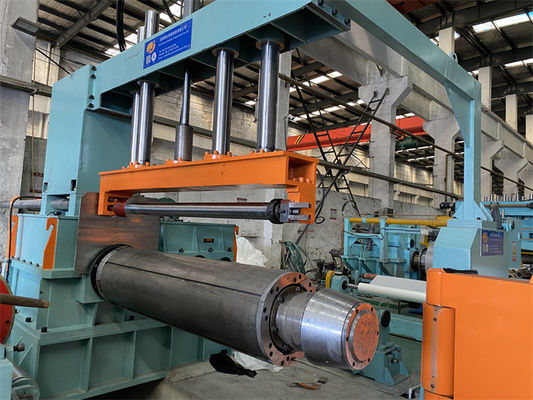

- Einzeldorn-Abwickler: hydraulischer Expansionsdorn, geeignet für nahtlose 508-mm-Dorne, und kann zusätzliche Segmente oder Gummihülsen installieren, um Spulen mit größerem Innendurchmesser abzuwickeln. Die Belastung des Dorns variiert je nach Größe der Metallspulen.
- Spulenkopf-Zugpressarm, Schäler-Schaufelplatte: Arbeiten Sie zusammen, um den Spulenkopf zu öffnen und in den Pinch-Feeder zu schicken.
- Pinch-Feeder (mitfahrender Typ): Beim Einfädeln wird der Spulenkopf nach vorne zum Rollenschneider geschickt, im automatischen Modus synchron mit dem Rollenschneider, der den Streifen kontinuierlich in die Sammelschleife schickt.
- 1# erste Sammelschleife im Boden: automatische Auf-Ab-Hebebrücke der Motorkette, um dünne Bleche während der Einfädelphase passieren zu lassen, im automatischen Modus Sammelstahlauslösung in der Schlaufengrube, um den Vorschub der Klemme und die Schlitzgeschwindigkeit zu synchronisieren, mit elektrischen Augen an den Grubenwänden zur Rückmeldung.
- Andruckrollen und Seitenführung (fahrbare Ausführung): zur horizontalen und vertikalen Führung des Stahlbandes in der Mitte der Längsschneidemaschine. Automatische Anpassung der Seitenführung an die Stahlbandbreite.

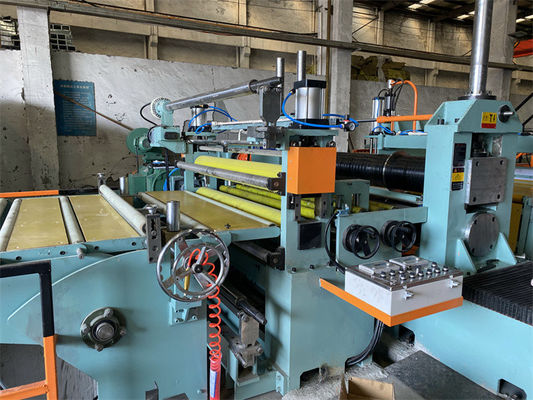

- Rollenschneider: umfasst ein Paar paralleler Messerwellen, einen beweglichen Rollenschneiderständer, einen festen Rollenschneiderständer, einen Schraubmechanismus sowie einen Antrieb und ein Getriebe, die über einen AC-Treiber gesteuert werden.
- Kantenschrottwickler: Offline-Abtrennung von Windschrott, der Schrott fällt entspannt in die Grube.
- 2# Akkumulatorenschlaufengrube: Die gleiche Struktur wie 1# Akkumulatorengrube, um eine synchrone Geschwindigkeit des Schlitzens und Zurückspulens zu gewährleisten, verwickeln sich die Schlitzstreifen niemals in der Schleife.
- Spannungs- und Geschwindigkeitsmesseinheit: hydraulische Wollfilz- und Doppelwalzen-Spannungsbereitstellung für den Rücklauf, Codierung misst die Liniengeschwindigkeit vor dem Rücklauf.
- Ablenkrolle und Vortrenner: Trennen Sie die Stahlstreifen vor dem Rücklauf in der richtigen Reihenfolge und führen Sie die Streifen in Richtung der Rücklaufdornzange.
- Trennung von Oberarm und Rückstoß: nahtloser Dorn, um einen guten Rückstoß zu gewährleisten, Kantenunterschied ± 0,05 mm.
- Elektrisches Steuersystem: SPS zur Steuerung der Schneidlinie mit hoher Geschwindigkeit von 300 m/min.
Parameter:
| Längsteilanlage 0,1 - 1 x 1250 250 MPM | Parameter |
| Kommende Stahlspulen | ID508mm, 610mm, OD1800mm, Spulengewicht 20T |
| Fertige Babyspulen | ID508mm, AD1800mm, Spulengewicht 20T max |
| Breite der Mutterspule | 300–1250 mm |
| Babyspulenbreiten | 10mm -100mm |
| Anzahl der Schlitze | 40 Schlitze |
| Hauptmotoren | Rollenschneider 110 kW + Aufwickler 132 kW |
| Schlitzmesser | ID205 x AD320 x 8/10 mm SKD11 HRC58-61 |
| Aufwickeldorn | Nahtloser Dorn |
| Optional | Schneller Austausch der Schneidmesser, Entladedrehkreuz |
| Schnittgeschwindigkeit | 0-150-250 MPM einstellbar |
| Konfiguration | SPS, Inovance Drive, Rexroth-Ventile |
| Präzision beim Schneiden |
Schlitzbreite ±0,05 mm; Sturz ±0,05 mm/m; Bohrer 3 % der Dicke; Rückstoßhöcker <0,3 mm |
