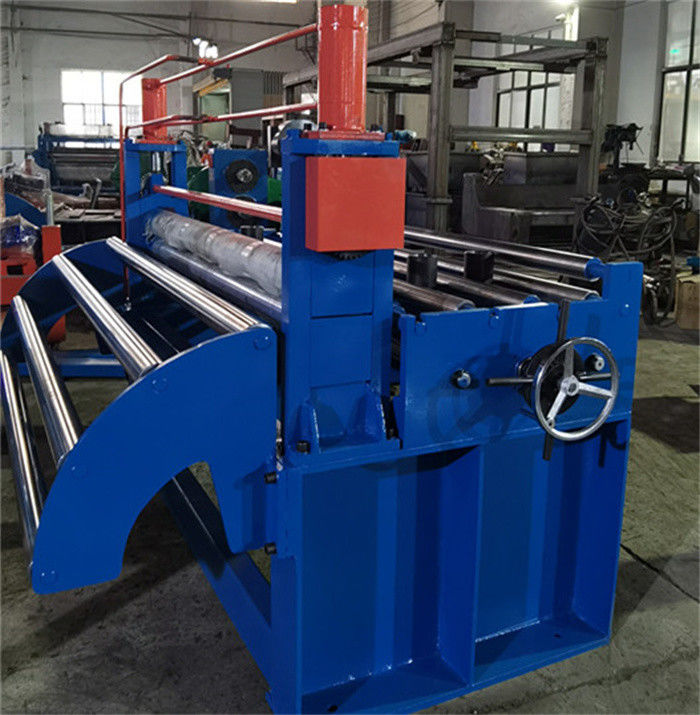

Schwerlaststahlschneidmaschine für Spulen mit hoher Zugfestigkeit
Beschreibung
Die Heavy Duty Steel Slitting Line Machine ist eine Maschine, die zum Schneiden und Umwickeln verschiedener Arten von Stahl verwendet wird.und ist ein unverzichtbares und wichtiges Material in der modernen IndustrieproduktionDer Betriebsprozess der Stahlstreifen-Schneidmaschine umfaßt hauptsächlich Schritte wie automatisches Füttern, Schneiden von Stahlspulen, Bewegung von Spulenhaltern und Wicklung.
Diese Ausrüstung verfügt über einen hohen Automatisierungsgrad und kann entsprechend den Kundenanforderungen angepasst werden, um Stahlstreifen unterschiedlicher Spezifikationen und Dicken herzustellen.Verglichen mit traditionellen manuellen Schneidgeräten, haben schwere Stahlstreifen-Schneidmaschinen eine höhere Arbeitsleistung, eine höhere Schnittgenauigkeit und eine stabilere und zuverlässigere Produktqualität.
Darüber hinaus hat die Stahlstreifen-Schneidmaschine auch die Vorteile einfacher Bedienung, bequemer Wartung, Sicherheit und Zuverlässigkeit,und ist eine unverzichtbare und wichtige Ausrüstung in der modernen IndustrieproduktionAufgrund der sehr breiten Anwendung von Stahlstreifen sind auch schwerlastfähige StahlstreifenSchneidmaschinen weit verbreitet.
Kohlenstoffstahlspulen sind hochfesten Stahl mit hoher Härte und hoher Elastizität, der zur Herstellung von Werkzeugen, Messern, Federn usw. verwendet wird.1075,1080, 1085, 1090, 1095, C67S Zugfestigkeitsbereich um 750Mpa-1000Mpa
Stahlbleche mit hoher Zugfestigkeit in Rollen sind hochwertiger Stahl und erfordern ein hochwertiges Schneiden.
Wir produzieren und liefern hochfeste Stahlspulen-Schneidmaschinen für inländische Kunden in Shanghai und Suzhou und für ausländische Kunden in den USA.
Wir kennen die Anforderungen der Kunden an Warmgewalzte Spulen und welche Konfiguration der Maschinen für den Markt geeignet ist.Wir haben Hunderte von Sets von HR-Schneidmaschinen an Kunden auf der ganzen Welt geliefertIch begrüße Ihre Anfragen.
Zusammensetzung und Merkmale
1.sehr starke Decoiler- und Spulenöffnungspressen, Rollen und Schuppenplatten, um die Stahlspulen während des Ausziehens des Stahlstreifens stabil zu halten und den Spulenkopf in die Zwingungszufuhr zu schicken.
2.Slitter: Slitterständer, Wellen, Messer sind größer und stärker als normaler Slitter.
3Der Randschrottwickler setzt die Drehmomentspannung ein, die stärker und effizienter ist.
4Der Akkumulator ist länger und tief genug, um sicherzustellen, dass sich Stahlstreifen ansammeln.
5Die Spannungseinheit verfügt sowohl über Walz- als auch Wollfilz, um eine verstellbare stabile Spannung für den Rückstoß zu liefern.
6.Recoiler verfügt über einen Portal-Rahmen-Typ-Oberarm-Trennscheib, der von oben bis zum Druck Trennstreifen hat.
7Die Schnittgeschwindigkeit ist in der Regel auf 80 m/min begrenzt.
8.Schneidemesser sind spezielle Materialien, die für das Schneiden von Hartstahl geeignet sind.
9- Hydraulische Systeme, wie z. B. Hydraulikzylinder, Ventile, sollten robust und langlebig sein.
Layoutprozess:
Spulenvorbereitender Sattel, Spulenbelastungswagen, Entwickler mit Pressroller, Spulenkopfschäler, Zwischenspeicher & 5 Rollen Vorniveauschäler, Schere, Schachtlocke 1, Seitenführer, Schlitter, Schrottwickler, Schachtlocke 2,Spannungsanlage und Vortrennvorrichtung, Schieberolle und Deflektorrolle, Rückschleuderer mit Oberarmtrennscheiber, Spulenentlademotor
Parameter:
| Schnittlinie (0,2-3,0) x 1550 80 mpm |
Parameter |
| Vorstehende Stahlspulen |
ID508mm, 610mm, OD2000mm, Spulengewicht 30T |
| Fertiggefertigte Babyspulpen |
ID508mm, OD2000mm, Spulengewicht 30T max. |
| Breite der Mutterspule |
500 bis 1550 mm |
| Breiten der Babyspule |
50 mm bis 1500 mm |
| Anzahl der Schnitte |
1 mm x 30 Spalten; 3 mm x 8 Spalten |
| Hauptmotoren |
Schlitter 132 kW + Recoiler 160 kW |
| Schnittmesser |
ID250 x OD380 x 20 mm SLD, HRC60-61 |
| Rückschleifermandel |
508 mm große Mandel |
| Zusätzlich |
Schnellwechselschneidmaschinen, Turnschienen entladen |
| Schnittgeschwindigkeit |
0-80mpm einstellbar |
| Ausstattung |
Siemens PLC, Parker DriveR, Rexroth Ventile |
| Präzision des Schneidens |
Schlitzbreite ±0,10 mm; Kamm ±0,1 mm/m; 5% der Dicke; Rückstoßrumpf <0,5 mm |
Ausstattung:
| Teil |
Material, Verarbeitung, Marke |
| Welle, Achse, Walzen |
40Cr, HB250-275, HRC55-58 |
| Slitter-Schiene |
42CrMo-Schmieden, HB280-300, Oberflächenmittelfrequenzhärten HRC50-55, harte Chrombeschichtung, Oberflächenpolieren |
| Rahmen, Unterlage |
Q235-A,Q345 Schweißen von Stahlplatten, Glühbehandlung |
| Karosserie des Getriebes |
Q345 Schweißen von Platten, Wärmebehandlung, Sandblasen, Grundierung |
| Züge: |
40Cr Schmiedstahl, HB240-255, Zahnfläche gehärtet, Zähne geschliffen |
| Einheit für die Verwendung in Kraftfahrzeugen mit einer Leistung von mehr als 50 kW |
45# Gussstahl, Härte, Chrombeschichtung und Polieren |
| Hydraulikpumpe |
Yuken-Variable Piston-Pumpe |
| PLC |
Siemens S200 |
| Lager |
HRB, ZWZ, SKF |
| Pneumatische Teile |
Luftangriff, SMC. |
