Edelstahl-Trennsäge 0.3-3 x 1250 SUS304 SUS201

Edelstahl-Trennsäge 0.3-3 x 1250 SUS304 SUS201
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
SUS 0,3–3 × 1250
Trading Properties
MOQ
1SET
Packing
Folie verpackt 3 x 40HC
period for dispatch
120-180days
payment method
T/T
Supply Capacity
10 Sätze pro Jahr

Product Details

Hervorheben:

Trennsäge des Edelstahl-SUS201

,

Trennsäge des Edelstahl-SUS304

,

SS umwickeln Trennsäge 3 x 1250

Prodcut Name: Maschine zum Schneiden von Edelstahl
Sheet Coil Material: Edelstahl Serie 200, 300, 400
Sheet Width: 404
Sheet Thickness: 0.3 ∼3.0 mm
Slitting Speed: 120 m/min
Coil I.D: 508mm, 610mm
Coil O.D: 1800mm
Coil Weight: 20T
Number Of Slitting: 3mm 10Schlitze
Slitting Precision: +-0,10 mm
Applicable Industries: Energie und Bergbau, Hausgebrauch, Hotels, Einzelhandel, Landwirtschaft, Bauarbeiten, Bekleidungsges
Key Selling Points: Hohe Präzision, hohe Produktivität, niedrige Kosten und hohe Geschwindigkeit
After Sales Service: On-line-Unterstützung, Feldinstallation
After Warranty Service: Technische Videounterstützung, on-line-Unterstützung, Feldinstandsetzung
Product Brief
Warm verkaufte Schneidmaschine aus Edelstahl (SUS304 SUS201 0,3-3 X 1250) Die Spannfestigkeit der Spannfasern muss im Vergleich zu einfachem Kohlenstoffstahl sehr hoch sein.die Festigkeit von Edelstahlblechen ist höher, Leistungsfestigkeit ≤550Mpa Zugfestigkeit≤780Mpa. Edelstahlblech ist hochwertige...
Product Description

Warm verkaufte Schneidmaschine aus Edelstahl (SUS304 SUS201 0,3-3 X 1250)



Die Spannfestigkeit der Spannfasern muss im Vergleich zu einfachem Kohlenstoffstahl sehr hoch sein.die Festigkeit von Edelstahlblechen ist höher, Leistungsfestigkeit ≤550Mpa Zugfestigkeit≤780Mpa. Edelstahlblech ist hochwertiger Stahl, seine Oberfläche ist hell und glatt, sollte beim Schneiden gut geschützt werden,Alle Getriebewalzen werden mit PU-Gummi beschichtet sein..

SUS304 SUS201 0.3-3 X 1250 ist eine heiße Verkaufs-Schneidemaschine, die die Nachfrage der Kunden im kommenden Material- und Budgetplan erfüllt.





Eigenschaften

1- sehr starke Decoiler- und Spulenöffnungspresse, Roll- und Schuppenplatte, um die Stahlspule während des Ausziehens des Stahlstreifens festzuhalten und den Streifenkopf in die Zwingungsanlage zu schicken.

2.Slitter: Slitterständer, Wellen, Messer sind größer und stärker als normaler Slitter.

3.Alle Getriebewalzen sind mit PU-Gummi beschichtet, um STS-Blattoberflächen nicht zu zerkratzen.

4Der Akkumulator ist länger und tief genug, um sicherzustellen, dass sich Stahlstreifen ansammeln.

5Die Spannungseinheit verfügt sowohl über Walz- als auch Wollfilz, um eine verstellbare stabile Spannung für den Rückstoß zu liefern.

6.Recoiler verfügt über einen Portal-Rahmen-Typ-Oberarm-Trennscheib, der von oben bis zum Druck Trennstreifen hat.

7Die Schnittgeschwindigkeit ist in der Regel auf 80 m/min begrenzt.

8.Schneidmesser werden aus speziellem Material SKD11, H13K, SLD usw. sein.

9- Hydraulische Systeme, wie z. B. Hydraulikzylinder, Ventile, sollten robust und langlebig sein.



Schnittpräzision:

  • Toleranz für Schlitzbreiten: ¥0,10 mm; Schlitzbreite < 300 mm, Dicke < 1,2 mm, Schlitzbreitentoleranz ¥0,05 mm;
  • Schlitzkamm: ¥0,5 mm/M für Streifen mit einer Breite von mehr als 300 mm, ¥1,0 mm/M für Streifen mit einer Breite von < 300 mm. Die Randstreifen innerhalb von 100 mm von der Mutterspulenkante sind nicht in der Beschränkung.
  • Burrs: 0,05 mm, d. h. nicht mehr als 5% eines Streifens mit einer Dicke von mehr als 1 mm, der bei stabiler Geschwindigkeit unter Bedingungen scharfer Messer und angemessener Messerlöcher geschnitten wird.
  • Rückkopplungsschwankung ± 0,5 mm (bei stabiler Geschwindigkeit, Geschwindigkeitsänderung nicht so schnell
  • Rückkopplungsturriform: ± 2,0 mm (bei maximalem Wickeldurchmesser)

Layoutprozess:

Sattel zur Vorbereitung der Spirale, Ladewagen für Spirale, Einzelschraubschrauber mit Pressroller, Kopfschrauber für Spirale, Zwischenspeicher und 5-Rollen-Vorleveler, Schere, Schachtlocke 1, Seitenführer, Schlitter, Schrottwickler,Grubenschleife 2, Spannungs- und Vortrieb, Schieberolle und Deflektorrolle, Rückschub mit Oberarmtrieb, Spulenentladekraftwagen, (Schienenrad)



Parameter:

Schnittlinie 0,3 -3 X 1250 120 mpm Parameter
Vorstehende Stahlspulen ID508mm, 610mm, OD1800mm, Spulengewicht 20T
Fertiggefertigte Babyspulpen ID508mm, OD1800mm, Spulengewicht 20T max.
Breite der Mutterspule 300 bis 1250 mm
Breiten der Babyspule 30 mm bis 600 mm
Anzahl der Schnitte 1 mm x 30 Schlitze; 3 mm x 10 Schlitze
Hauptmotoren Schlitter 110 kW + Recoiler 132 kW
Schnittmesser ID220 x OD340 x 15 mm SKD11 HRC58-61
Rückschleifermandel mit einer Breite von mehr als 20 mm
Zusätzlich Schnellwechselschneidmaschinen, Turnschienen entladen
Schnittgeschwindigkeit 0-120 mpm einstellbar
Ausstattung Siemens PLC, Parker-Antrieb, Rexroth-Ventile
Präzision des Schneidens Schlitzbreite ±0,10 mm; Kamm ±0,1 mm/m; 5% der Dicke; Rückstoßrumpf <0,5 mm



Ausstattung:

Teil Material, Verarbeitung, Marke
Welle, Achse, Walze 42CrMo, HB250-275
Slitter-Schiene 42CrMoSchmiede, HB280-300, Oberfläche MF HRC50-55, harte Chrombeschichtung, Oberflächenpolieren
Rahmen, Unterlage Q235-A,Q345 ((16Mn) Schweißen und Glühen von Stahlplatten
Karosserie des Getriebes Q345 Schweißen von Platten, Wärmebehandlung, Sandblasen, Grundierung
Züge: 40Cr Schmiedstahl, HB240-255, Zahnfläche gehärtet, Zähne geschliffen
Uncoiler Recoiler Segmente: 55# Gussstahl, Härte, Chrombeschichtung und Polieren
Hydraulikpumpe Yuken-Variable Piston-Pumpe
PLC Siemens S200
Lager HRB, ZWZ, SKF
Pneumatische Teile Luftangriff, SMC.

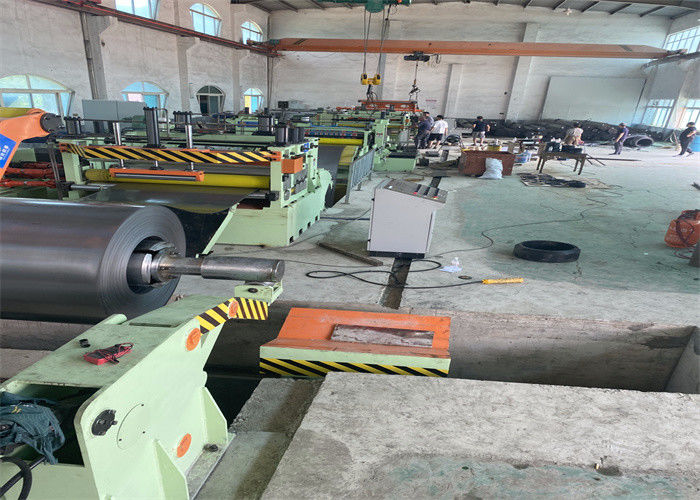

Edelstahl-Trennsäge 0.3-3 x 1250 SUS304 SUS201

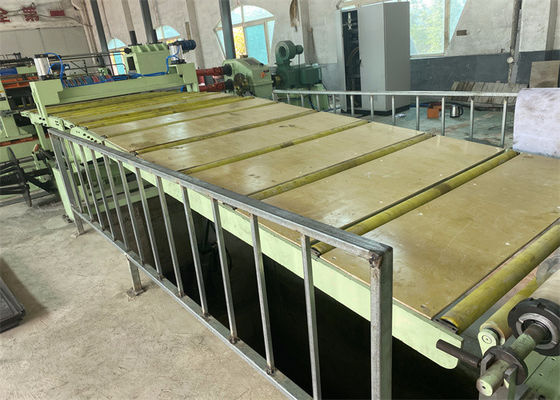

Edelstahl-Trennsäge 0.3-3 x 1250 SUS304 SUS201Edelstahl-Trennsäge 0.3-3 x 1250 SUS304 SUS201Edelstahl-Trennsäge 0.3-3 x 1250 SUS304 SUS201Edelstahl-Trennsäge 0.3-3 x 1250 SUS304 SUS201
