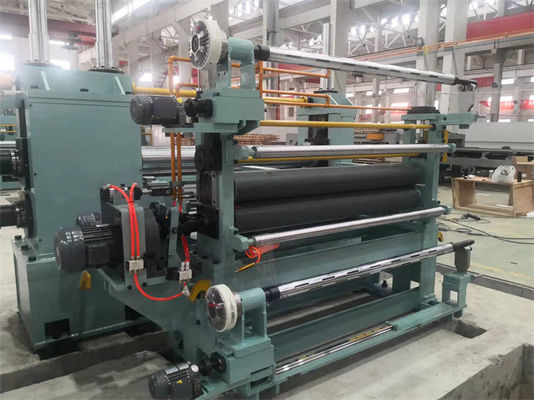

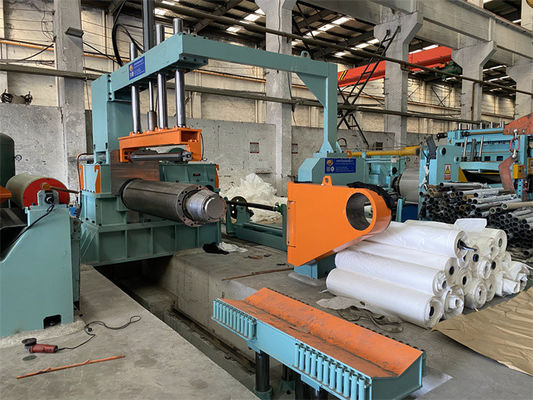

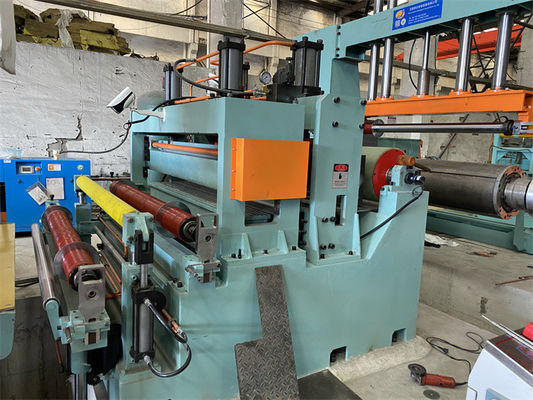

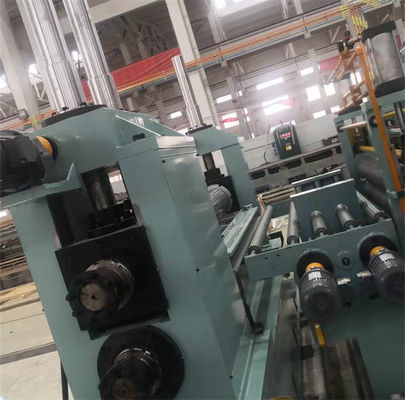

Aluminium-Spule Hochpräzisions-Blattschneidmaschine
Aluminium-Spule-Blattschneiden erfordert hohe Präzision für Aluminium-Blatt ist weicher im Körper und glatt in der Oberfläche, die Schneidwerkzeuge für Aluminium-Blatt ist einzigartig,Schneidgeschwindigkeit bei der Schneidzeit von dünnen Aluminiumblechen.
Aluminiumbleche können reines Aluminium oder Aluminiumlegierung sein.
meistens Aluminiumbleche der Reihen 1xxx, 3xxx, 5xxx, 7xxx
Eigenschaften von Aluminiumblechen:
es hat eine gute Plastizität, leicht zu verarbeiten
Aluminiumblech ist leicht, seine Dichte beträgt 2,7 g/cm3, etwa ein Drittel von Stahlblech
Die Festigkeit von Aluminiumblechen kann durch kaltes Walzen und Glühen verbessert werden.
Aluminiumblech hat eine feste Schutzoberfläche von Al2O3 und ist korrosionsschutzfähig.
Aluminiumblech ist weicher im Körper und glatt in der Oberfläche, muss gut verarbeitet werden.
| Kategorie |
Reinheit |
Grade |
Nutzung |
Eigenschaften |
| 1xxx-Serie |
Al 99% |
1050, 1060,1100 |
häufig |
|
| 2xxx |
Cu (3-5%) |
2A16 ((LY16), 2A06 ((LY6) |
Luftfahrt |
|
| 3xxx |
Mn (1,0-1,5%) |
3003,3004,3005,3A02, 3A21 |
häufig |
|
| 5xxx |
Mg ((3-5%) |
5052.5005.5083.6754. 5A05 |
allgemeine, Luftverkehr |
niedrige Dichte,
eine hohe Zugfestigkeit,
hohe Verlängerung
|
| 7xxx |
Zn |
7075 |
Luftfahrtmaterialien |
hohe Härte und Festigkeit ohne Belastung |
Zusammensetzung und Parameter
| - Nein. Ich weiß nicht. |
Zusammensetzung |
Parameter |
| 1 |
Zuführspulenwagen |
10T |
| 2 |
mit einer Breite von nicht mehr als 15 mm |
Φ508 mm, Last von 10 Tonnen |
| 3 |
Schnall- und Fünf-Roller-Ebeneinrichtung |
Φ160 mm, 30 kW |
| 4 |
Hydraulische Schere |
3 x 1300 |
| 5 |
Grubenschleife 1 |
Länge 3000 mm |
| 6 |
Seitenführung und Pres Roller |
Breite 300-1300 mm |
| 7 |
Schneidmaschine |
Φ205 mm, 22 kW |
| 8 |
Randschrottwickler und Streifenhalte Drücken |
3 kW x 2 |
| 9 |
mit einer Leistung von mehr als 1000 W |
Länge 3000 mm |
| 10 |
Vortrieb, Spannungsanlage, Ausgleichswalze |
Zweimal trennend, Wollfilzspannung, Gürtelspannung |
| 11 |
ReCoiler (mit Trennscheiben, Drucker) |
Φ508mm, 55KW, 10T |
| 12 |
Spulen zur Entladung des Trolleys |
10T |
| 13 |
Hydraulisches System |
Rexroth-Ventile, Yukenpumpe |
| 14 |
Elektrische Steuerung |
Parker Gleichstromantrieb, Siemens-SPS und Touchscreen |
Allgemeine Parameter:
1)Material: ((AA3105,1100,8011) Aluminiumspulen
2)Die Dicke der Spirale:00,3 ∼ 3,0 mm
Breite der Spirale: 500~1250 mm
3)Innerer Durchmesser der Spule: Φ508 mm
4) Außendurchmesser der Spule: Φ2000 mm
5) Gewicht der Spirale: maximal 10000 kg
6)Endprodukte Breite: 20-500 mm
7)Mindestschnittbreite:Normalschnittbreite größer als 30 mm.
8)Liniengeschwindigkeit:MAX 150 m/min
9)Anzahl der Streifen:max 10 Streifen mit einer Dicke von 2,5 mm,
mit einer Breite von maximal 30 Streifen von 0,3 mm bis 1,0 mm,
max. 20 Streifen in der übrigen Dicke,
10) Besetzte Fläche: 8mX25m
11) Schneidmotor: 22 kW Wechselstrom,
Motor zur Entwicklung: 11 kW Wechselstrom
Ausgleichsmotor: 15 kW Wechselstrom
Rückschleifermotor: 55 kW
