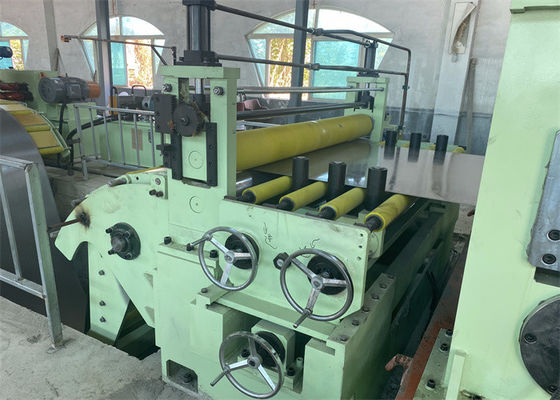

Hochgeschwindigkeitsmaschine für das Schneiden von Stahlblechen3 x 1250
Stahlplatten aus galvanisiertem Stahl(GI-Blätter) sind korrosionsbeständig und werden häufig für die Herstellung von Dachdecks, Säulen, Rohren usw. verwendet.
Bei der Aufschlitzung der GIS-Blätter ist zu beachten:
1) Zinkpulver auf der Blechoberfläche brüsten 2) glatte Gewinde ohne Kratzer 3) Präzises Schneiden für spätere Anwendung
Wir geben verschiedene Optionen der Konfiguration Schneidlinien für die Kunden zu wählen, die Bedürfnisse des Kunden sagen ihren Plan der Produktion, dann berechnen wir die Schneidgeschwindigkeit,Schneidpräzision und AutomatisierungJede Schneidlinie ist maßgeschneidert, daher am besten geeignet. Wir hoffen mit Ihnen zu kommunizieren
Verzinkte Stahlbleche erhältlich:
| DX51 / DX52 / DX53 / DX54 |
YS: 100 bis 300 MPa |
| DX51D+Z / DX52D+Z / DC51D+ZF / DC52D+AZ |
TS: 250-600Mpa |
| S350GD+Z / HX340LAD+ZF / HC340/590DPD+Z Hohe YS, TS Verzinkte Bleche |
|
Zusammensetzung:
1)Sattel zur Vorbereitung von Spulen, Spulenladenwagen

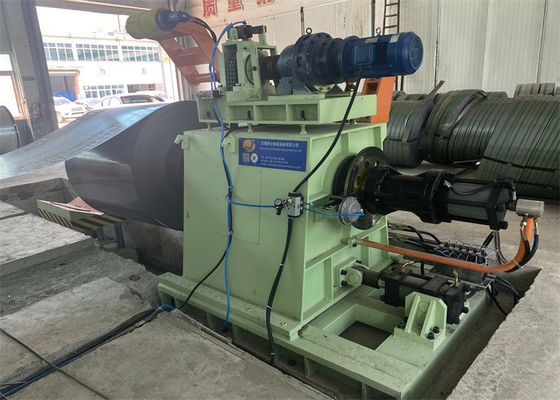

2) Ein Mandel-Entwickler mit Spulenkopf-Druckwalze
3)Gleich- und Schaufelausrüstung mit Spulenkopf

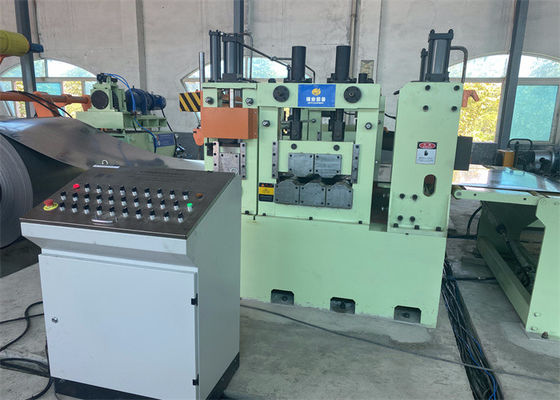

4) Doppelspinzelrollen & 5-Woller-Gleichmachung und Spulenkopfscheren
5) Erster Grubenakkumulator
6)Seitenführer vor dem Schlitzer

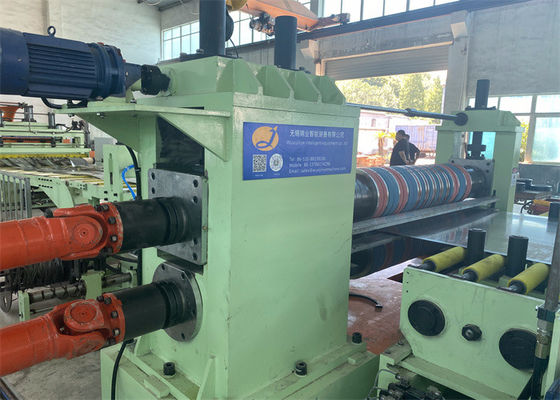

7)Slitter(adoptieren alte Schlitterkopf
8)Randschrottreiler (unter dem Getriebe)
9)zweiter Grubenakkumulator
10) Vortrieb und Spannung, Scheren und Ablenkungswalzen
11)Recoiler mit Trennpressenhalter
12)Coil-Entladungswagen
13)Hydraulisches System, Pneumatisches System
14)Elektrische Steuerung
Alle Übertragungsrollen sind mit PU-Kautschuk beschichtet, um die verzinkte Stahlplattenoberfläche vor Kratzern zu schützen.
Parameter:
| Rohstoffe |
Fertigprodukt |
Werkzeuge |
Macht |
Kapazität |
| Mutterspirale |
mit einer Breite von nicht mehr als 15 mm |
|
|
|
| ID 508mm |
ID 508mm |
Schnittmesser
ID205 x OD290 x 10 mm |
Schlitzer
75 kW |
Geschwindigkeit
0 bis 120 m/min |
| OD 1600 mm |
OD 1600 mm |
Abstand zwischen den Messern
ID205 x OD250 |
Rückwärter 90KW |
Präzision
+/- 0,10 mm |
| Gewicht 15 t |
Gewicht 15 t |
Trennmittel
Einheitliche Kennzeichnung |
Gesamtsumme
210 kW |
Kämmer
0.5 mm/m |
Stärke
0.2-2 mm |
Streifen 1 mm x 30 Schlitze, 2 mm x 15 Schlitze |
Spannungspad
1350 x 400 mm |
|
|
Breite
300 bis 1250 mm |
Breite
20 bis 600 mm |
mit einer Breite von mehr als 20 mm,
ID75 x OD100mm |
|
|
Layout:
