Maschine zum Schneiden von Schwerspulenplatten für Stahlspulen mit einer Breite von mehr als 10 mm

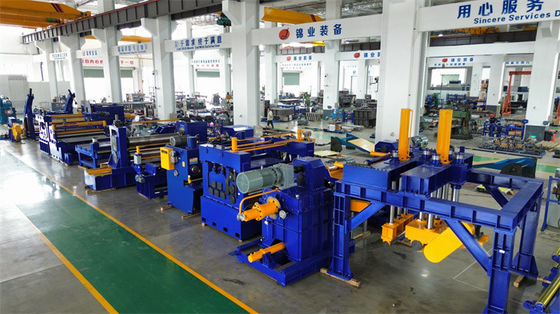

Schwere Plattenschneidmaschine ist spezialisiertProduktionslinieverwendet, um breite Metallplatten (typischerweise 3 mm oder dicker) längs in mehrere schmale Streifen zu schneiden.Win der Stahlverarbeitung eingesetzt werden,Herstellung von Rohren, Rollformung von Metallprofilen,Schiffbau, Druckbehälterherstellung, Baumaschinenbau und andere Industriezweige.Wir entwerfen und fertigen 14 x 2000 Kohlenstoffstahl Spulen Schneidlinie für den indischen Markt, die gesamte Linie ist etwa 200T Gewicht, versandt durch 8 Container (zwei davon sind Flachregale).
Hauptbestandteile

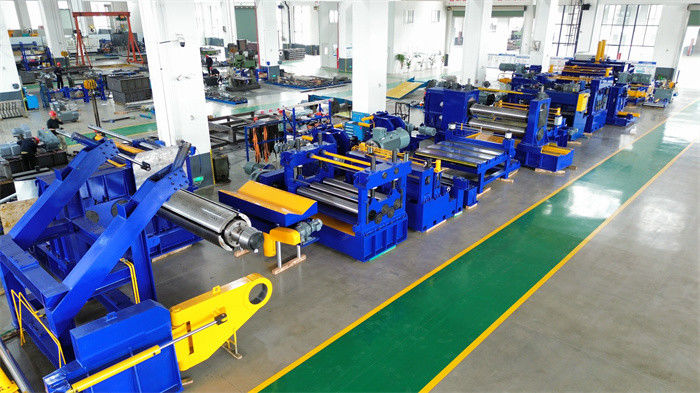

Besteht aus einem Entwicklungsbereich, einem Schnittbereich und einem Rückschlagbereich sowie einem hydraulischen/pneumatischen/elektrischen System und Schnittzubehör.

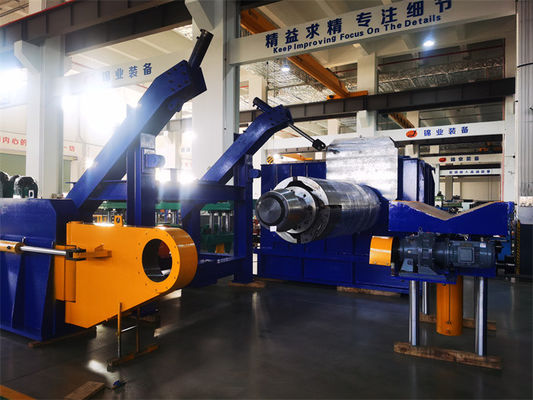

EntspulenAbschnitt:
35T Spulenladenwagen, 35T doppelter Mandrels Entwickler, Portalrahmen Spulenkopföffner, doppelte Zwischenspannrollen & 5rollen Vorleveler, Spulenkopfschere, erste Schleife (Übertragung Rolltisch)
Schneideteil
Zentrale Führung, Slitter (doppelverhältnismäßige Verschiebung verfügbar), Kantenverschluss und Wicklung, zweite Schleife
Rückwicklungsabschnitt
Zweifacher Vortrieb, Wollfilzplattenspannung, 5 Rollen Spannung, Ablenkungsrolle, Rückschub mit Pressseparator, Spulenentladekraftwagen
Hydraulisches, pneumatisches und elektrisches System
Hydraulische Stationen, Ventilständer und Rohrleitungen
Elektrische Antriebskabinette, Bedienerplatten
Zubehör zum Schneiden
Schnittmesser, Abstandsschalter, Trennscheiben und Abstandsschalter usw.
Parameter:
Schneidkapazität
| Stärke |
Max. Anzahl der Schnitte |
Maximale Schneidgeschwindigkeit |
| 13 bis 14 mm |
3 Streifen |
30 m/min |
| 11 bis 12 mm |
4 Streifen |
30 m/min |
| 8 bis 10 mm |
6 Streifen |
30 m/min |
| 7 bis 8 mm |
10 Streifen |
40 m/min |
| 5 bis 6 mm |
15 Streifen |
50 m/min |
| 2 bis 3 mm |
18 Streifen, 32 Streifen |
60 m/min, 40 m/min |
MaschineParameter
| |
Artikel 1 |
Parameter |
| 1 |
Sattel zur Vorbereitung der Spirale, Sattelwagen zum Laden der Spirale |
35Last, 4KW laufender Motor |
| 2 |
mit einer Breite von mehr als 20 mm, |
35 T Kupferspirale, 37 kW x 2 Wechselstrom |
| 3 |
Portal-Spule-Kopf Druckrolle, Gerät zum Geradigen und Schaufeln |
7.5KW Wechselstrom-Traktion, hydraulische Aktionen |
| 4 |

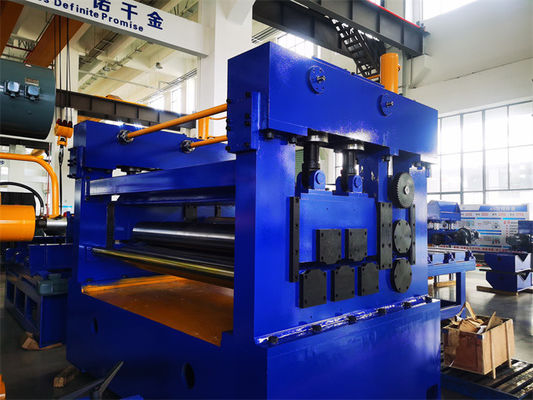

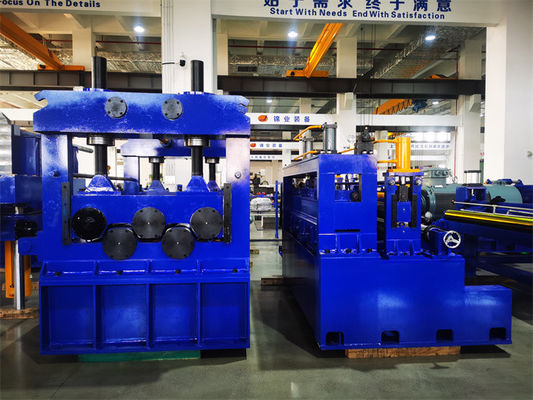

Doppelspinzelrollen & 5-walzige Ebene und Spulenkopfschere |
3KW x 2 + 90KW Φ230/200×2100mm |
| 5 |
Schleife1
(Übertragungstabelle)
|
4 m Länge 2,2 m Breite 4 m Tiefe |
| 6 |
Seitenführer |
800-2000 mm hydraulische Einstellung |
| 7 |
Schlitter |
ID360 x OD600 x 20 mm
6CrW2Si-Messer, 250 kW
|
| 8 |
Schrottwinder oder -schrauber |
11 kW x 2 |
| 9 |
Schleife 2 |
6 m Länge 2,2 m Breite 5 m Tiefe |
| 10 |
Abtrennungsgerät, 5 Rollen Spannung |
ID130xOD250 x 6 mm Trennscheiben, 5 Rollen Motorantriebsspannung |
| 11 |
Recoiler |
350 kW Wechselstrom F760 mm Mandel |
| 12 |
Wagen zum Entladen der Spule |
35 T Belastung, 4 kW |
| 13 |
Hydraulisches System |
12Mpa, 15W |
| 14 |
Elektrische Steuerung |
Siemens PLC, INOVANCE Wechselstromantrieb
Gesamtleistung: 700 kW
|
Wesentliche Merkmale
Hohe Steifigkeit: Schwerlast-Rahmen- und Blechwellen widerstehen hohen Scherkräften.
Automatisierung: PLC/CNC steuert den Abstand, die Geschwindigkeit und die Spannung der Klinge.
Langlebige Klingen: Beschichtete oder austauschbare Klingen verlängern die Lebensdauer.
Sicherheit: Notstopp, Schutzdeckel und Lichtvorhänge.
Hohe Produktivität:jede Spirale innerhalb einer Stunde geschnitten, 35T x 8 = 360T.
