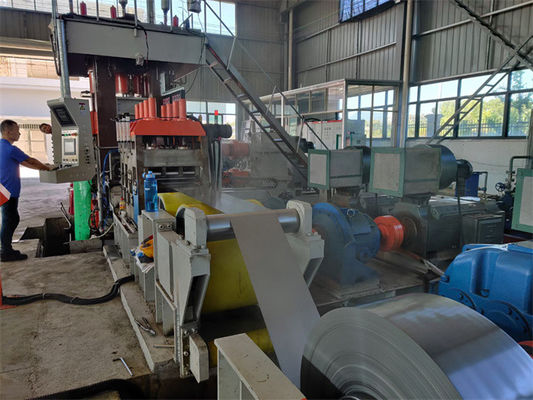

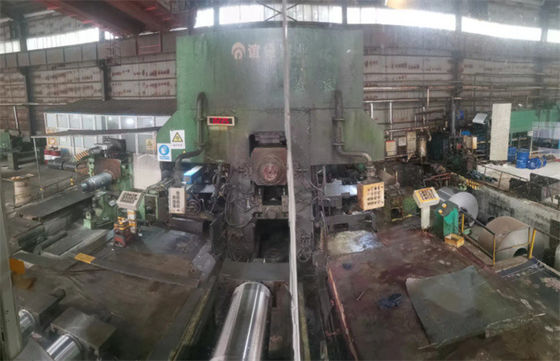

Spannungsgleichmachung Skin Pass 2Hi 4Hi Walzmaschinenlinie für Stahlspule Edelstahlspule

Spannungsgleichmachung Skin Pass 2Hi 4Hi Walzmaschinenlinie für Stahlspule

Einleitung

• Spannungsgleicher (Stretchbogen-Gleichmachine) kann gleichzeitig Längs- und Querverformungen von dünnen Platten erzeugen,so dass die Flachheit und die Materialeigenschaften von dünnen Platten vollständig verbessert werdenDurch die durch das Biegen erzeugte Biegebelastung wird die Spannung erheblich reduziert.Nur 1/3 bis 1/5 der Spannung, die für die reine Dehnung erforderlich ist, wird benötigt, um die gleiche Geradungseffekt zu erreichenAußerdem ist der Geradungseffekt am besten.
• Der durchlaufende Walzwerk:Der kaltgewalzte und gegrillte Stahlband wird durch Walzen abgeflacht, um eine hochwertige Plattenform zu erhalten und seine mechanischen Eigenschaften zu verbessern.Der durchlaufende Walzwerk kann 2Hi sein,4Hi Walzwerk, ist die Dicke der Blechplatte bei geringerer Walzdruck etwas geringer.

Vorteile des Spannungsgleichmachers:

1. Eine gute flache Blechform kann durch Streckbiegen und Mehrrollen-Gleichmachung erzielt werden, die Wellenkante, Wellenformen und leichte Kammbiegen auf der Blechoberfläche können vollständig beseitigt werden,die Flachheit der dünnen Platte erheblich verbessert.
2. Die Ausbeutegrenze tief gezogener Kohlenstoffarme Stahlbleche zeigt häufig Anisotropie sowohl in Längs- als auch in Querrichtung.bei der Verarbeitung von dünnen Platten durch tiefes Ziehen, Ungleichmäßige Dicke jedes Teils aufgrund verschiedener Erweiterungen kann zu schrumpfartigen Spitzenfehlern im gepunkteten Teil führen, was zu einer Erhöhung der Abfallrate führt.Diese Situation wird sich erheblich verbessern..

Arbeitsprozess:

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

Parameter:

• Material: einfachem Kohlenstoffstahl
• Ausfallfestigkeit σ S ≤ 350 MPa, Zugfestigkeit σ b ≤ 450 MPa
• Materialbeschreibung:0.2·2.0 × 1000 mm
• Ausdehnung:0.4 ∼2.0% (Trocknetyp) 1.0 ∼5.0% (Nasstyp)
• Die Toleranz der rohen kaltgewalzten gegossenen Spulenblätter entspricht der nationalen Norm
• Spezifikation des Stoffes der Spulenplatte:
• Maximaler Außendurchmesser der Spule:2100 mm,innerer Durchmesser:Φ508 ((Φ610) mm
• Maximalgewicht der Spirale:20t

Fertigprodukt:

• Innerer Durchmesser der Spule: Φ508 mm,maximale Gewicht der Spule: 15 t
• Maximale Rollkraft:6000 KN
• Durchspannung der Haut: 120 KN
• Geschwindigkeit der Hautdurchläufe: ≤ 500 m/min
• Entwicklungs-/Wiederwicklungsgeschwindigkeit: ≤ 500 m/min
• Entwicklungs-/Wiederwicklungsspannung: 30/40 KN
• Die Ausdehnung des Rückschleifermandels beträgt: Φ508 Φ485 mm ((Φ610 Φ590 mm)
• Höhe der Durchgangslinie der Mühle:1000 mm
• Zuführungsrichtung:Der Kunde entscheidet
• Gesamtinstallationsleistung: Gleichstrom 1240 kW, Wechselstrom 75 kW
• Fläche der Mühle:21×10×5 m ((Länge, Breite und Höhe)
• Nur die Haut-Pass-Mühle ist hoch, andere Einheiten unter 2,5 m Höhe

Zusammensetzung:
