Superpräzision Supergeschwindigkeit Dünnblechschneidlinie für Siliziumstahl Edelstahl

Superpräzision Supergeschwindigkeit Dünnblechschneidlinie für Siliziumstahl Edelstahl
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
Zertifikat
ISO, CE
PRODUCT MODEL
0.15-2.0 x 650
Trading Properties
MOQ
1 Satz
unit price
150000USD - 280000USD
Packing
Maschine nackt, Teile in einer Schachtel
period for dispatch
120-180 Tage
payment method
L/C, T/T
Supply Capacity
3 Stück pro Monat

Product Details

Hervorheben:

Linie zum Schneiden von Blechen aus Edelstahl

,

Superpräzisions-Blattschneidlinie

,

Supergeschwindigkeits-Blattschneidlinie

Product Name: Superpräzision Supergeschwindigkeit Dünnplatten Schneidlinie
Sheet Material: Siliziumstahl, Edelstahl, mittel- und hochauklogener Stahl
Sheet Width: 200 bis 650 mm, 500 bis 1250 mm
Sheet Thickness: 0.15-2.0mm
Baby Strips: 6 mm bis 50 mm
Number Of Slitting: Maximal 40 Stück
Slitting Speed: 200 m/Min.
Coil Weight: 8T, 10T, 15T
Recoil Diameter: 300 mm, 400 mm, 508 mm
Discharge Turnstile: Erhältlich
Scraps Winding: Unabhängiger Typ und vertikal online
Product Brief
Superpräzision Supergeschwindigkeit Dünnblechschneidlinie für Siliziumstahl Edelstahl Einleitung Die Schneidlinie soll Stahl 304.304L schneiden und zurückspulen.301,321,316,316L & 200 Serie sowie Elektro- und Verzinkungsstahl, Kupfer, Aluminium Einfache Bedienung, hohe Präzision, hochwertiges ...
Product Description

Superpräzision Supergeschwindigkeit Dünnblechschneidlinie für Siliziumstahl Edelstahl



Einleitung



Die Schneidlinie soll Stahl 304.304L schneiden und zurückspulen.301,321,316,316L & 200 Serie sowie Elektro- und Verzinkungsstahl, Kupfer, Aluminium

Einfache Bedienung, hohe Präzision, hochwertiges Schneiden und Rückstoßen, stabile Spannung



  • φ408, Ф508mm Rundheit Mandel
  • 40Cr-Schmiede, durch Härten, Feinschleifen und Fräsen
  • 42CrMo-Schmieden, Härten, Hochfrequenzhärten, Zähne schleifen
  • Kammersegmentplatten sind aus mittelkohlenstoffhaltigem Stahl, Verhärtung, Feinbearbeitung, Oberflächenlöschung, harte Chrombeschichtung
  • Innere Keilschieber QT600-3, Normalisierung QT600-3,
  • Druckblock des Greifer: 42CrMo-Schmieden, Feinbearbeitung, Löschen
  • Auf der Oberfläche der Trennwellen ist eine harte Chrombeschichtung vorzunehmen.
  • Das Getriebe ist eine hochwertige Stahlschweißanlage, Glühbehandlung, Feinschleifen, Feinschleifen.



Zusammensetzung:



  • Sattelvorbereitungsspulen
  • Papierwickler
  • Spulenladenwagen
  • mit einer Breitbreite von mehr als 20 mm,
  • Erste Schleife
  • Seitenführer
  • Scheibenschneider
  • Führungstisch
  • unabhängiger Offline-Schrottwickler
  • Übertragungstisch
  • zweite Schleife
  • Spannungsstation mit Streifentrenn und Schere
  • Rückschalter mit Presseseparator
  • Spulen entladen Auto
  • Papieraufwickler
  • hydraulisches System
  • pneumatisches System
  • Schmiersystem
  • elektrische Steuerung

- Ich weiß.



Parameter:



Eingangsmaterial Fertigstreifen Spezifikation der Maschine

Material von Stahlspulen:

l Edelstahl 304.304L,301,321, 316, 316L & 200 Serie, Elektro- und Verzinkungsstahl, Kupfer, Aluminium

L Qualität des Materials Unternehmen mit nationaler Norm und JIS-Standard

l Zugfestigkeit:σb≤780MPa;

l Leistungsfestigkeit:σs≤520MPa

L Dicke der Bleche:00,08 ∼ 1,0 mm

L Blattbreite:15 ∼650 mm

l Spuleninnendurchmesser: φ408 mm (erweitert auf φ508 mm)

l Außendurchmesser der Spule: φ2000 mm (max)

L Gewicht der Spirale max: 6 Tonnen



  • Innerer Durchmesser:φ408-508 mm
  • Außendurchmesser der Spule: Φ2000 mm
  • Gewicht der Spirale: maximal 6 T
  • Mindestdicke des fertigen Streifens: 4 mm
  • Toleranz für Spaltbreiten: ≤ 0.03
  • Max. Burrs: ≤ 0.03
  • Abweichung der Wickelschicht: ≤ 1.5
  • Oberfläche: flach, ohne Defekte wie Flanken, Konkavität usw.
  • Anzahl der Schnitte:
  • Nicht mehr als 20 Streifen
  • Durchmesser der Spirale 408 mm, Dicke 0,08-0,2 mm Breite 4 mm Babystreifen, Außendurchmesser nicht größer als 800 mm

Liniegeschwindigkeit: 0-200 m/min

l Gesamtleistung: 180 kW

Entwickler: 30 kW

Schnitter: 55 kW

Schrottwinder: AC7,5 kW

Rückschaltgerät: 75KW

Hydraulikstation:7.5 kW

Hydraulik für die Spannung:2.2KW

L Schneidart: Aktivschneiden

l Rückschlagart: Rückschlag von unten

l Steuerungsmodus: SPS, Touchscreen, VVF-Antrieb

l Hydraulisches System:

l Systemdruck 14Mpa, Arbeitsdruck 8-10Mpa

L Druckluft:0.5 ∙ 0,7 MPa.

L Beobachtungsfläche: Breite 6 m, Länge 20 m

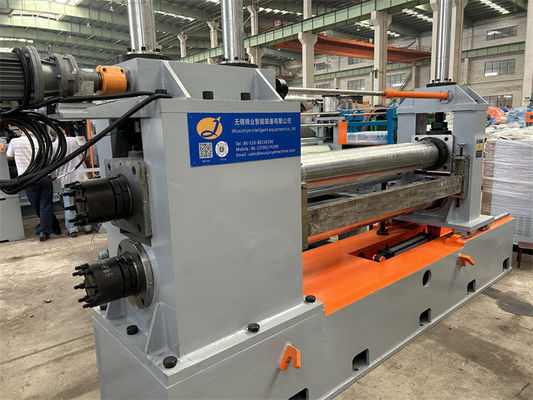

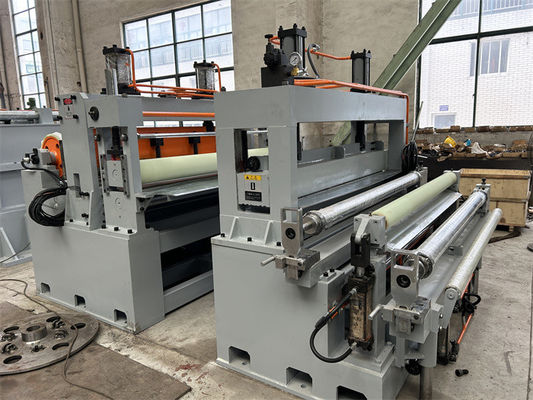

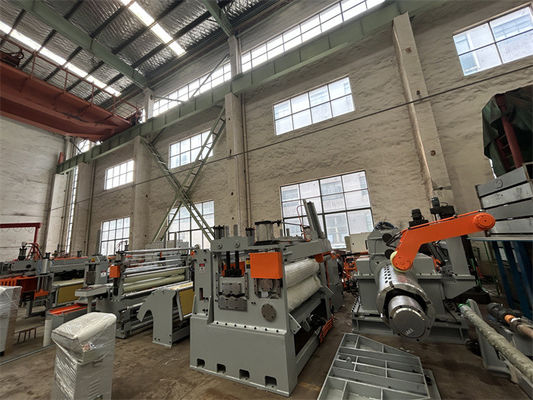

Superpräzision Supergeschwindigkeit Dünnblechschneidlinie für Siliziumstahl EdelstahlSuperpräzision Supergeschwindigkeit Dünnblechschneidlinie für Siliziumstahl EdelstahlSuperpräzision Supergeschwindigkeit Dünnblechschneidlinie für Siliziumstahl Edelstahl
