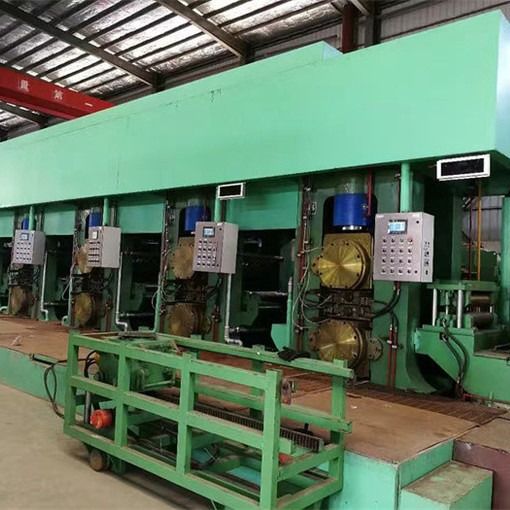

Hydraulischer AGC fünf steht kaltwalzende Mühlkaltwalzende Mühltandemlinie 550

Fünf Stand-kaltwalzende Mühltandemlinie mit zwei Recoilers (550)

Zusammensetzung

1. Hydraulisches Expansion uncoiler
2. Hydraulische Schere, schweißende Tabelle
3. Horizontaler gewundener Akkumulator
4. Eintritt, der Tabelle verarbeitet (schließen Sie Spannungsrolle) ein
5. 4hi Mühlen, 1#-2#-3#-4#-5#
6. Hydraulische Ersatzrollen, die Gerät (5sets, ändern)
7. änderndes Gerät der Arbeitsrolle (2sets)
8. Ertragverarbeitungstabelle (hydraulische Schere)
9. Spule, die Auto entlädt
10. Normaldruckhydrauliksystem
11. Agc-Hydrauliksystem 1Set
12. Schmierendes Öl-Gassystem 1Set
13. dünnes Öl, das Station 1Set schmiert
14. Verarbeiten Sie das Schmieren der Station (Kunde bereitet sich) vor
15. Elektrisches Kontrollsystem
16. Stärkemessgerätsystem, 2sets

Fluss:

Uncoiler→Shear, schweißendes accumulator→entry Verarbeitungstabelle der table→Horizontal Spirale (schließen Sie Spannungsrolle) ein, →1# 4hi mill→2# mill→3# mill→4# mill→5# mill→exit, das Tabelle verarbeitet (schließen Sie Schere) ein, →recoiler→Coil, das Auto entlädt

Parameter:

Hydraulisches AGC-System:

• Elektrohydraulisches Servoventil: 609 Institution, EdelstahlÖltank und Rohre.
• Schließen Sie Pumpe, Behälter, Kühlvorrichtung, Filter, Energieakkumulator, Heizung, Ventilgruppen, Verschiebungs-Sensor, Druck-Sensor, AGC-Software und Computerkabinett, etc. mit ein.
• Systemdruck: 31.5MPa
• Stepless justierbares der Arbeit pressure≤18-21MPa
• Maximale herunterdrückende Geschwindigkeit
• tragendes Antihydrauliköl 46#
• Ölreinlichkeit im System: NAS7
• Temperatur von oi: 45±10℃
• Entstörungsreinlichkeit des Öls in den Rohrleitungen: 10um
• Entstörungsreinlichkeit des Öls vor Servoventil: 3um
• Entstörungsreinlichkeit des Rückholöls: 10μm
• Verbrauch des Kühlwassers: 11m3/h
• Druck des Kühlwassers in der Zirkulation: 0.4Mpa
• Elektrische Heizung: 3×2kW

Elektrisches Kontrollsystem:

• Brücke Siemens 6RA80 2 schwache Magnetgeschwindigkeit mit 4 Quadranten, die System, Siemens PLC-Programmierungsantwortsteuerung justiert.
• Lichtleiterkabel oder profibus Kabel schließen Module an, um Kommunikation zu verwirklichen, wenn die Spannung herein verbindet.
• Konstante umwickelnde Spannung mit dem umwickelnden erhöhenden Durchmesser und die Spannung aufspüren.
• Eine Hauptscheibe, zwei Bedienungsfelds, freitragende Platte an der Mühle 1#, mit gegenwärtigem, Geschwindigkeit, Spannungsanzeige.
• Kontrollsystem umfasst programmierbaren Prüfer, Touch Screen, Pumpe, Auslöser, Signalinspektion, etc., um Maschinenparameter, Laufstatus und Fehleranalyse zu zeigen, mit Druck, die Stellungsgeber, die im Regelkreis verbinden.
• Störung kommt, Warnungsbeleuchtung heraus und klingend zu erinnern und später zeigen sich anormales Signal 5mins
