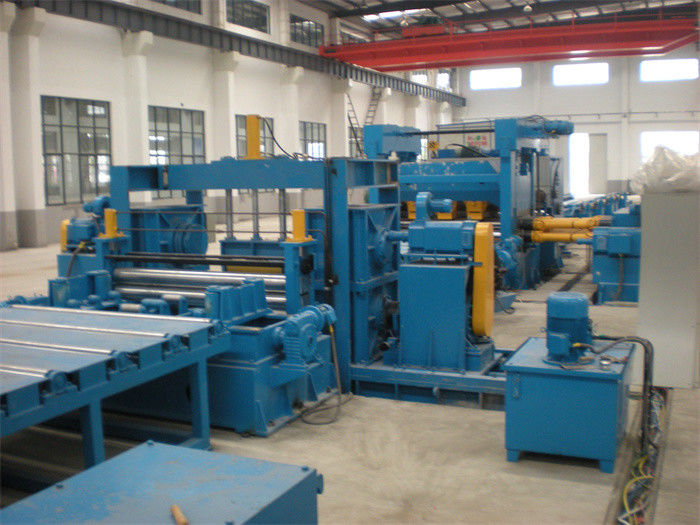

Walzstahl-ununterbrochener Hochgeschwindigkeitsschnitt zur Längen-Linie Ausrüstung mit Rand-Zutat
Unsere CTL-Linie Ausrüstung kann in einer Vielzahl von verschiedenen Arten von Anlagen gefunden werden: Stahlwerke, Metall-Service-Center und die Anlagen des Erstausrüstungsherstellers (Soem), in der Nahrungsmittel- und Getränkeindustrie, in der Elektronik, in etc.
Harte Beanspruchung Zufuhr-Linien zu den End CTL sind entworfen, um das Streifenmaterial zu einem vorbestimmten Punkt über der Schere, Halt hinaus einzuziehen und den Streifen dann zu scheren, um zu überziehen. Normalerweise sind Zufuhr-zuhaltlinien die schweren Messgerätlinien, die von 0,375" reichen (9.5mm) bis 1,00“ (25mm) in der Stärke und 24" (610mm) bis 120" (3050mm) in der Breite.
In Schleifungsgrube CTL Linien stoppt das Plattenmaterial nie im Eintrittsabschnitt der Linie. Die scherende Aktion tritt auf, während das Blatt kurzzeitig gestoppt wird, nachdem es zu einer gesetzten Länge über dem scherenden Punkt hinaus durch die Zufuhrrollen eingezogen wird. Das Versorgungssystem muss sich zu den hohen Geschwindigkeiten beschleunigen, um eine konstante durchschnittliche Schleifentiefe beizubehalten.
Ununterbrochener Hochgeschwindigkeitsschnitt zu den Längenlinien werden mit den dynamischen Scheren ausgerüstet, die entworfen sind, um das Material an Leitungsgeschwindigkeit zu schneiden und so lassen den Streifen sich ununterbrochen bewegen. Die häufigste Lösung ist Drehschere und bewegende Schere.
Im Streifen der hohen Präzision Metall, derzur Längenlinie geschnitten wird, wird Randzutat häufig besonders für Edelstahlblech, Aluminiumstahlblech angefordert.
Das Filmlamellieren wird auch im ununterbrochenen Schnitt der hohen Präzision zum Längenprozeß gesehen.
Zusammensetzung und Parameter:
| Nein. |
Zusammensetzung |
Parameter/Konfiguration |
| 1 |
Spulen-Sattel |
20-30T |
| 2 |
Doppeltes Dorn uncoiler |
Φ500-800 Millimeter, Last 30T |
| 3 |
Klemmzufuhr und fünf Rollen-Planierer |
Φ250 Millimeter, 200KW |
| 4 |
Grubenakkumulator |
6000mm |
| 5 |
Führungschiene 1# |
Hydraulisches 1000-2000mm |
| 6 |

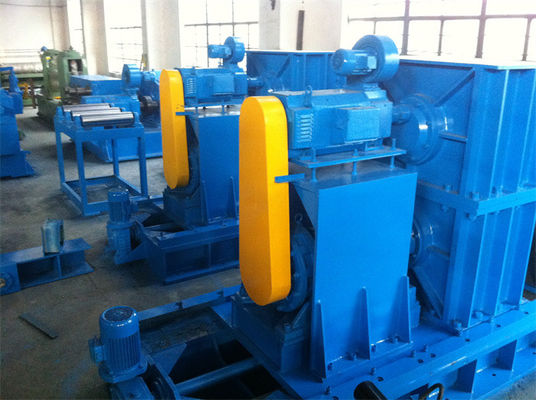

Rand-Trimmer |
Unterschiedlicher Körper, Frequenzsteuerung,
3-8mm Rand
|
| 7 |
Schrottwinde und über Rollentabelle |
Schrottführer, hydraulische Stoßwinde |
| 8 |
Führungschiene 2# |
Hydraulisches 1000-2000mm |
| 9 |
Planierer mit 11 Rollen |
4Hi, 300KW, Φ210 Millimeter, 300KW |
| 10 |
Drehgeber |
Repräsentant, Omron |
| 11 |
Hydraulische Schere |
Harte Beanspruchung, 45KW |
| 12 |
Rollentabelle |
4000mm |
| 13 |
Stapler- und x-Tabelle |
Bombenlukenart, 6m x 2 |
| 14 |
Hydrauliksystem |
Rexroth-Ventile, Yuken-Pumpe |
| 15 |
Elektrisch Kontrollsystem |
Parker DC-Antrieb, Siemens PLC und HMI |
SUS201, SUS304, Spezifikation des Edelstahl-SUS410 als Referenz:
| SUS-Reihe |
Nationaler Grad |
ASTM-Grad |
TS (Mpa) |
YS (Mpa) |
200
Cr-Mangan-Ni |
12Cr17Mn6Ni5N |
201 |
720 |
390 |
| |
12Cr18Mn9Ni5N |
202 |
680 |
356 |
300
Cr-Ni |
|
301 |
755 |
275 |
| |
0Cr18Ni9 |
304 |
680 |
320 |
| |
00Cr19Ni10 |
304L |
560 |
270 |
| |
0Cr25Ni20 |
310S |
655 |
310 |
| |
00Cr17Ni14Mo2 |
316L |
560 |
290 |
400
Cr |
1Cr13 |
410 |
|
|
| |
|
430 |
345 |
510 |
Charaktere:
1.Uncoiler/Decoiler
schwerer Schnitt zur Längenlinie behandeln schwere Stahlspulen des schweren Messgeräts. das uncoiler hat doppelte Dorne und starke gleitende Basis.
Jeder Dorn hat drei Schritte, die Öffnung und das Schließen von zwei Dornen durch Hydrozylinder.
Hinterer Spannungsmechanismus installiert auf uncoiler Basis, um abwickelende Stabilität sicherzustellen.
2. Portalrahmenspulen-Hauptöffner
Portalrahmen ist sehr stark, wenn die Niederhalterpresserolle, Rolle auf den Rahmen geraderichtet.
die hydraulische Niederhalterrollenpresse auf Stahlspule und sein herunterdrückender Winkel ist justierbar
Das Geraderichten der Rolle kann vorwärts rückwärts schieben, um Streifenkopf aufzuspüren und ihn geradezurichten.
Die Platte schaufelnd, die auf preleveler installiert ist, stützen Sie die Spule, die Hauptweile Rollenpresse-Spulenkopf geraderichten.
3. erster vor Planierer 2+5
die Rolle ist enorm und starker, reliefing interner Druck der Stahlspule, Rollenoberfläche wird verhärtet und chromiert beschichtet
Zur Entlastung die abwickelende Biegungsspannung zu entspanntem Zustand.

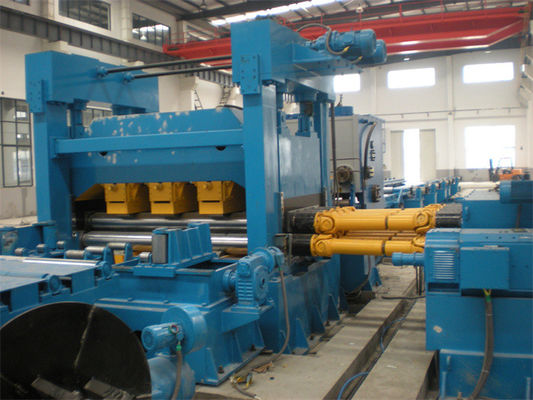

4. Hochleistungsplanierer
Zahl des Hochleistungsplanierers ist 13pcs, 11pcs, oder 9pcs, Durchmesser von Rollen ist 180mm -230mm -300mm,
Der Abstand und der Winkel von oberen Rollen und von unteren Rollen können justiert werden.
Kein Halt, der, der Planierer ununterbrochen arbeitet planiert, ohne Stahlplatte zu drücken, während Synchro- Ausschnitt, dieser für das Schützen der Stahlplattenoberfläche gut ist, ohne Prägefehler zu lassen
Wenn Schere der schneidene Halt ist, wird der Planierer unter dem Kodierermessen erfasst und gestoppt.

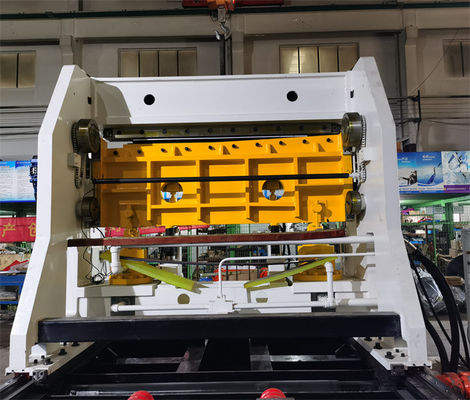

5. hydraulische Schere
Bahn-Schere: Synchro- Hochfrequenzausschnitt und starker Rahmen, starke hydraulische Station für das Scheren, großer Servomotor für Synchro- aufspürenden Stahlplattenbetrieb.
Hydraulische Schwingschere ist der Halt, der unter dem Kodierermessen schneidet.
6. automatischer Stapler
Die stapelnde Bombenluke, empfangen jedes Blatt auf Rollenhebel, öffnen die zwei Arme, um den Blattfall auf Hubtisch unten freizugeben.
Rollentabelle liefern die angehäuften Blätter, die, um zu verpacken äußerlich sind.
7. Steuerung, der ganze Prozess ist unter PLC-Steuerung im Selbstmodus.
