Aluminiummetallschnitt Längen-Maschinen-zur Drehscherfliege schnitt zur Längen-Linie Maschine 3 x 1800

Aluminiummetallschnitt Längen-Maschinen-zur Drehscherfliege schnitt zur Längen-Linie Maschine 3 x 1800
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Al (0.3-3) x 1800
Trading Properties
MOQ
1SET
Packing
3 x 40 HC
period for dispatch
100-180 Tage
payment method
L/C, T/T
Supply Capacity
15lines pro Jahr

Product Details

Hervorheben:

Aluminiummetallschnitt zur Längen-Maschine

,

Metall schnitt zu Längen-Maschine 1800mm

,

Fliege schnitt zur Längen-Linie Maschine

Name: Aluminiumblatt-schnitt Drehscherfliege zur Längen-Linie
Material: Aluminiumspulen-Blatt
Sheet Thickness: 0,3-3mm
Sheet Width: 300-1800mm
Sheet Length: 500-6000mm
Cutting Speed: 60pcs/min x 1m
Coil ID: 508mm
Coil Weight: maximales 10T
Shear Type: Drehschere
Length Tolerance: +/-0,5 mm
Flatness: 1mm/m2
Total Power: 300KW
Product Brief
Aluminiumblatt-schnitt Drehscherfliege zur Längen-Linie (3 x 1800) Aluminiumblatt ist in der Dichte, helle glatte Oberfläche, weicherer Körper, Aluminiumspule kann die sehr breiten, sehr großen Maße sein hell, gemacht vom Warmwalzen und von dann kaltwalzendem Prozess. Aluminiumspulenblattschnitt zur ...
Product Description

Aluminiumblatt-schnitt Drehscherfliege zur Längen-Linie (3 x 1800)



Aluminiumblatt ist in der Dichte, helle glatte Oberfläche, weicherer Körper, Aluminiumspule kann die sehr breiten, sehr großen Maße sein hell, gemacht vom Warmwalzen und von dann kaltwalzendem Prozess. Aluminiumspulenblattschnitt zur Längenlinie sollte Fliegenausschnitt sein, Drehschere ist leistungsfähiger Fliegenschnitt zur Längenlösung.



Charaktere:

  1. stoppen Sie nicht, ununterbrochen Aluminiumblatt ohne Rollenkennzeichen flachzudrücken
  2. Servoklemme, die mit Kodierung einzieht, um Blatthöhe, Fliegenausschnittmatch zu kennen mit der Länge
  3. Doppelte Drehscheraktionen den Schnittstandort genau sicherstellen.
  4. das Stapeln des Systems empfängt Blatt Stück für Stück, ohne Blätter zu verletzen.
  5. hallo Nivelliergerät 6 passend für das Planieren von weichen Aluminiumblättern in der hohen Präzision
  6. automatisches freitragendes uncoiler ist leistungsfähig und genau, sind Dornsegmente Zähne fesseln die Ränder, die mit einander überschneiden.



Aluminiumspulenblattspezifikation

Aluminiumspulenblatt Stärke Breite Gewicht Dichte
0.2-6mm 200-2000mm 5-6T 2.71g/m3



Aluminiumblatteigenschaften:

Kategorie Reinheit Grad Verwendung
Reihe 1xxx Al 99% 1050, 1060,1100 allgemein
2xxx Cu (3-5%) 2A16 (LY16), 2A06 (LY6) Luftfahrt
3xxx Mangan (1.0-1.5%) 3003,3004,3005,3A02, 3A21 allgemein
5xxx Magnesium (3-5%) 5052.5005.5083.6754. 5A05 allgemein, Luftfahrt
7xxx Zn 7075 Luftfahrtwerkstoffe



Zusammensetzung

  • 1.Coil, das Sattel, Aluminiumspulen des Speichers ein oder zwei speichert
  • Auto des Ladens 2.Coil. nehmen Sie eine Spule vom Sattel und laden Sie eine Spule zum uncoiler
  • Dorn 3.Single uncoiler: der hydraulische Expansionsdorn für Standard-Ф508mm, hydraulisch zentralisieren die Justage, mit Papierschäler.
  • Niederhalterrolle des Kopfes 4.Coil, Schäler, der Platte schaufelt: zu coill Kopf vom uncoiler öffnen und in Klemmzufuhr senden
  • 5.2+17 Rollen-Planierer: Rollen der Arbeit 6Hi, 2layers, mittlerer Rollen 2layers und Ersatzrollen 2layers, hintere Spannung ist zwischen Planierer und uncoiler nützlich.
  • 6. Pit Accumulator- oder Getrieberollentabelle: Grube sammeln Blatt in der Grube an, um Planierer ununterbrochene Funktion, Getrieberollentabelle sicherzustellen ist- auch durchführbar im synchronen Fliegenscheren.
  • 7. Paare Doppelscheiben, wenn Servolängen-Maß (und der Film lamellieren,): Die Servolänge, die misst (Paare von den Klemmrollen oder von Struktur mit 2+5+2 Rollen gefahren durch Servomotor und Prüfer), mit PU beschichtete Klemmrollen für das Filmlamellieren
  • Schere 8.Rotary: Schnitt von Frequenz und von Standort gemäß der Blatthöhe und der Geschwindigkeit.
  • Förderer 9.Belt: übermitteln Sie fertigen Blättern zum Stapler
  • 10.Stacker: Blatt Stück für Stück empfangen und auf dem Hubtisch oben anhäufend, Last 5T stapelnd.
  • 11.Sheets Auto, Ertragrollentabelle: liefern Sie Blätter heraus und dann verpacken. sein können zwei Autos, eins, das arbeiten und das wartende andere.
  • System 12.Hydraulic: 11KW Zahnradpumpe liefert Druck 12Mpa.
  • Kontrollsystem 13.Electric: Ein elektrisches Kabinett und zwei Bedienungsfelds (eine Konsole für das Servomessen, PLC, HMI und Stapeln, eins für das Abwickelen und das Planieren) mit den kompletten und sicheren Funktionen

Parameter:

Einzelteil Daten Einzelteil Daten
Material Aluminiumspule Planieren der Rolle Ф70mm, 17pcs
Blattbreite 500-1600 Planieren des Motors 75KW
Blechdicke 0.3-3.0 Servolängenfestlegung  7.5KW
Spulengewicht 15T Stapeln des Systems ein Satz
Streifenlänge 500-4000m Filmlamellieren verfügbar
Leitungsgeschwindigkeit 80m/min Elektrische Steuerung Siemens PLC
Zeit des Ausschnitts pro Spule 40-120mins Art des Planierers 6hi



Aluminiumblätter in den Spulen ist normalerweise im Körper weicher und in der Oberfläche, sein glatt kann Reinaluminium- oder Aluminiumlegierung. sehr häufig 1xxx, 3xxx, 5xxx, 7xxx Reihenaluminiumblätter. Streckgrenze ≥65Mpa, Dehnfestigkeit 170-305Mpa Spulenblätter kann volles weiches sein (O-Zustand), halb hart (H24), volles hartes (H18).

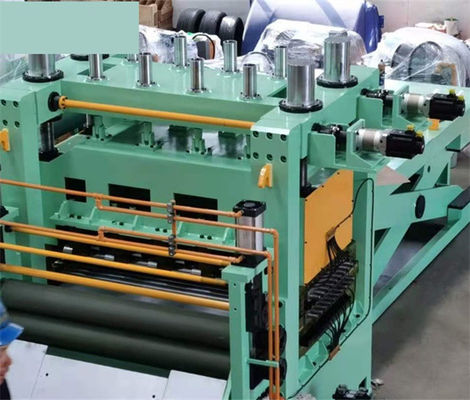

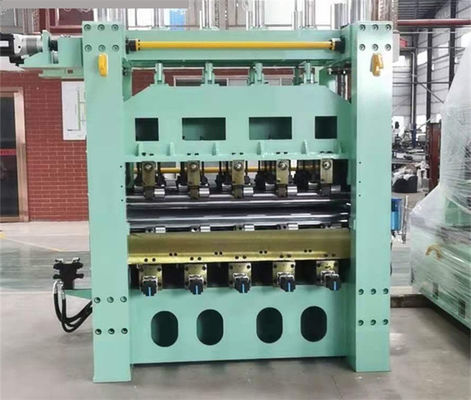

Fotos:

Aluminiummetallschnitt Längen-Maschinen-zur Drehscherfliege schnitt zur Längen-Linie Maschine 3 x 1800Aluminiummetallschnitt Längen-Maschinen-zur Drehscherfliege schnitt zur Längen-Linie Maschine 3 x 1800
