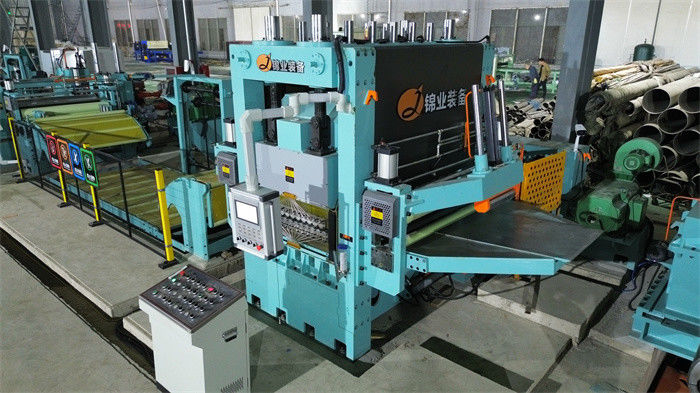

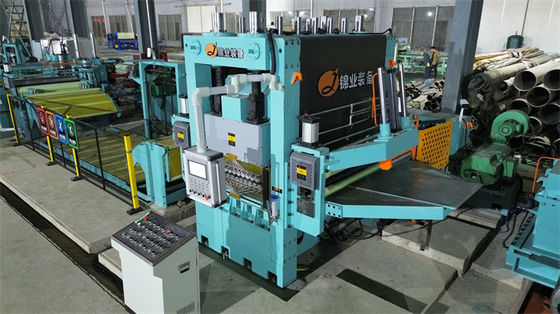

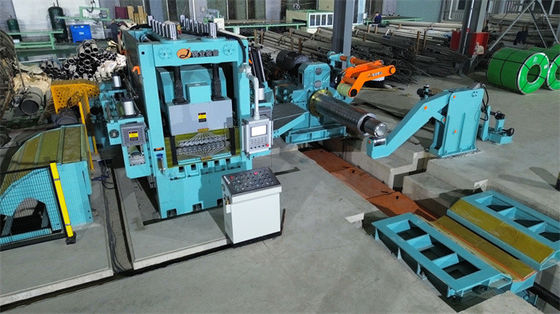

Helles Messgerät-schnitt Drehscherfliege zur Längen-Linie Maschine 3 x 1600

Helles Messgerät-schnitt Drehscherfliege zur Längen-Linie Maschine 3 x 1600
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
Fliege (0.3-3) x 1600
Trading Properties
MOQ
1SET
Packing
40HC x 3
period for dispatch
120-150days
payment method
T/T

Product Details

Hervorheben:

Schneiden Sie zur Längen-Linie Maschine 3 x 1600

,

Heller Messgerät-Schnitt zur Längen-Linie Maschine

,

Drehscherfliegenschnitt zur Längenlinie

Name: Helles Messgerät-schnitt Drehscherfliege zur Längen-Linie
Feature: Fliegenhochgeschwindigkeitsausschnitt der hohen Präzision
Material: ZYKLISCHE BLOCKPRÜFUNG, GI, PPGI, SS
Sheet Thickness: 0.3-3 mm
Sheet Width: 500-1600mm
Coil ID: 508 mm
Coil OD: 2000 mm
Coil Weight: 20-25T
Cutting Length: 200 -4000mm
Cutting Speed: 100pcs pro Minute x 600mm
Cutting Style: Drehschere
Leveler: 4Hi, 6hi
Total Power: 300 kW
Land Area: 30m x 8m
Product Brief
Leichtgauge Rotationsschere Fliegenschneidemaschine zur Längenschneidmaschine (3 x 1600) Rotary Shear Fly Cut to Length Line ist eine fortschrittliche Hochgeschwindigkeitsmaschine mit hoher Präzision, geeignet für das Schneiden von Leichtmetallblechen: Dabei handelt es sich um eine sehr hohe Anzahl ...
Product Description

Leichtgauge Rotationsschere Fliegenschneidemaschine zur Längenschneidmaschine (3 x 1600)



Rotary Shear Fly Cut to Length Line ist eine fortschrittliche Hochgeschwindigkeitsmaschine mit hoher Präzision, geeignet für das Schneiden von Leichtmetallblechen:

  • Dabei handelt es sich um eine sehr hohe Anzahl von Produkten, bei denen die Produktion von Stahlblechen in der Regel in einem bestimmten Bereich stattfindet.Höhere Gewichtsproduktion von geschnittenen Blättern erfordert eine schnellere Liniengeschwindigkeit, während das normale Stoppschneiden das Schneiden mit sehr hoher Frequenz nicht erreichen kann und die Liniengeschwindigkeit begrenzt ist.
  • Die Länge der dünnen Bleche beträgt in der Regel nur kurze und maximal 3 m oder 4 m. Die dünne Bleche kann leicht in einem schnellen Schlag durch Fly-Rotationsschneiden abgeschnitten werden: die Bleche läuft mit einer stabilen Geschwindigkeit.Drehschere dreht und schneidet ein Blatt in einem Clycle unter der geschlossenen Schleife Länge Feedback, max. Schneidfrequenz bis zu 150 mal/min. lineare Produktionsgeschwindigkeit bis zu 80 m/min.
  • Fly-Schere ist hochpräzise, angetrieben durch Servomotor, berechnet genau die kommende Länge des Blades und passt Schere Drehgeschwindigkeit in Schlag zu schneiden,die Schneidgeschwindigkeit wird automatisch je Blattlänge angepasst.
  • Die Fliegenschnittlinie ist kontinuierlich, von der Entwicklung, dem Nivellieren, der Zuführung mit zwei Walzen, dem Filmen, der Drehschere, den Förderriemen, den doppelten Staplern,Das Steuerungssystem ist hoch konfiguriert mit großen Bildschirmen, Sensoren, SPS, Kontaktoren, Relais usw.

Vergleich von 2 mm und 0,2 mm Spulen:

  Spezifikation der Spule Länge des Blattes Geschwindigkeit der Schneidleitung Schneidzeit pro Spirale
0.2 mm Spulenplatte 508 mm ID, Breite von 1250 mm, 15 T ~7500m 80 m/min 95 Minuten
2 mm Spulenblatt 508 mm ID, 1250 mm Breite, 15 T ~ 750m 80 m/min 9.5 Minuten



Parameter:

Rohstoffe und Fertigprodukte
Rohstoffe Kaltverzinkte, kaltgewalzte, farblich beschichtete Spulen
Mechanische Eigenschaften Zugfestigkeit σb≤460Mpa, σ0,2≤280Mpa
Stärke 0.3-3.0 mm,
Breite 500 mm bis 1600 mm (maximal)
Eine Überdosis. ≤ Φ1800 mm
- Ich weiß nicht. Φ508 mm (mit Dichtungen auf Φ610 mm vergrößert)
Maximalgewicht 15 t, 20 t
Länge des Blattes 200 bis 4000 mm
Längentoleranz L0= 1M±0,3 mm (einheitliche Geschwindigkeit)
L0= 1 M±0,4 mm (Beschleunigung / Verzögerung)
Toleranz für die diagonale Länge L1= 1M±0,5 mm
Stapelhöhe 650 mm Max (Holzstütze ca. 150 mm hoch)
Maximale Stapelgewicht 5 Tonnen



  Parameter für Flug-CTL
1 Lineare Geschwindigkeit 0 bis 80 m/min
2 Drehgeschwindigkeit 0 bis 15 m/min
3 Stromversorgung 380V / 50Hz / 3PH
4 Installierte Leistung Ungefähr 280 kW
5 Kreuzschnitt Zwei Messer fliegen gegen das Schneiden
Schneidmechanismus Schienenschneiden
6 Steuern AC, CNC und PLC-Steuerung
7 Antriebsmotor a. Entwicklungsmotor: Wechselstrom 37 kW b. Nivellierungsmotor: Wechselstrom 90 kW

c. Servomotor für Dreh- und Scheren:

Wechselstrom 110 kW



Zusammensetzung:

  Artikel 1 Qty
1 Ladestation 1
2 Lastwagen 1
3 Schleifmaschine 1
4 Präzisionsnivelliermaschine (19 Walzen) 1
5 Servozuführungsvorrichtung (einschließlich Laminationsvorrichtung) 1

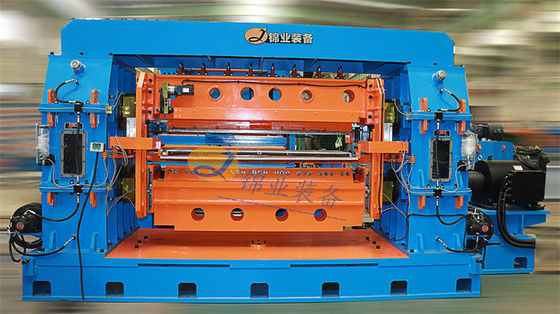

6 Rotations-Hochgeschwindigkeits-Flugschneider 1
7 Drei-Stufen-Gürtelförderer 1
8 1St.Automatische Blechsammelmaschine 1
9 2undAutomatische Sammelmaschine 1
10 Hydraulisches System 1
11 Pneumatisches System 1
12 Schmiersystem 1
13 Elektrische Anlage 1



Helles Messgerät-schnitt Drehscherfliege zur Längen-Linie Maschine 3 x 1600Helles Messgerät-schnitt Drehscherfliege zur Längen-Linie Maschine 3 x 1600Helles Messgerät-schnitt Drehscherfliege zur Längen-Linie Maschine 3 x 1600
