Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
SS 4,0-16,0 x 2000
Trading Properties
MOQ
1SET
Packing
10 x 40 HC
period for dispatch
180-200 Tage
payment method
L/C, T/T
Supply Capacity
15 Sätze pro Jahr

Product Details

Hervorheben:

Platte schnitt zur Längen-Linie Maschine

,

SUS200 schnitt zur Längen-Linie Maschine

,

Schwerer Messgerätschnitt zur Längenlinie

Name: Schweres Edelstahlblech auf Länge geschnitten
Material: SUS201, SUS304, SUS410
Sheet Thickness: 4-16mm
Sheet Width: 1000-2000mm
Sheet Length: 2000-12000mm
Cutting Speed: 10 Stück/min x 2 m
Coil ID: 508mm
Coil Weight: 30T
Length Tolerance: +/-0,5 mm/m
Flatness: 2mm/m2
Total Power: 700KW
Land Area: 50m x 10m
Product Brief
Schwere Edelstahl-Platte des Messgerät-SUS200 schnitt zur Längen-Maschine mit Rand-Zutat Schwerer Messgerät-Edelstahlblechschnitt zur Längenlinie muss doppeltes stärkeres sein, das des gleichen Blattes des Messgerätunlegierten stahls, unterdessen Rollen PU sind, die für schützende Edelstahlblechober...
Product Description

Schwere Edelstahl-Platte des Messgerät-SUS200 schnitt zur Längen-Maschine mit Rand-Zutat

Schwerer Messgerät-Edelstahlblechschnitt zur Längenlinie muss doppeltes stärkeres sein, das des gleichen Blattes des Messgerätunlegierten stahls, unterdessen Rollen PU sind, die für schützende Edelstahlblechoberfläche beschichtet wird, es ist Schnitt der harten Beanspruchung der hohen Präzision zur Länge und Kosten machen, ist viel mehr als normaler Schnitt zur Längenlinie Budget.
Das Planieren beschleunigen zu 30m/min und schneiden Frequenz 6-8pcs x 3m pro Minute.
Edelstahl, wie SUS200, SUS300, Reihe SUS400, verglichen mit normaler Kohlenstoffstahl Streckgrenze ≤270Mpa dehnbares strength≤465Mpa, Edelstahlblechstärke Streckgrenze ≤500Mpa dehnbares strength≤800Mpa

Charaktere:
1.Uncoiler/Decoiler
das uncoiler hat doppelte Dorne und starke gleitende Basis.
Jeder Dorn hat drei Schritte, die Öffnung und das Schließen von zwei Dornen durch Hydrozylinder.
Hinterer Spannungsmechanismus installiert auf uncoiler Basis, um abwickelende Stabilität sicherzustellen.

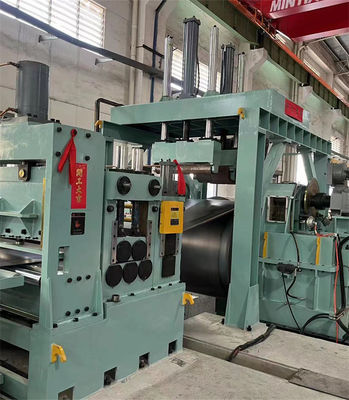

2. Portalrahmenspulen-Hauptöffner
Portalrahmen ist sehr stark, wenn die Niederhalterpresserolle, Rolle auf den Rahmen geraderichtet.
die hydraulische Niederhalterrollenpresse auf Stahlspule und sein herunterdrückender Winkel ist justierbar
Das Geraderichten der Rolle kann vorwärts rückwärts schieben, um Streifenkopf aufzuspüren und ihn geradezurichten.
Die Platte schaufelnd, die auf preleveler installiert ist, stützen Sie die Spule, die Hauptweile Rollenpresse-Spulenkopf geraderichten.
3. erster vor Planierer 2+5
Doppelte Klemmrollen empfängt Spulenkopf und Klemme ziehen den Spulenkopf vorwärts ein.
die prelever Rollen sind groß und starker, reliefing interner Druck der Stahlspule, Rolle wird und verhärtetes sehr tragbares gemildert
Das preleveler wird durch DC-Motor und -fahrer gefahren, synchronisiert mit Hauptplanierer.

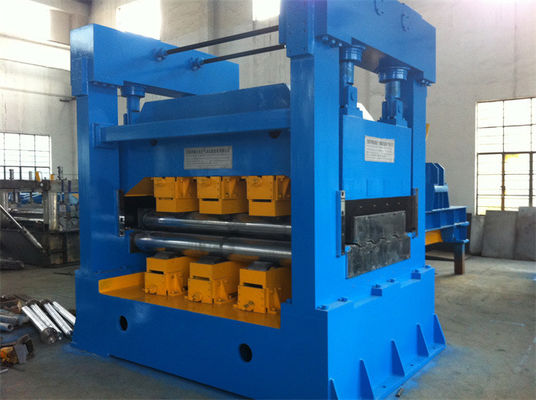

4. Hochleistungsplanierer
Zahl des Hochleistungsplanierers ist 13pcs, 11pcs, oder 9pcs, Durchmesser von Rollen ist 180mm -230mm -300mm,
Der Abstand und der Winkel von oberen Rollen und von unteren Rollen können justiert werden.
Der Planierer ist, zwei Schichten bearbeiten Rollen vier hoch und zwei Schichtersatzrollen, die Ersatzrollenjustage können Druck-Sensor und Servomotoren manuell oder durch sein.
5. Hydraulische Schere
Hydraulische Schwingschere ist der Halt, der unter dem Kodierermessen schneidet.
6. Automatischer Stapler
Die stapelnde Bombenluke, empfangen jedes Blatt auf Rollenhebel, öffnen die zwei Arme, um den Blattfall auf Hubtisch unten freizugeben.
Rollentabelle liefern die angehäuften Blätter, die, um zu verpacken äußerlich sind.
7. Steuerung, der ganze Prozess ist unter PLC-Steuerung im Selbstmodus.
8. Längenausschnitt und Blattflachheit sind genau

Zusammensetzung und Parameter:

Nein.ZusammensetzungParameter/Konfiguration
1Spulen-Sattel20-30T
2Doppeltes Dorn uncoilerΦ500-800 Millimeter, Last 30T
3Klemmzufuhr und fünf Rollen-PlaniererΦ250 Millimeter, 200KW
4Grubenakkumulator6000mm
5Führungschiene 1#Hydraulisches 1000-2000mm
6Rand-Trimmer

Unterschiedlicher Körper, Frequenzsteuerung,
3-8mm Rand

7Schrottwinde und über RollentabelleSchrottführer, hydraulische Stoßwinde
8Führungschiene 2#Hydraulisches 1000-2000mm
9Planierer mit 11 Rollen4Hi, 300KW, Φ210 Millimeter, 300KW
10DrehgeberRepräsentant, Omron
11Hydraulische SchereHarte Beanspruchung, 45KW
12Rollentabelle4000mm
13Stapler- und x-TabelleBombenlukenart, 6m x 2
14HydrauliksystemRexroth-Ventile, Yuken-Pumpe
15Elektrisch KontrollsystemParker DC-Antrieb, Siemens PLC und HMI


SUS201, SUS304, Spezifikation des Edelstahl-SUS410 als Referenz:

SUS-ReiheNationaler GradASTM-GradTS (Mpa)YS (Mpa)
200
Cr-Mangan-Ni
12Cr17Mn6Ni5N201720390
 12Cr18Mn9Ni5N202680356
300
Cr-Ni
 301755275
 0Cr18Ni9304680320
 00Cr19Ni10304L560270
 0Cr25Ni20310S655310
 00Cr17Ni14Mo2316L560290
400
Cr
1Cr13410
  430345510
