Schwerer Messgerät-Stahl schnitt zur Längen-Linie Maschine mit Selbststapler
Product Details
16mm Schnitt zur Längen-Linie Maschine
,4mm Schnitt zur Längen-Linie Maschine
,Stahlspulentrennlinie des schweren Messgeräts
Schwerer Messgerät-Stahl schnitt zur Längen-Linie Maschine mit Selbststapler

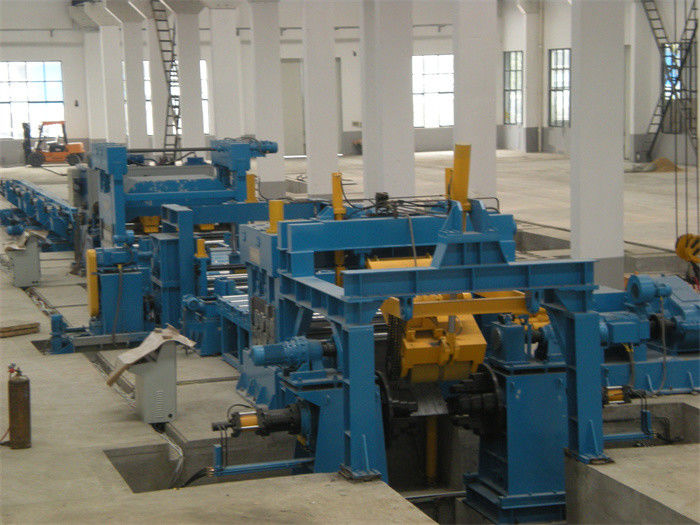

Schwerer Stahlblechschnitt des Messgeräts zur Längenlinie umfasst die Spule, die Sattel, Bespulungsauto, uncoiler, Portalrahmenspulen-Kopföffner, vor Planierer vorbereitet, rollen Tabelle (Führungschiene, Randtrimmer), rollen Tabelle, Führungschiene, Planierer 1, oder 2, Kodierer, Schere, übermitteln, Tabelle, Klemmzufuhr, automatischer Stapler zu rollen.
Hochleistungssteuerung des dynamischen Prozesses, obgleich Maschine nicht so genau so glatt als Edelstahlblechausschnitt, der Kohlenstoffstahl-Spulen-Blattschnitt zur Längenlinie automatische Linie der hohen Konfiguration ist.
- Normale Kohlenstoffstahl Streckgrenze ≤270Mpa dehnbares strength≤465Mpa,
- Wenn die Stahlblechstrecke über der Kapazität eines Planierers, wie 1-10mm hinaus, 2-12mm, zwei Planierer ist, sind eins, das kleiner sind und eins, das größer ist, passend, unterdessen zweimal planierend, zuerst raues planierend und dann feines planierend, ist gut, flache Blätter zu geben.
- Das Stapeln nimmt einfaches Gestell an, um Blätter von den Klemmrollen zu empfangen und pneumatische Schieber jedes Blatt zu ordentlichem dann zu drücken.
- Kodierungslängenmaß-Blatthöhe mit Geschwindigkeit von ungefähr 30m/min, 2m Blatt x 8pcs pro Minute.
- Automatischer Stapler: die Fachart, die Rollenhebel empfängt, empfängt Stahlblech durch Pneumatikzylinder, hydraulisches up-down bewegliche Aufzugtabelle, pneumatische Seite und Querschieber, Blattbreite ist die Schraubenstange, die durch Motor, Ertragrollentabelle übertragen justiert wird rückwärts, Blätter heraus, Ablenkplatte, um Blattenden zu stoppen.
Zusammensetzung und Parameter:
| Nein. | Zusammensetzung | Parameter/Konfiguration |
| 1 | Spulen-Sattel | 35T |
| 2 | Doppeltes Dorn uncoiler | Φ500-800 Millimeter, Last 35T |
| 3 | Klemmzufuhr und fünf Rollen-Planierer | Φ230 Millimeter, 75KW |
| 4 | Grubenakkumulator | 6000mm |
| 5 | Führungschiene 1# | Hydraulisches 1000-2000mm |
| 6 | Planierer mit 11 Rollen | 4Hi, 160KW, Φ210 Millimeter |
| 7 | Drehgeber | Repräsentant, Omron |
| 8 | Hydraulische Schere | Harte Beanspruchung, 45KW |
| 9 | Rollentabelle | 5000mm |
| 10 | Stapler | 12m 5 Schieber |
| 11 | Hydrauliksystem | Vitory-Ventile, Yuken-Pumpe |
| 12 | Elektrisch Kontrollsystem | Parker DC-Antrieb, Siemens PLC und HMI |
Charaktere:

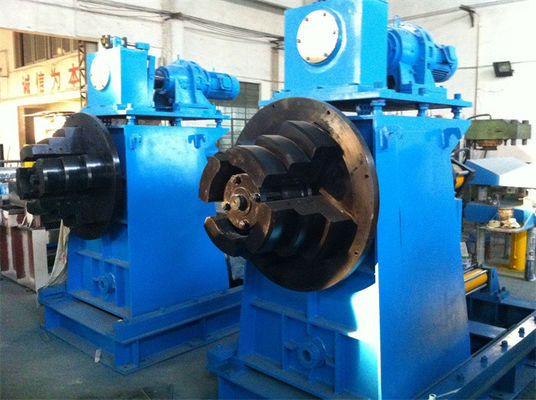

1.Uncoiler/Decoiler
schwerer Schnitt zur Längenlinie behandeln schwere Stahlspulen des schweren Messgeräts. das uncoiler hat doppelte Dorne und starke gleitende Basis.
Jeder Dorn hat drei Schritte, die Öffnung und das Schließen von zwei Dornen durch Hydrozylinder.
Hinterer Spannungsmechanismus installiert auf uncoiler Basis, um abwickelende Stabilität sicherzustellen.
2. Portalrahmenspulen-Hauptöffner
Portalrahmen ist sehr stark, wenn die Niederhalterpresserolle, Rolle auf den Rahmen geraderichtet.
die hydraulische Niederhalterrollenpresse auf Stahlspule und sein herunterdrückender Winkel ist justierbar
Das Geraderichten der Rolle kann vorwärts rückwärts schieben, um Streifenkopf aufzuspüren und ihn geradezurichten.
Die Platte schaufelnd, die auf preleveler installiert ist, stützen Sie die Spule, die Hauptweile Rollenpresse-Spulenkopf geraderichten.
3. erster vor Planierer 2+5
die Rolle ist enorm und starker, reliefing interner Druck der Stahlspule, Rollenoberfläche wird verhärtet und chromiert beschichtet
Zur Entlastung die abwickelende Biegungsspannung zu entspanntem Zustand.
4. Hochleistungsplanierer
Zahl des Hochleistungsplanierers ist 13pcs, 11pcs, oder 9pcs, Durchmesser von Rollen ist 180mm -230mm -300mm,
Der Abstand und der Winkel von oberen Rollen und von unteren Rollen können justiert werden.
Kein Halt, der, der Planierer ununterbrochen arbeitet planiert, ohne Stahlplatte zu drücken, während Synchro- Ausschnitt, dieser für das Schützen der Stahlplattenoberfläche gut ist, ohne Prägefehler zu lassen
Wenn Schere der schneidene Halt ist, wird der Planierer unter dem Kodierermessen erfasst und gestoppt.
5. hydraulische Schere: Motor der Hydraulikpumpe 30KW
6. Steuerung, der ganze Prozess ist unter PLC-Steuerung im Selbstmodus.
