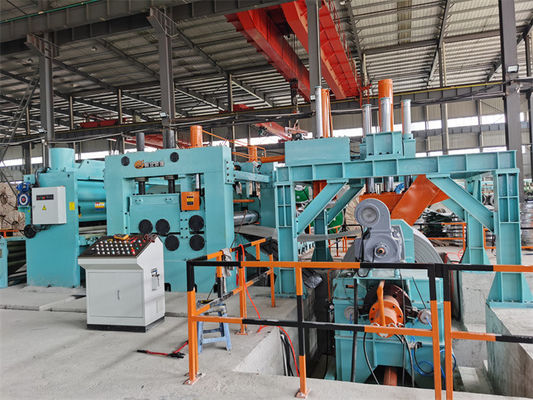

Schwergewichts-HR-Stahlplatten-Doppelniveller, auf Längenlinie geschnitten
Schwergewicht HR Stahlblech ist Kohlenstoffstahlblech Q235, Q345, S355, Ausfallfestigkeit ≤270Mpa Zugfestigkeit ≤465Mpa, die bis zur Länge geschnittene Ebene ist schwere Leistung einschließlich Decoiler,mit einem oder zwei Ebenen, Scheren, Übertragen Rollen Tisch und Stapler. Die Blechlänge Messung ist Encoder in Codierung Roller auf Ebene installiert. Für HR Blätter, Stacker ist einfache Struktur:Pinch rolls schickt das Blatt auf das Stapelregal und dann schieben die Schieber das Blatt ordentlichDoppelniveller bedeuten Vorniveller für die grobe Nivellierung und Hauptniveller für die feine Nivellierung, der Vorniveller ist 2 hi, der feine Niveller ist 4 high,die Synchronisierung zwischen ihnen wird durch Drehzahlregler unter PLC gesteuert.
Zusammensetzung und Parameter
| - Nein. Ich weiß nicht. |
Zusammensetzung |
Parameter / Konfiguration |
| 1 |
Sattel mit Spirale |
20 bis 30 T |
| 2 |
mit einer Breite von nicht mehr als 15 mm |
Φ500-800 mm, Belastung von 30 Tonnen |
| 3 |
Schnall- und Fünf-Roller-Ebeneinrichtung |
Φ220 mm, 55 -75 kW |
| 4 |
mit einer Leistung von mehr als 1000 W |
6000 mm |
| 5 |
Seitenführer 1# (optional) |
Hydraulische 1000-2000 mm |
| 6 |
Rand Trimmer (optional) |
Getrennter Körper, Frequenzsteuerung,
3-8 mm Kante
|
| 7 |
Schrottwickler und Überrolltisch (optional) |
Schrottführer, hydraulischer Schubwindler |
| 8 |
Seitenführer 2# |
Hydraulische 1000-2000 mm |
| 9 |
11 Rollenhalter |
4Hi, 132KW, Φ190 mm |
| 10 |
Drehcodeur |
Vertreter von Omron. |
| 11 |
Hydraulische Schere |
Schwere Leistung, 22 kW |
| 12 |
Rolltisch |
4000 mm |
| 13 |
Stacker |
Einfacher Regaltyp, 12 m |
| 14 |
Hydraulisches System |
Vitory-Ventile, Yuken-Pumpe |
| 15 |
Elektrische Steuerung |
Parker Gleichspannantrieb, Siemens PLC und HMI |
Charaktere:
1.Entwickler / Entwickler
Schwergeschnittener Linienhandgriff mit schweren Stahlspulen von schwerem Spannweite. Der Entwickler hat doppelte Mandrels und starke Schiebebäder.
Jeder Mandrel hat drei Stufen, die Öffnung und Schließung von zwei Mandrels durch hydraulische Zylinder.
Rückspannungsmechanismus, der an der Oberseite der Entwicklerbasis installiert ist, um die Stabilität des Entwickelns zu gewährleisten.
2. Portalrahmen Spirale Kopföffner
Der Portalrahmen ist sehr stabil, mit einer Schneckenpressrolle und einer Geradenrolle auf dem Rahmen.
die hydraulische Schnubberrolle drückt auf die Oberseite der Stahlspule, und der Druckwinkel ist einstellbar,
Die Ausrichtungsrolle kann vorwärts und rückwärts gleiten, um den Streifenkopf zu verfolgen und zu ausrichten.
Die auf dem Vorleveler installierte Schaufelplatte unterstützt den Spulenkopf, während der Spulenkopf durch die Rollpresse ausgerichtet wird.

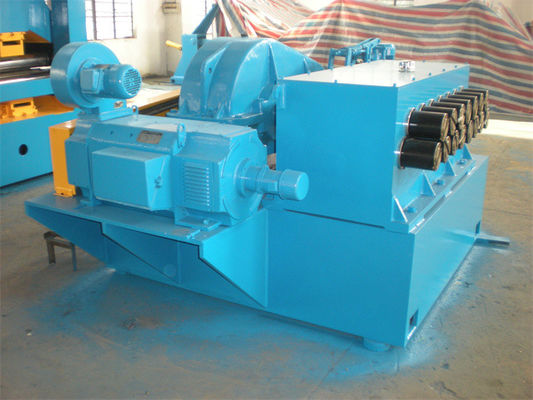

3. Erster 2+5 Vorleveler
Die Walze ist riesig und stark, entlastet die innere Belastung der Stahlspule, die Walzoberfläche ist gehärtet und chrombeschichtet.
Um die entwickelte Biegungsspannung in einen entspannten Zustand zu bringen.

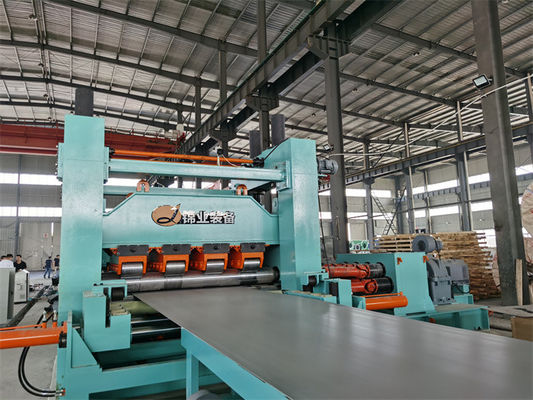

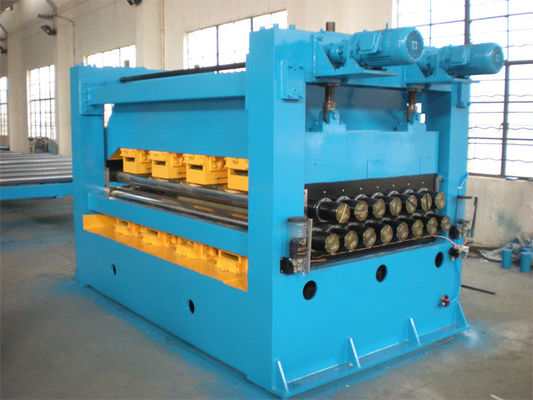

4. Schwerlast-Ebeneiler
Die Anzahl der schweren Ebenen ist 13 Stück, 11 Stück, 9 Stück, der Durchmesser der Rollen ist 180 mm -230 mm -300 mm,
Der Abstand und der Winkel der oberen und unteren Walzen können angepasst werden.
Kein Stop-Ebenenlegung, die Ebene kontinuierlich arbeiten, ohne Pressen Stahlplatte während Synchro-Schneiden, das ist gut für den Schutz der Stahlplatte Oberfläche, ohne Rollen Markierung
Wenn die Schere aufhört zu schneiden, wird der Nivellierer geklemmt und während der Messung durch den Encoder gestoppt.
5. Hydraulisches Scheren
Scheren: Synchro Hochfrequenzschneiden und starker Rahmen, starke hydraulische Station zum Scheren, großer Servomotor zum synchronen Verfolgen von Stahlplatten.
Hydraulische Schaukelschere wird unter Encodermessung gestoppt.
6. Automatische Steuerung, der gesamte Prozess ist unter PLC-Steuerung im Automatikmodus.
