Edelstahl-hohe Präzisions-Spule, die Linie Maschinen-Doppelslitter optional aufschlitzt

Edelstahl-hohe Präzisions-Spule, die Linie Maschinen-Doppelslitter optional aufschlitzt
Basic Properties
country of origin
Wuxi, China
Brand Name
Jinye
PRODUCT MODEL
SS (0,3-3) x 1600
Trading Properties
MOQ
1SET
Packing
4 x 40 HC
period for dispatch
120-180days
payment method
L/C, T/T
Supply Capacity
10 Sätze pro Jahr

Product Details

Hervorheben:

Hohe Präzisions-Spule

,

die Linie Maschine aufschlitzt

,

Edelstahl

Mother Coil: SUS 200, 300, 400
Coil Inner Diameter: 508mm, 610mm
Coil Outer Diameter: 2000mm
Max Coil Weight: 20T
Slitter Arbor: 240mm
Recoil Mandrel: 508 mm nahtlos
Slitting Speed: 120mpm
Land Occupation: 30 m lang x 9 m breit
Number Of Slitting: 3mm 12Schlitze
Slitting Precision: +-0,10 mm
Total Power: 400kw
Feeding Direction: Besonders angefertigt
Product Brief
Edelstahl-hohe Präzisions-Spule, die Linie Maschine (Doppel, aufschlitzt slitter optional) Hohe Präzisions-Edelstahl-Spule, welche die Linie aufschlitzen, sehr starke und sehr genau. Weil, verglichen mit normaler Kohlenstoffstahl Streckgrenze ≤350Mpa dehnbares strength≤550Mpa, Edelstahlblechstärke ...
Product Description

Edelstahl-hohe Präzisions-Spule, die Linie Maschine (Doppel, aufschlitzt slitter optional)



Hohe Präzisions-Edelstahl-Spule, welche die Linie aufschlitzen, sehr starke und sehr genau. Weil, verglichen mit normaler Kohlenstoffstahl Streckgrenze ≤350Mpa dehnbares strength≤550Mpa, Edelstahlblechstärke Streckgrenze ≤550Mpa dehnbares strength≤780Mpa und viel höherer elastischer Stärke





Da Stahl der hohen Qualität, Edelstahlblechoberfläche hell und glatt ist, muss in aufschlitzendem Prozess gut geschützt werden, alle Getrieberollen sind PU-Gummi beschichtet.



Eigenschaften

1. Sehr starkes cantileveler decoiler und Spulenöffnungspresserolle und -schäler, die Platte, mit Papierschalengerät schaufeln

2.Slitter: Slitterstände, Wellen, Messer sind größerer und stärkeres als normaler Slitter. Antriebsleistungsstärke ist ungefähr 40% mehr als normaler vorbildlicher Slitter.

die Rollen des Getriebes 3.All sind PU-beschichtet, um Überziehschutzanlagen-Blattoberfläche von Grund auf neu zu vermeiden Gummi.

Schleife der Grube 4.Accumulator ist und tief genug, sich des elastischen Edelstahlstreifenansammelns zu vergewissern länger.

Einheit der Bestimmung 5.Tension, Rolle und Wolle zu besitzen glaubte, um justierbare stabile Spannung für das Zurückdrängen zur Verfügung zu stellen.

6.Recoiler hat die Portalrahmenart overarm Trennzeichen, von der Spitze, zum des Trennens von Streifen zu drücken.

7.Slitting beschleunigen zu 120m/min, Aufschlitzen der hohen Präzision.

Messer 8.Slitting sind spezielles Material SKD11, H13K, SLD, etc.

System 9.Hydraulic, wie Hydrozylinder, Ventile, sind robust und dauerhafter.



Aufschlitzen von Präzision:

  • Schlitzbreitentoleranz: ≦0.10mm; Aufgeschlitztes width<300mm, Stärke <1.2mm, schlitzte Breite tolerance≦0.05mm auf;
  • Aufgeschlitzte Wölbung: ≦0.5mm/M für Streifen von weit als 300mm, ≦1.0mm/M für Streifen von <300mm>
  • Grate: ≦0.05mm oder sagen, nicht mehr als 5% vorbei des 1mm Stärkestreifens, der mit stabiler Geschwindigkeit unter Zuständen von scharfen Messern aufschlitzt und richtige Messerabstände.
  • Rückzug staggering≦±0.5mm (mit stabiler Geschwindigkeit, Geschwindigkeitsänderung nicht so schnell
  • Rückzug turriform: ≦±2.0mm (am maximalen umwickelnden Durchmesser

Parameter:

Linie 0,3 -3 x 1600 120mpm aufschlitzen Parameter
Kommende Stahlspulen ID508mm, 610mm, OD1800mm, Spulengewicht 20T
Fertige Babyspulen ID508mm, OD1800mm, Spulengewicht 20T maximal
Mutterspulenbreite 300-1600mm
Babyspulenbreiten 30mm -600mm
Zahl des Aufschlitzens 1mm x 30slits; 3mm x 15slits
Hauptmotoren Slitter 132KW + Recoiler 160KW
Slittermesser ID240 x OD360 x 15mm SKD11 HRC58-61
Recoiler-Dorn Nahtloser Dorn
Optional Doppelslitter des schnellen Austausches
Aufschlitzen von Geschwindigkeit 0-120mpm justierbar
Konfiguration Siemens PLC, Parker Drive, Rexroth-Ventile
Aufschlitzen von Präzision Schlitzbreite ±0.1mm; Wölbung ±0.1mm/m; Büro 5% der Stärke; Rückzugbuckel<0>



Konfiguration:

Teil Materiell, verarbeitend, Marke
Welle, Achse, Rolle 42CrMo, HB250-275
Slitterlaube 42CrMoforging, HB280-300, Oberflächen-MF HRC50-55, harte Chrombeschichtung, Oberflächenpolieren
Feld, Basis Q235-A, schweißende Stahlplatten Q345 (16Mn), Vergütungsbehandlung
Getriebekörper Q345 schweißende Platten, Wärmebehandlung, Strahlen, Zündkapselmalerei
Gänge: 40Cr Schmiedeeisen, HB240-255, Zähne härtete Oberfläche, die geriebenen Zähne
Segmente Uncoiler Recoiler: 55# warf Stahl-, das Mildern, harte Chrombeschichtung und das Polieren
Hydraulikpumpe Yuken-pistion variable Pumpe
PLC Siemens S200
Lager HRB, ZWZ, SKF
Pneumatische Teile Airtac, SMC

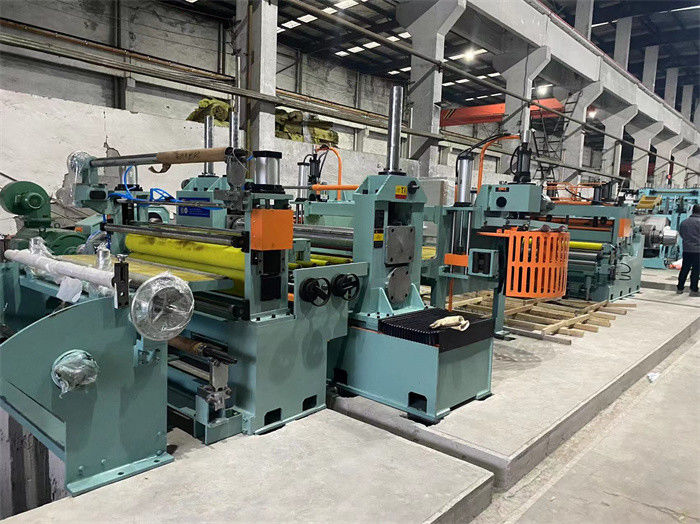

Edelstahl-hohe Präzisions-Spule, die Linie Maschinen-Doppelslitter optional aufschlitzt

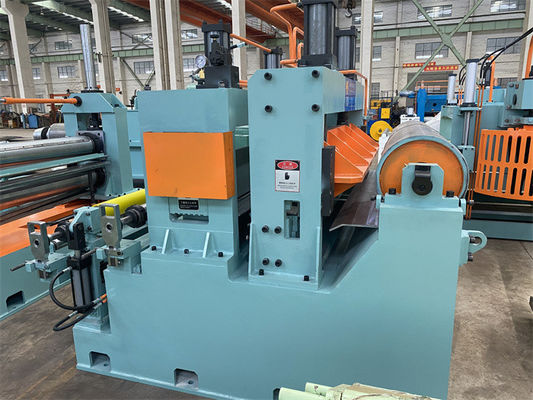

Edelstahl-hohe Präzisions-Spule, die Linie Maschinen-Doppelslitter optional aufschlitztEdelstahl-hohe Präzisions-Spule, die Linie Maschinen-Doppelslitter optional aufschlitztEdelstahl-hohe Präzisions-Spule, die Linie Maschinen-Doppelslitter optional aufschlitzt
