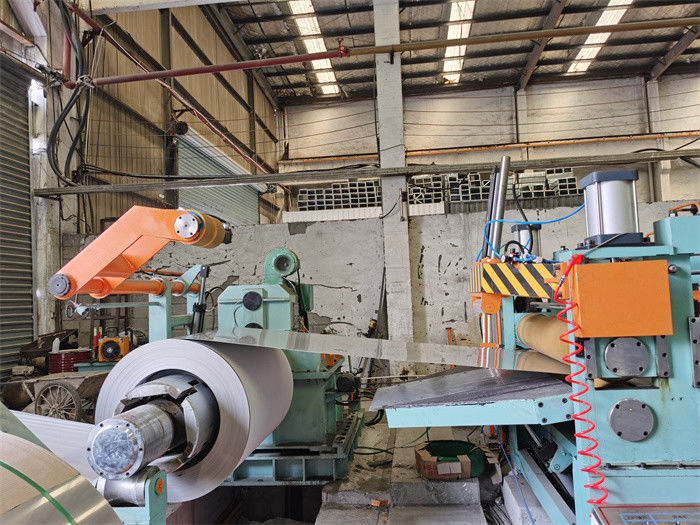

Hohe Präzisions-automatisches Hochgeschwindigkeitsstahlblech, das Linie Maschine aufschlitzt
Product Details
0.3-3 x 1300 aufschlitzende Linie Maschine
,100m/min
,das Linie Maschine aufschlitzt
Hohe Präzisions-automatisches Hochgeschwindigkeitsstahlblech, das Linie Maschine aufschlitzt
Die Hauptmerkmale dieser Maschine umfassen:
Hohes Maß Automatisierung: automatische Fütterung, automatischer Ausschnitt, automatische Wicklung, vollautomatische Steuerung, kein Bedarf an der manuellen Intervention, Handarbeit in der Produktion verringernd.
Schnittfreudige Genauigkeit: Diese Maschine annimmt moderne Schneidtechnik, die die Hochpräzision und Hochgeschwindigkeitsausschnitt erzielen kann und Produktqualität effektiv verbessern.
Starke Verarbeitungsfähigkeit: Die Stahlplattentrennlinie hat starke Verarbeitungsfähigkeit, die mehrfache Stahlplatten von verschiedenen Spezifikationen und von Stärken gleichzeitig verarbeiten kann, um unterschiedlichen Produktionsbedarf zu erfüllen.
Starke Anpassungsfähigkeit: Diese Maschine ist für den Schnitt von Massenstahlplatten, aber auch für den Schnitt von verschiedenen Arten von Platten, wie Edelstahlplatten, Farbstahlplatten, etc. nicht nur passend.
Deshalb sind automatische Stahlplattentrennlinien in der Stahlindustrie, besonders in den Industrien wie Automobildes baus und Haushaltsgeräten der herstellung, des Aerospaces, mit wichtigem Anwendungswert weitverbreitet.
Zusammensetzung
Die Spule, die Sattel, Bespulungs-Auto, Uncoiler, Spulen-Hauptöffner-, Klemmzufuhr u. Vor-Planierer vorbereitet, scheren, bilden Akkumulator 1, Eintrittsführer, Slitter-, Schrottwinde, Pit Accumulator 2, Spanner und Vorabscheider, Postenschere und Ablenkerrolle, recoiler mit overarm Trennzeichen, die Spule Löcher, die Auto entlädt, (Drehkreuz)
- Uncoiler: freitragende Art des einzelnen Dorns für Spulenlast 15-20T oder doppeltes Verjüngungsköpfe uncoiler für 20 -30T
- Klemmezufuhr und Preleveler: Klemmeinziehender Stahlstreifen zum Slitter im Stoß und im Zufuhrstreifen in Grubenakkumulator im automatischen Modus.
- Slitter ist das Herz der aufschlitzenden Linie, installieren Scheibenmesser, Distanzscheiben, Gummiringe, oder die Holzleisten, zum aufschlitzend zu verwirklichen, schneller Austausch der doppelten Slitter ist optional
- Schlitzendstücke drücken Rolle: installiert auf Rollentabelle über Schrottwinden, um aufgeschlitzte Streifen zu drücken fallen Endstücke nicht in Grubenschleife.
- Schrottwinde: vertikale Art oder horizontale Art ist, wickeln oben Randschrotte verfügbar.
- Streifentrennen: Trennen mit drei Zeitstreifen (zweimal vor Spannung, einmal bevor dem Zurückdrängen).
- Spannstation: Kanäle kerbten Strahlen festklemmen die Wolle, die geglaubt wurde, um justierbare Zurückdrängenspannung zur Verfügung zu stellen.
- Ablenkerkodierungsrolle: lenken Sie Streifenrichtung vor das Zurückdrängen und Maß ab, Leitungsgeschwindigkeit, zum von Synchronisierung zwischen Slitter und recoiler zu verwirklichen
- Recoiler: nahtloser Dorn oder normaler Segmentdorn sind verfügbar, Streifen im Auftrag unter dem Pressestreifentrennen oben zu wickeln.
Parameter
| Mutter-Spule | Aufschlitzen von Zahl | Aufschlitzen von Geschwindigkeit | Aufschlitzen von Präzision | Werkzeuge | Energie | Kapazität |
|
0.3-3mm stark 300-1300mm Breite 508mm IDENTIFIKATION 1800mm OD Gewicht 20T |
25strips für 0.3-1mm;
10strips für 2.0-3.0mm; |
0-120m/min justierbar |
20-1300mm Streifen; ≤+/-0.10mm schlitzte Breite auf, umwickelnder Buckel ≤0.5mm. |
Messer: SKD11, SLD, H13K Distanzscheiben: Stahl 45# Kissen: Gummi, schellt PU Nylontrennzeichen 16Mn, das Disketten trennt |
Gesamt-260KW Slitter 90KW Wirbelmaschine 110KW |
Spule 15T 30mins/coil x, 8hours 240T |
Plan-Zeichnung
