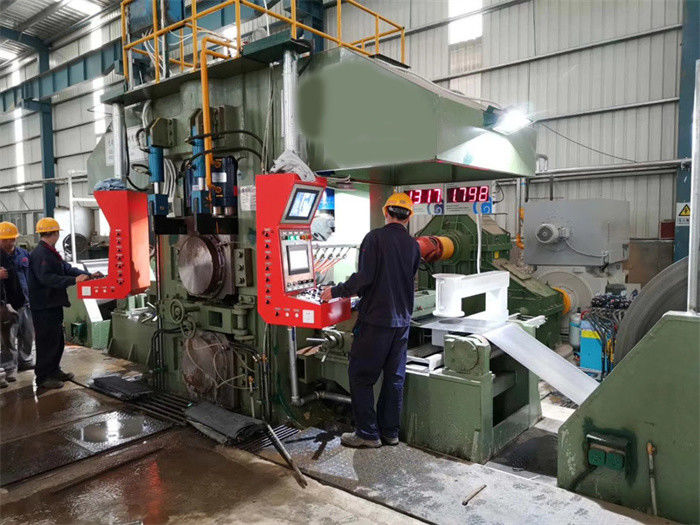

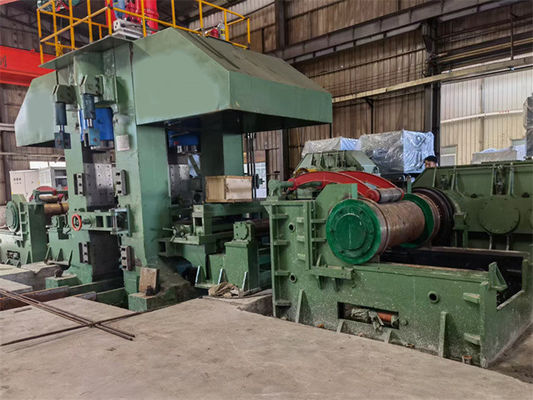

Hochgeschwindigkeits-AGC /AFC/APC 6Hi kaltwalzende Mühllinie (1450) aufhebend
umschaltbare kaltwalzende Mühle φ370/φ415/φ1180×1380mm 6hi ist kaltwalzende Hochgeschwindigkeitsmühle der hohen Präzision der hohen Konfiguration mit untengenannten Parametern:
| Rohstoff |
| Q195, Q215,08Al, 20#, Q235, SPHC, SPHD, SPHE |
| Ertrag strength≤ 360N/mm2 dehnbares strength≤ 610N/mm2 |
| Breite 2-3.5mm Stärke x (900-1250) Millimeter |
| ID610mm OD2000 maximales 27T |
| Endprodukt |
| 0,12 -0.8mm x 900 -1250mm |
| ID508 X OD2000 x 27T |
| hallo Rückmühle 1380 6 |
| φ370-φ330×1380mm Arbeitsrolle |
| mittlere Rollen φ415~φ375×1380mm |
| φ1180-φ1080×1300mm Ersatzrollen |
| Arbeitsrollenverbiegen (Simplex +/-): 375/280KN |
| Mittleres Rollenverbiegen (Simplex +): 450KN |
| Mittlere Rollenübertragung: ±150mm |
| Maximale rollende Kraft: 15000KN |
| Maximales rollendes Drehmoment: 110KN.M |
| Rollende Geschwindigkeit: maximales 1300m/min |
Zusammensetzung:
Uncoiler, 1set Bespulungsauto, 1set Spulenhauptstrecker, 1set
Recoiler vor Mühle, 1set Spule, die Auto, 1set entlädt
Verarbeitung der Tabelle vor Mühle, 1set
umschaltbare kaltwalzende Mühle φ370/φ415/φ1180×1380mm 6hi
Verarbeitung der Tabelle nach Mühle, 1set
Ändernde Ausrüstung der Rolle, 1set
Recoiler nach Mühle, 1set Spule, die Auto, 1set entlädt
Hochdruckhydrauliksystem für AGC-Servozylinder 1Set
Mittleres Druckhydrauliksystem für die Rolle, die 1set verbiegt
Normaldruckhydrauliksystem für hydraulische Aktionen 1set
APC, AFC, elektrisches Kontrollsystem 1Set AGC
Schmiersystem (emulgiertes Kühlmittelsystem, Ölgasschmierung, dünne Ölschmierung)
Beschreibung des elektrischen Kontrollsystems:
| 1 Stromversorgung und Verteilersystem |
| |
Transformator des Antriebs 400V und Motorantrieb 710V stransformer |
| |
Niederspannungsenergie Verteilersystem |
| |
UPS-System |
| 2 Hauptmotorantriebsysteme |
| |
Hauptantriebssystem umfasst Antriebe von uncoiler, recoiler vor Mühle, Hauptmühlobere Rolle, Hauptmühluntere Rolle, recoiler nach recoiler, nehmen Gebrauch Wechselstrom-Frequenzreglers, einschließlich Laufwerksschränke, Antriebsmotoren. |
| |
Wechselstrom-Frequenzsteuerung ist Reihe SINAMICS S120, allgemeiner DC-Bus, der an einige Motoren, Feedbackstoppen anschließt. |
| |
Schließen Sie Hauptantriebssystem mit Automatisierungssystem durch Profibus an |
| System mit 3 zusätzliches Motorantrieben |
| |
Motoren von Ablenkerrollen nehmen S120, pumpen Motoren der Verarbeitung der Schmierungsstation, G120XA-Frequenzumrichter anzunehmen an. |
| |
Motorantrieb der konstanten Geschwindigkeit |
| System der Automatisierung 4 |
| |
Antriebssteuergrad L0, grundlegender Automatisierungssystemgrad L1, HMI L1.5. |
| |
eine Ablaufsteuerung der Logiks S7-315 |
| |
ein anderes Motorantriebsystem und prozesskontrolliertes System (S7-400+2×FM458) |
| |
Fern-Input-/Outputverbindung |
| |
AGC, AFC, APC-Steuerung |
| Station mit 5 Operationen |
| |
Abwickelende Operationsstation |
| |
Einsatzschwerpunktstation |
| |
Eintrittsoperationsplatte |
| |
Ausgangsoperationsplatte |
| 6 Meter und Kontrollsystem |
