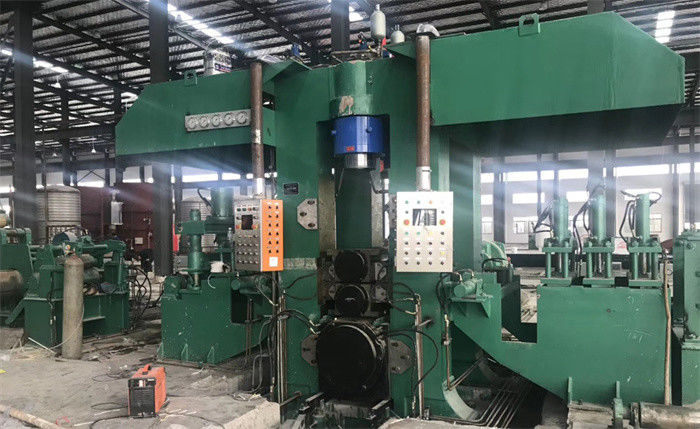

Kaltwalzende Mühle des umschaltbaren legierten Stahls für unlegierten Hartstahl
Stahl der guten Qualität ist besser als unlegierter Stahl in den Eigenschaften des Mechanikers und der Verarbeitung
Einbeziehung des Baustahls des Kohlenstoffstahls, des Edelstahl-, legiertenstahls, des Werkzeugstahls, des Federstahls, des Wälzlagerstahls, des Gangstahls, des etc.
Mittlerer unlegierter Hartstahl ist Stahl der guten Qualität, Stahlsorte ASTM 1095,1075,1065,1050, Streckgrenze 385-1080Mpa
Die kaltwalzende Mühle für mittleren unlegierten Hartstahl hat sehr starke Struktur, hohe Präzision, Eigenschaften der schweren Last.
Der kaltwalzende Prozess begleitet mit Zwischen-Spheroidizing-Ausglühen:
- jeden Durchlauf bis 20% kaltwalzen, jedes Mal bis 50%
- zwei oder dreimal, die in der Glocke tempern.
- abschließendes Hautdurchlaufrollen
Walzenanalyse:
Erstes Rollen: 2.0→0.6 (ungefähr 70% weg, Rollen 4-5passes)
∮150/∮330/∮700x750 raues Rollen, 110 -120m/min Geschwindigkeit
Zuerst tempernd
Zweites Rollen: 0.6→0.22~0.3 (ungefähr 50% weg, sogar bis 60~70%)
An zweiter Stelle tempernd
Drittes Rollen: 0.22→0.10
feines Rollen ∮120/∮330/∮700x750, über 240m/min
Für härtesten unlegierten Hartstahl müssen Sie möglicherweise an dritter Stelle tempern und viertens rollen.
750 6 hallo Mühlparameter:
| |
Zusammensetzung |
Parameter |
| 1 |
Uncoiler |
8T, φ508 x 750 CPC, 132KW |
| 2 |
Strecker 2+7 |
φ250mm-Klemme, φ160mm-Strecker, passiv |
| 3 |
linkes recoiler |
φ508 x 750mm, DC 355KW |
| 4 |
Eintritts- u. Ausgangstabelle |
Führungschiene, Ablenkerrolle, Stärkemessgerät |
| 5 |

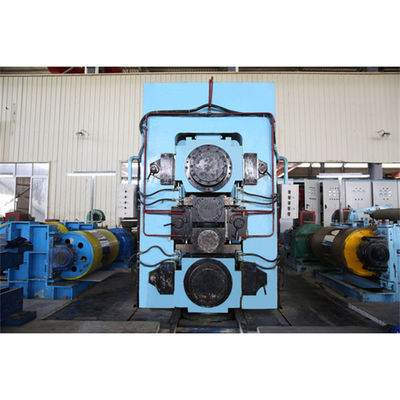

Mühle der Rückseiten-6Hi |
420 x 480 Spalten, Arbeitsrollen φ150 x 750mm, 630KW DC, Mitterollen φ330 x 750, φ700 x 730 Ersatzrollen |
| 6 |
Recht Recoiler |
φ508 x 750mm, DC 355KW |
| 7 |
Spulenautos |
10T, hydraulisches Gehen |
| 8 |
Hydraulische Rollen, die Werkzeuge ändern |
|
| 9 |
Dünnes ÖlSchmiersystem |
4KW, 60l/min, 0.63Mpa |
| 10 |
Hydraulisches AGC-Hochdrucksystem |
18.5KW, 60l/min, Druck 20Mpa |
| 11 |
Normaldruckhydrauliksystem |
11KW, 60l/min, Druck 10Mpa |
| 12 |
Schmierendes System des Ölgases |
|
| 13 |
Emulgiertes schmierendes System des Kühlmittels |
1200l/min, 0.7Mpa |
| 14 |
Elektrisches Kontrollsystem |
Fahrer DC-6RA80, PLC S7-300, |
Kontrollsystem:
Walzwerk Recoilers und DC-Motoren werden durch Reihe 6RA80 DC-Fahrer, Hauptgerinne gesteuert, Geschwindigkeit anzunehmen und elektrische gegenwärtige doppelte Struktur der Endlosschleife, mit gegebenem Integrator, gegenwärtige Vorsteuerungsfunktionen, Magneterregung nimmt mögliche und gegenwärtige doppelte Regelstruktur an.
S00 Softwarepaket für recoiler DC-Fahrer kann Spannungssteuerung, Zurückdrängendurchmesserberechnung und dynamischen Ausgleich erzielen.
Das DC-Kontrollsystem hat gutes und die zuverlässige Leistung sowie beste Selbstpriorität, fahrend, selbst-bestimmen, schnelle Netzfunktionen.
Die Hauptmühlsteuerung ist- Geschwindigkeitsregelungssystem, ist recoiler Geschwindigkeitsregelung während der Durchzugs- und Spannungssteuerung während des Rollens (genauer indirekte Spannungssteuerung).
- Haupt-funtions
- Hauptmühle:
- Manuell vorwärts oder aufheben, unitedly oder singely sich zu drehen
- Glatte Geschwindigkeitsregelung Stepless
- Beschleunigungsanfang oder -halt der konstanten Geschwindigkeit, Höchstgeschwindigkeit und über Geschwindigkeitsschutz
- Notaus
- Automatischer schwacher Magnet
- Recoilers:
- Manuell vorwärts oder aufheben, unitedly oder einzeln sich zu drehen
- Glatte Geschwindigkeitsregelung Stepless
- Beschleunigungsanfang oder -halt der konstanten Geschwindigkeit, Höchstgeschwindigkeit und über Geschwindigkeitsschutz
- Notaus
- Automatischer schwacher Magnet
- um Spannung zu beginnen, kann die gegebene Spannung glatte Voreinstellung durch Computer oder manuelle Voreinstellung sein
- Zurückdrängendurchmesserberechnung und -gedächtnis
- Ausgleich des Trägheitsmomentes
- Ausgleich des Nicht-Lastsrotationsverlustes
