Präzision schnitt zur Längen-Spulen-Linie Stahlblech schnitt zu Längen-Linie 0.3-3 x 1300

Präzisions-Stahlblech schnitt zur Längen-Linie Maschine

PräzisionsStahlblech schnitt zur Längenlinie ist eins des Hauptproduktes, die dünne Messgerätblattstrecke ist 0.2-2mm, 0.3-3mm, 0.4-4mm, 0.3-3 x 1300, die schneller Hochgeschwindigkeitsausschnitt zur Längenlinie heißes Verkaufsmodell ist.

Die Stahlspulen sind kaltgewalzter Stahl-, galvanisierter Stahl, vorgestrichener Stahl, das Abwickelen und planieren und der Schnitt zum Längenprozeß ist Hochgeschwindigkeits:

Die schnelle Endschere umfasst eine bestimmte Zeit, die laufende Länge wird verfasst aus Beschleunigung, volle Geschwindigkeit und die Verlangsamung, ließ uns eine Durchschnittsgeschwindigkeit sagen, die Zeit jeder Blattherstellung wird entschieden Zeit, Blatthöhe und Durchschnittsgeschwindigkeit schneiden. jedes winzige 25pcs für 2m Längenblatt.

Zusammensetzung

• 1.Coil, das Sattel, 20T speichert
• Auto des Ladens 2.Coil. 20T
• Dorn 3.Single uncoiler: hydraulischer Expansionsdorn für Standard-Ф508mm, hinterer Spannungsmotor ist für das stabile Abwickelen und das Planieren installiert
• Niederhalterrolle des Kopfes 4.Coil, Schäler, der Platte schaufelt: zu coill Kopf öffnen und den Kopf in Klemmzufuhr und Planierer senden.

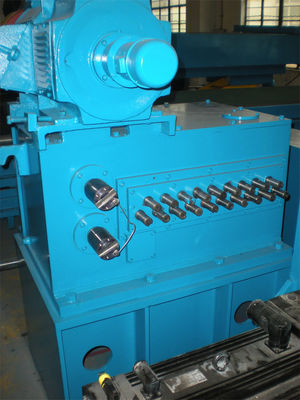

• 5.2+17 Rollen-Planierer: 4Hi, 4 Reihenersatzrollen, DC 75KW.
• 6. Pit Accumulator: beim Durchzug bedeckt beeinflussende Brücke des Stadiums die Grube, um Spulenblattdurchlauf, im Selbstbetrieb vorbei zu lassen ansammeln Blatt in der Grube, weil Planierer nicht Endarbeiten ist
• 7. Servolängen-Maß (und lamellierender Film): Die Servolänge, die misst (Paare Klemmrollen gefahren durch Servomotor und Prüfer), mit PU beschichtete Klemmrollen für das Filmlamellieren

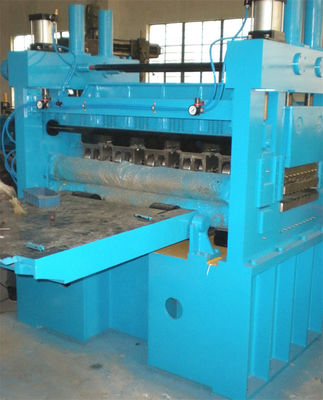

• schnelle Schere des End8.pneumatic: Kurbelwelleausschnitt von unten oben, niedrigere Blattv-form.
• Förderer 9.Belt: übermitteln Sie fertigen Blättern zum Stapler
• 10.Stacker: Stapeln der Last 5T.
• Auto 11.Sheets: liefern Sie Blätter heraus und dann verpacken. sein können zwei Autos, eins, das arbeiten und das wartende andere.
• System 12.Hydraulic: 7.5KW Zahnradpumpe liefert Druck 12Mpa.
• Kontrollsystem 13.Electric: Ein elektrisches Kabinett und zwei Bedienungsfelds (eine Konsole für das Servomessen, PLC, HMI und Stapeln, eins für das Abwickelen und das Planieren) mit den kompletten und sicheren Funktionen

Parameter:

Unsere Kunden des Hochgeschwindigkeitsschnittes zur Länge:

finden Sie in Malaysia, in KSA, in UAE, in Nigeria, in Algerien, in USA, in Russland, in Äthiopien, in etc.

Planprozeß:

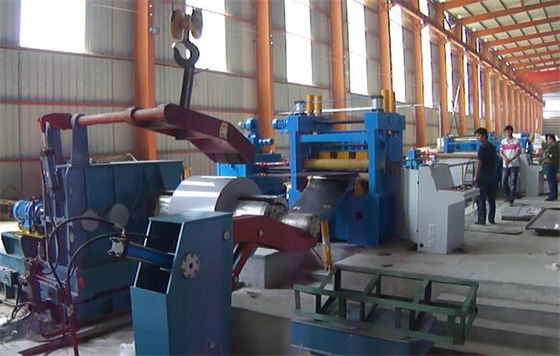

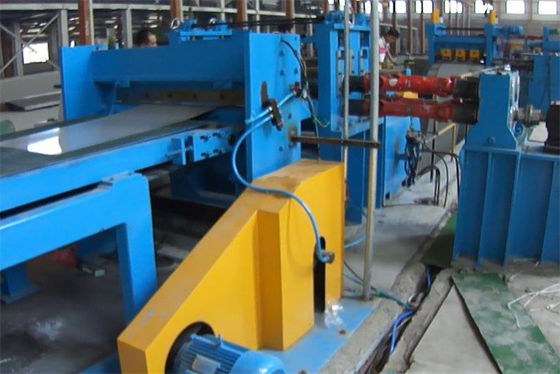

Fotos:
