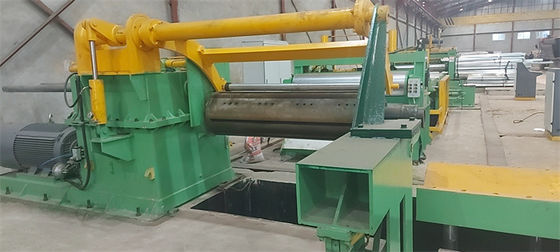

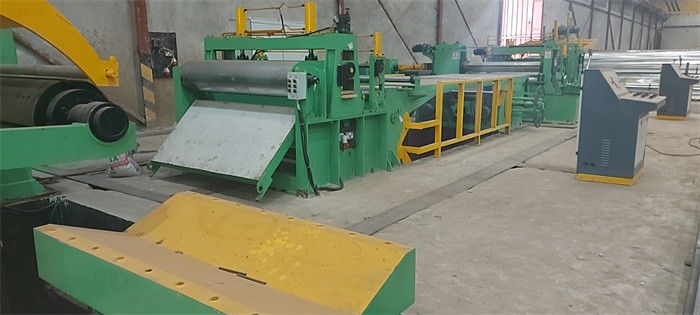

Helles Messgerät-Hochgeschwindigkeitspräzision, die Linie 0.3-3 x 1250 aufschlitzt

Heiße Verkaufs-Präzision, die Linie für helles Messgerät (0.3-3 x 1250, aufschlitzt)

Das helle Messgerätblatt, das Linie aufschlitzt, haben das heiße Verkaufsmodell, 0.3-3 x 1250 und normalerweise schlitzen Geschwindigkeit 120m/min, Mechanismus auf, wird vereinbart, Stillstandszeit, die Ladezeit zu verringern und verlegen und die Entleerung für eine Spule kann in 10minutes beendet werden. generally15T-Spule benötigt 30-40minutes, jeden Tag 8hours kann 200T produzieren.

helles die Messgerätmetallhohe Hochgeschwindigkeitspräzision, die Linie aufschlitzt, hat characteris von genau entworfen, maschinell bearbeitet, zusammengebaut und installiert, lieferten wir 3 x 1250 aufschlitzende Linien an Russland (2sets), Kasachstan (2sets), Costa Rica (1set), El Salvador (1Set), Kolumbien (1set), Tansania (1set), Nigeria (1set), Philippinen (2sets), ETC….

Zusammensetzung und Plan

Die Spule, die Sattel, Bespulungs-Auto, Uncoiler, Spulen-Hauptöffner-, Klemmzufuhr u. Vor-Planierer vorbereitet, scheren, bilden Akkumulator 1, Eintrittsführer, Slitter-, Schrottwinde, Pit Accumulator 2, Spanner und Vorabscheider, Postenschere und Ablenkerrolle, recoiler mit overarm Trennzeichen, die Spule Löcher, die Auto entlädt, (Drehkreuz)

• 1.Coil, das Sattel speichert: gesetzte Spule bereit auf dem Sattel, Spulenauto gekommen unter die Spule und sie anheben
• Auto des Ladens 2.Coil: jede Bodenart Spulenauto oder -grubenart, Lastsspule auf wickelen Dorn ab.
• Dorn 3.Single uncoiler: hydraulischer Expansionsdorn für Standard-Ф508mm und kann zusätzliche Segmente oder Gummiärmel installieren, um größere Identifikations-Spulen abzuwickelen.
• Presserolle des Kopfes 4.Coil, Schäler, der Platte schaufelt: zu coill Kopf öffnen und den Kopf in Klemmzufuhr senden.
• 5.Pinch Zufuhr, 3rolls Planierer, vordere Schere: beim Durchzug schicken Sie Spulenkopf vorwärts zum Slitter, im automatischen Modus, der mit dem Slitter synchron ist, der ununterbrochen Streifen in Schleife des Akkumulators 1# sendet.
• Schleife des Akkumulators 6.1#: hydraulische flatternde Platte als Brücke, zum von Feinblechen während des Durchzugs des Stadiums, im automatischen Modus, Stahlreise ansammeln zu lassen in der Schleifengrube übergehen, um Klemmfütterungsund aufschlitzende Geschwindigkeit zu synchronisieren.
• Rollen 7.Press und Führungschiene: zu horizontal und führen Sie vertikal Stahlstreifen auf Mitte des Slitters.
• 8.Slitter: schließen Sie ein Paar parallele Messerwellen, einen beweglichen Slitterstand, einen örtlich festgelegten Slitterstand, Schraube hinunter Mechanismus, Motor und Getriebe sowie hohe Präzision, die Werkzeuge aufschlitzen ein.
• Winde des Schrottes 9.Edge: wickeln Sie oben den Randschrott und Spannung wickeln, wird zur Verfügung gestellt vom Motor, der durch Inverter gesteuert wird.
• Schleifengrube des Akkumulators 10.2#: die gleiche Struktur mit Grube des Akkumulators 1#, Synchrondrehzahl des Aufschlitzens und des Zurückdrängens zu garantieren, die aufgeschlitzten Streifen verwickeln nie überhaupt in der Schleife.
• 11.Press Rollen, Spannung, Postenschere: Presse schlitzte Streifen, hydraulische Wolle glaubte Art oder Rollenart Spannungsbestimmung von flach zurückdrängen, geschnittene Streifenendstücke auf.
• 12. Vorabscheider- und Ablenkerrolle: bevor dem Zurückdrängen unterschiedliche Stahlstreifen im Auftrag und Streifen ablenken, um zurückzudrängen Dorngreifer.
• 13.Separating overarm und recoiler: entweder nahtloser oder offener Segmentdorn, Spulenstreifen oben ordentlich.
• 14.Coils, das Auto entlädt: entladen Sie aufgeschlitzte Spulen vom Rückzugdorn.
• System 15.Hydraulic: hydraulische Versorgungsbaugruppe, Ventile, Rohre und Gelenke
• Kontrollsystem 16.Electric: Siemens PLC, zum der aufschlitzenden Linie Arbeiten zu steuern.

Parameter

Plan-Zeichnung
