Stahl Q235 S355 umwickelt das Aufschlitzen der Linie das Maschinen-schwere Messgerät, das Linie 14 x 2000 aufschlitzt

Schwere Schnittlinie für Q235 S355 Stahlspulen 14 x 2000

Um eine 3-14 mm dicke Spulenplatte in Längsrichtung zu schneiden (oder mit hoher Zugfestigkeit mit schwerem Schnitt, z. B. 2-8 mm), usw., trägt die Schnittmaschine eine schwere Last mit robuster Maschinenstruktur!

Das Automatisierungsniveau der Schwergewicht-Schnittlinie muss hoch sein, da die manuelle Bedienung für die schwere Maschine nicht machbar ist, alle Einstellungen müssen automatisch sein, wie zum Beispiel das Schleifen des Spulenkopfes,Zentrale Führung, Schrottwicklung, Separatorwechsel, Verladung und Entladung von Spulen usw.

Natürlich ist die Schwerspur-Schnittlinie eine große Investition, ihre Anwendung für Schwerspur-Schleifen aus Stahl, Kohlenstoffarme Stahl oder LeichtmetallVielleicht ist seine Anzahl der Schneiden nicht so viel, weil die Breite der Dicke Messstreifen nicht klein sein wird.

Eigenschaften:

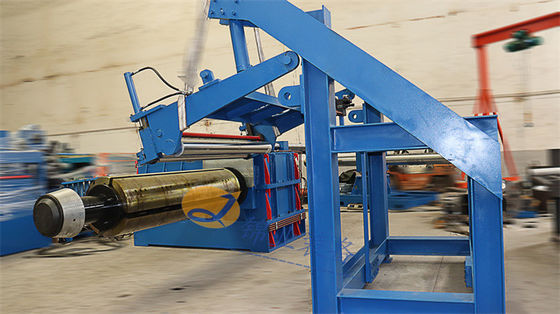

1. Großer Baffle-Doppelkegel-Entwickler: Dicke Stahlspulenplatten sind oft schwer mit einem großen Außendurchmesser, das Maximalgewicht der Spulen kann 30-40 Tonnen betragen und der Außendurchmesser beträgt bis zu etwa 2200 mm.Der Durchmesser der inneren Spule ist nicht so regelmäßig., die eine ovale Form haben, können die zwei gegenüberliegenden Kegelmandren leicht die Spirale im Inneren stützen.

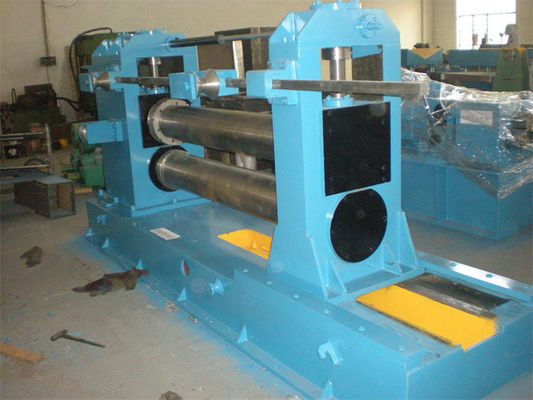

2. Starke Vorniveller vor dem Schneiden: Dicke Platte wurde aufgewickelt, um Spulen in Walzlinie zu werden, der Wicklungsradius der Streifen ist stark, starker Nivellierer kann den Wicklungsradius flach machen, um flach zu werden,Bereit für späteres Schneiden.
3. Motorisierte Seitenausrichtung: Bei Dickenmessblatt wird die Seitenausrichtung durch Drücken eines Knopfes auf der Platte motorisiert.
4. Schlitter und Rückschlag: Die Struktur ist die gleiche wie die normale, viel stärker, und einige Teile verwenden spezielles Material.

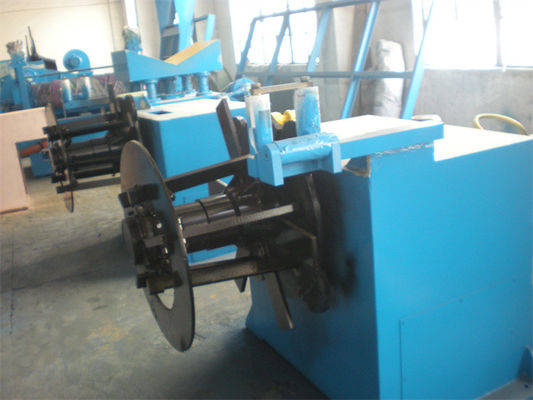

5. Zwei Schrottwickler auf jeder Seite: unabhängig voneinander angetrieben durch einen großen Wechselstrommotor mit Schrottwickelmotor.
6. Fünf-Roller-Spannung: Die Fünf-Roller-Spannung beträgt 3 über 2 Rollen-Struktur, die Stahlstreifen eng unter stabiler Rückstoßspannung hält

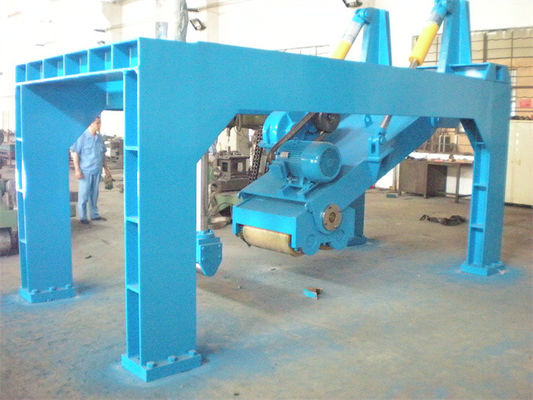

7. Streifen, die den Pressrahmen über den Rückschub trennen: Um einen kontinuierlichen Rückschub zu gewährleisten, muss jeder Streifen ordnungsgemäß und eng eine Schicht über die Unterschicht gehalten werden.hydraulischer Trennpressenrahmen fest auf dem Fundament stehen, wobei die Trennwelle durch zwei Hydraulikzylinder auf Rückstoßstreifen gedrückt wird.
8. Elektrische Steuerung: Die zentrale Steuerung befindet sich auf der Antriebsseite hinter der Schneidmaschine, vor der Maschine befinden sich die Bedienerplatten, die über Touchscreen und Siemens PLC verfügen.
9. Die Hydraulik wird aus zwei Stationen bestehen, eine an der Vorderseite der Leitung, die andere an der Rückseite.

 Zusammensetzung und Parameter

Layout:
