CRC CRC CRS Stahl dünne Blech-Metall-Schnitt-zu-Längen-Linie-Maschine 25 Stück/min x 2m
Metallfolie-Schnitt-zu-Länge-Linie ist eines unserer wichtigsten Maschinenprodukte. Wir fertigen seit 16 Jahren Metallfolie-Schnitt-zu-Länge-Linie-Maschinen, liefern Schnitt-zu-Länge-Linien nach Malaysia, KSA, UAE,Nigerien, Algerien, USA, Argentinien, Russland, Äthiopien, Ägypten usw., etwa 30 Länder,
Coilplatten können warmgewalzt, kaltgewalzt, verzinkte Stahlplatten, Edelstahlplatten, Aluminiumplatten, Lichtmessblatt, die bis zur Länge geschnitten sind, haben eine feine Nivellierung und ein schnelles Schneiden.Flachheit der Bleche +/- 1 mm pro Quadratmeter, schneller Schnitt 2m x 28 Stück/min.
Kaltgewalzte, verzinkte Stahlblechspulen sind dünn und erfordern einen Präzisionsniveller ((4 hoch oder 6 hoch),Schnellschneiden (viele Kunden wählen Servoantriebsschneiden) und Stapelsystem kann ein Stapler oder doppelte Schichten Stapler schnell Austausch miteinander sein.
Durch kontinuierlichen Betrieb des Nivellierers, Servo-Längenzufuhr und schnelles pneumatisches Scheren oder Servo-getriebenes Schneiden wird eine hohe Geschwindigkeit und hohe Präzision gewährleistet.Stapelgeschwindigkeit folgt den kommenden Schnittblätter und stapeln jedes Blatt schnell eins nach dem anderenFür eine 2mm x 1250 x 15T-Spule dauert das Schneiden 20 Minuten, etwa 40 Minuten pro Spule.
Layout
Zwei Sätze von Sattelvorbereitungsspulen, Ein-Mandel-Entwickler mit Rückenspannung, Spulenkopfpress und Peeler, 4 Hochleveler, Lochschleife, zentrale Führung, Servo-Längenbindung mit Filmen, schnelle Schere,Liefergürtel-Tisch, ein oder zwei Sätze Stapler, Ausgangswagen oder Rolltische.
Zusammensetzung
- Spulen-Sattel, eine oder zwei Spulen für die Bereitschaft zu speichern, Last 20T
- Spulenladen. Spulenladen auf den Spulenladen, Auf- und Abheben.

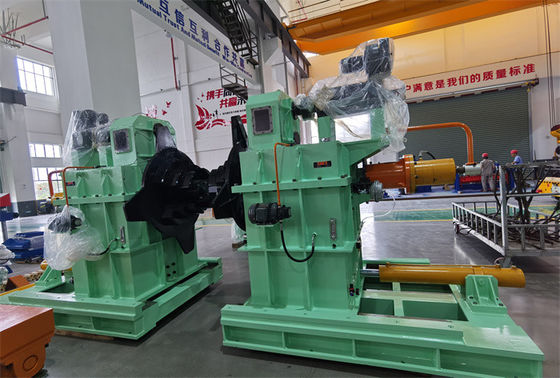

- Ein-Mandel-Entwickler: hydraulischer Ausdehnungsmandel für Standard-F508mm, Rückspannungsmotor für stabiles Entwickeln und Nivellieren installiert,Zentralisierung der Uncoiler-Basis, um die Spulenzentrale auf der Ceterline sicherzustellen.

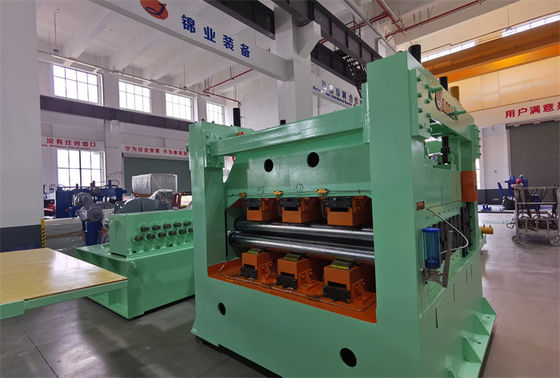

- 2+15 Rollenhalter: 4Hi, 4 Reihen Rettungsrollen, 75KW Gleichstrom.
- 2+21 6Hi-Ebene ist optional, kostengünstigere Investition, höhere Präzision, geeigneter für Edelstahl, Aluminiumbleche.
- Servo-Längenzufuhr: Servo-Längenmessung ((2+5+2 Walzen, angetrieben durch Servomotor und Steuerung)
- Pneumatische Schnittvorrichtung: Kurbelwelle schneidet von unten nach oben, untere Klinge in V-Form.
- Bandförderer: Übertragen der fertigen Blätter auf den Stapler
- Stapelsystem: beinhaltet einen Schere-Tisch, einen Ausgangsrolltisch oder einen Ausgangswagen zum Empfangen und Ausführen von Stapelblättern, Stapellast 5T.
| Höchstgeschwindigkeitsleuchtmessgerät auf Länge geschnitten |
Parameter |
| Stähleckdicke der Stahlfolie ((mm) |
0.2-1,5 mm, 0.25-2.0 mm, 0.3 -3.0 mm, 0.4-4.0 mm |
| Breite der Stahlfolie ((mm)) |
600 mm, 1000 mm, 1250 mm, 1600 mm |
| Entwickelungslast (MT) |
10T, 15T, 20T |
| Liniegeschwindigkeit (m/s) |
80 m/min |
| Schnittgenauigkeit ((mm) |
±0,50 mm /2 m Länge
|
| Ausgleichsgenauigkeit |
≤ ±1,0 mm/m2 |
| Schneiden von Burschen |
≤ 3% der Dicke |
| Präzision der Stapelung |
Breite ≤ 1,0 mm, Länge ≤ 1,5 mm, |
| Gesamtleistung ((KW) |
100KW ~ 130KW ~ 150KW - 165KW |
| Landfläche ((L x W) |
25m x 10m |
Genaue Herstellung:
| Teil |
Material, Verarbeitung, Marke |
| Welle, Achse, Walze |
42CrMo, HB250-275 |
| Rahmen, Unterlage |
Q235-A,Q345 ((16Mn) Schweißen und Glühen von Stahlplatten |
| Karosserie des Getriebes |
Q345 Schweißen von Platten, Wärmebehandlung, Sandblasen, Grundierung |
| Züge: |
40Cr Schmiedstahl, HB240-255, Zahnfläche gehärtet, Zähne geschliffen |
| Uncoiler-Segmente: |
55# Gussstahl, Härte, Chrombeschichtung und Polieren |
| Hydraulikpumpe |
Yuken-Variable Piston-Pumpe |
| PLC |
Siemens S200 |
| Lager |
HRB, ZWZ, SKF |
| Pneumatische Teile |
Luftangriff, SMC. |

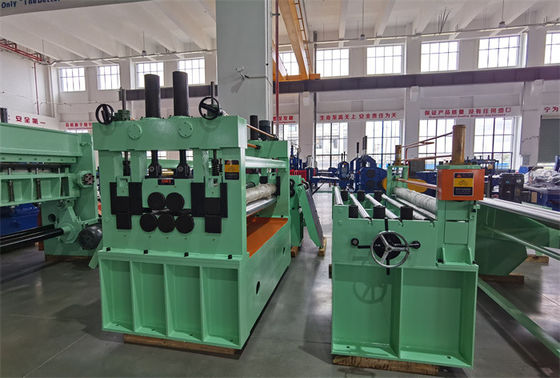

Fotos:
