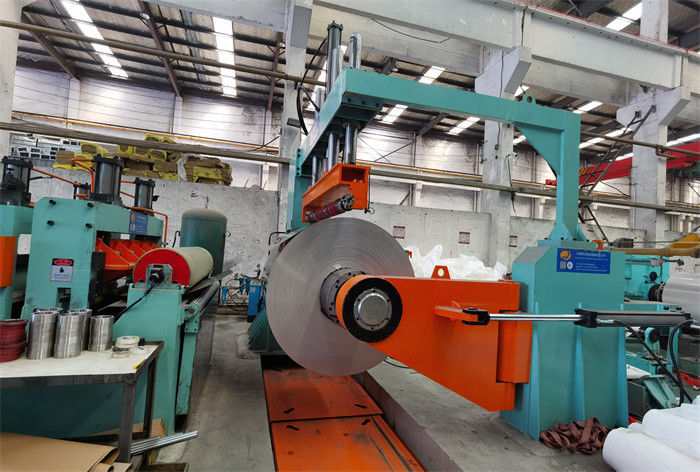

Hochpräzisions-Metallschneidlinie für Aluminiumlegierungsbleche
Die Blechschneidmaschine ist eine automatisierte Maschine, die zum schnellen und präzisen Schneiden von Blech verwendet wird.für Industriezweige wie Haushaltsgeräte geeignet, Dekoration, Automobilherstellung, Formenherstellung usw.
Seine Merkmale sind:
Hohe Automatisierung: Diese Maschine kann automatisch von einem Computer gesteuert werden, um Metallbleche genau zu schneiden.Einfache Bedienung und ein hohes Maß an Automatisierung können die Produktionseffizienz und -genauigkeit effektiv verbessern.
Anpassbar: Verschiedene Produktionslinien haben unterschiedliche Produkte, so dass die Größe und Konfiguration der Walzmaschine ebenfalls variieren.Diese Maschine kann nach Kundenbedarf angepasst werden, um spezielle Produktionsanforderungen zu erfüllen.
Schnelle Schneidgeschwindigkeit: Die Walzmaschine setzt Hochgeschwindigkeits- und Hochpräzisionsschneidetechnologie ein, die sehr schnell ist und die Produktionsgeschwindigkeit effektiv verbessern kann.
Hohe Stabilität: Die Walzmaschine verwendet eine fortschrittliche Technologie mit einer kompakten Struktur, stabilem Betrieb, geringem Lärm und kann den Anforderungen einer langfristigen kontinuierlichen Produktion gerecht werden.
Da die Walzmaschine die oben genannten hervorragenden Eigenschaften aufweist, wird sie häufig beim Schneiden verschiedener Metallplatten verwendet.
Eigenschaften von Aluminiumblechen:
- es hat eine gute Plastizität, leicht zu verarbeiten
- Aluminiumblech ist leicht, seine Dichte beträgt 2,7 g/cm3, etwa ein Drittel von Stahlblech
- Die Festigkeit von Aluminiumblechen kann durch kaltes Walzen und Glühen verbessert werden.
- Aluminiumblech hat eine feste Schutzoberfläche von Al2O3 und ist korrosionsschutzfähig.
- Aluminiumblech ist weicher im Körper und glatt in der Oberfläche, muss gut verarbeitet werden.
| Kategorie |
Reinheit |
Grade |
Nutzung |
Eigenschaften |
| 1xxx-Serie |
Al 99% |
1050, 1060,1100 |
häufig |
|
| 2xxx |
Cu (3-5%) |
2A16 ((LY16), 2A06 ((LY6) |
Luftfahrt |
|
| 3xxx |
Mn (1,0-1,5%) |
3003,3004,3005,3A02, 3A21 |
häufig |
|
| 5xxx |
Mg ((3-5%) |
5052.5005.5083.6754. 5A05 |
allgemeine, Luftverkehr |
niedrige Dichte,
eine hohe Zugfestigkeit,
hohe Verlängerung
|
| 7xxx |
Zn |
7075 |
Luftfahrtmaterialien |
hohe Härte und Festigkeit ohne Belastung |
Zusammensetzung und Parameter
| - Nein. Ich weiß nicht. |
Zusammensetzung |
Parameter |
| 1 |
Zuführspulenwagen |
8T |
| 2 |
mit einer Breite von nicht mehr als 15 mm |
Φ508 mm, Last von 8 Tonnen |
| 3 |
Schnall- und Fünf-Roller-Ebeneinrichtung |
Φ160 mm, 30 kW |
| 4 |
Hydraulische Schere |
3 x 1600 |
| 5 |
Grubenschleife 1 |
Länge 3000 mm |
| 6 |
Seitenführung und Pres Roller |
Breite 300-1600 mm |
| 7 |
Schneidmaschine |
Φ220 mm, 22 kW |
| 8 |
Randschrottwickler und Streifenhalte Drücken |
3 kW x 2 |
| 9 |
mit einer Leistung von mehr als 1000 W |
Länge 3000 mm |
| 10 |
Vortrieb, Spannungsanlage, Ausgleichswalze |
Zweimal trennend, Wollfilzspannung, Gürtelspannung |
| 11 |
ReCoiler (mit Trennscheiben, Drucker) |
Φ508mm, 55KW, 10T |
| 12 |
Spulen zur Entladung des Trolleys |
8T |
| 13 |
Hydraulisches System |
Rexroth-Ventile, Yukenpumpe |
| 14 |
Elektrische Steuerung |
Parker Gleichstromantrieb, Siemens-SPS und Touchscreen |
Allgemeine Parameter:
1)Material: ((AA3105,1100,8011) Aluminiumspulen
2)Die Dicke der Spirale:0.3 ∼3.0 mm
Breite der Spule: 300~1600 mm
3)Innerer Durchmesser der Spule: Φ508 mm
4) Außendurchmesser der Spule: Φ1800 mm
5) Gewicht der Spirale: max. 8000 kg
6)Endprodukte Breite: 20-500 mm
7)Mindestschnittbreite:Normalschnittbreite größer als 30 mm.
8)Schnittgeschwindigkeit:maximal 120 m/min
9)Anzahl der Streifen:max 10 Streifen mit einer Dicke von 3 mm,
mit einer Breite von maximal 30 Streifen von 0,3 mm bis 1,0 mm,
max. 20 Streifen in der übrigen Dicke,
10) Besetzte Fläche: 8mX25m
11) Schneidmotor: 22 kW Wechselstrom,
Motor zur Entwicklung: 11 kW Wechselstrom
Ausgleichsmotor: 15 kW Wechselstrom
Rückschleifermotor: 55 kW
