Feinbleche-Metallschnitt zur Längen-Linie Maschine mit Rand-Trimmer
Metallspulen-Blattausschnitt zur Längenlinie ist- eins unserer Hauptmaschinenprodukte, wir herstellen Blechtafelschnitt zur Längenlinie Maschinen für 15years, haben Lieferbeschränkungen zur Längenlinie zu Malaysia, zu KSA, zu UAE, zu Nigeria, zu Algerien, zu USA, zu Russland, zu Äthiopien, zu Ägypten, zu usw., ungefähr 30 Länder,
Spulenblätter können warm gewalzte, kaltgewalzte, galvanisierte Stahlbleche, Edelstahlblech, Aluminiumblätter sein, hat heller Messgerätblattschnitt zur Längenlinie das feine Planieren und schnellen Ausschnitt. Blattflachheit +/-1mm pro Quadratmeter, schneller Halt, der 2m x 28pcs/min. schneidet.
Dauereinsatz des Planierers, der Servolängenfütterung und der schnellen pneumatischen Schere, die Hochgeschwindigkeits- und hohe Präzisionsfunktion, Geschwindigkeit stapelnd sicherzustellen verfolgt die kommenden Schnittblätter und stapelt jedes Blatt schnell eins nach dem anderen, für eine Spule 2mm x 1250 x 15T, es nimmt 20minutes, um, über Spule 40minutes eins zu schneiden.
Plan
Zwei Sätze umwickeln das Vorbereiten des Sattels, einzelnes Dorn uncoiler mit hinterer Spannung, Spulenkopfpresse und -schäler, 4 hoher Planierer, Grubenschleife, zentraler Führer, Servolängenfestlegung mit Schmierfilmbildung, schnelle Schere, Lieferungsgurttabelle, ein oder zwei Sätze Stapler, Ertragautos oder Rollentabellen.
Zusammensetzung
- Umwickeln Sie Sattel, Spulen des Speichers ein oder zwei für Bereitschaft, Last 20T
- Bespulungsauto. Lastsspule auf uncoiler Dorn, up-down Anheben und das Gehen fwd-bwd.
- Einzelnes Dorn uncoiler: hydraulischer Expansionsdorn für Standard-Ф508mm, hinterer Spannungsmotor ist für das stabile Abwickelen und das Planieren installiert und zentralisiert uncoiler Basis, um Spulenmitte auf ceterline sicherzustellen.
- 2+15 Rollen-Planierer: 4Hi, 4 Reihenersatzrollen, DC 75KW.
- Fütterung der Länge 7Servo: Servolängenmessen (2+5+2 Rollen gefahren durch Servomotor und Prüfer)
- Pneumatische schnelle Endschere: Kurbelwelleausschnitt von unten oben, niedrigere Blattv-form.
- Bandförderer: übermitteln Sie fertigen Blättern zum Stapler
- Stapler: Stapeln der Last 5T.
- Blatt-Auto: liefern Sie Blätter heraus und dann verpacken. sein können zwei Autos, eins, das arbeiten und das wartende andere.
Parameter:
| Heller Messgeräthochgeschwindigkeitsschnitt zur Länge |
Parameter |
| Stahlspulenblechdicke (Millimeter) |
0.2-1.5mm, 0.25-2.0mm, 0,3 -3.0mm, 0.4-4.0mm |
| Stahlspulenblattbreite (Millimeter) |
600mm, 1000mm, 1250mm, 1600mm |
| Abwickelende Last (M.Ü.) |
10T, 15T, 20T |
| Leitungsgeschwindigkeit (mpm) |
80m/min |
| Schnitt Genauigkeit (Millimeter) |
±0.50mm /2m in der Länge
|
| Planieren von Präzision |
≤±1.0mm/m2 |
| Schnitt von Graten |
≤3% von Stärke |
| Stapeln von Präzision |
≤1.0mm in der Breite, ≤1.5mm in der Länge, |
| Gesamtleistung (Kilowatt) |
100KW | 130KW | 150KW |
| Landfläche (L x W) |
25m x 10m |
Genaue Herstellung:
| Teil |
Materiell, verarbeitend, Marke |
| Welle, Achse, Rolle |
42CrMo, HB250-275 |
| Feld, Basis |
Q235-A, schweißende Stahlplatten Q345 (16Mn), Vergütungsbehandlung |
| Getriebekörper |
Q345 schweißende Platten, Wärmebehandlung, Strahlen, Zündkapselmalerei |
| Gänge: |
40Cr Schmiedeeisen, HB240-255, Zähne härtete Oberfläche, die geriebenen Zähne |
| Uncoiler-Segmente: |
55# warf Stahl-, das Mildern, harte Chrombeschichtung und das Polieren |
| Hydraulikpumpe |
Yuken-pistion variable Pumpe |
| PLC |
Siemens S200 |
| Lager |
HRB, ZWZ, SKF |
| Pneumatische Teile |
Airtac, SMC |

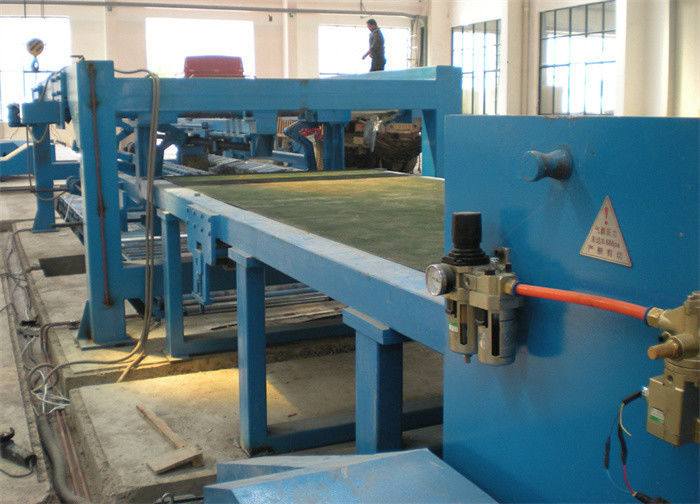

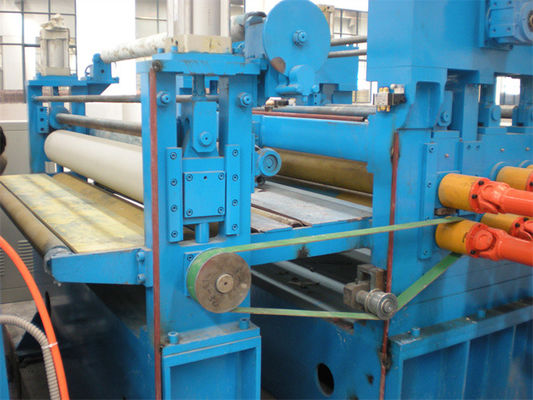

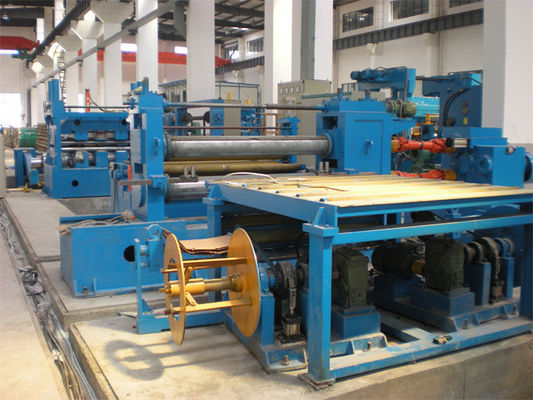

Fotos:
