Schweres Messgerät-Stahlspule Stunden-Schwarz-Stahlschnitt zur Längen-Linie Maschine

Schwere Messgerät-Stahlspule Stundenschwarzer Stahlschnitt zur Längen-Linie Maschine (5-20 x 2200)

Schnitt schwere der Messgerät-Stahlspule Stundenschwarzer Stahlbedarfs-harten Beanspruchung zur Längenlinie:

1. Heißer schwarzer Stahl: Q235, Q345, Q355, st37 -52, Stahlblechstärke Streckgrenze ≤350Mpa dehnbares strength≤550Mpa

2. Schwere Messgerätplattenspezifikation: 5-20mm Stärke, 1000-2200mm Breite, Schneidlänge 2 -12m

3. Zweimal planierend: 250mm Durchmesserrollen 2 über 3 Rollen und Nivelliergerät 4 vor planieren über 5 Rollen 4high.

4. Spule Uncoiler: doppelte Köpfe, zwei Basis reisen gemäß der Spulenblattbreite.

5. Spulenhauptöffner: Portalrahmen Spulenkopf-Zugkraftrolle, Spulenkopf installieren, der Rolle geraderichtet und Platte, mit guter Anpassung schaufelt.

6. Fertiges Plattenstapeln: Klemmzufuhrplatte auf das Stapeln des Gestells, Druckplatten, die Platte ordentlich zu drücken.

Zusammensetzung und Parameter:

Charaktere:


1.Uncoiler/Decoiler

schwerer Schnitt zur Längenlinie behandeln schwere Stahlspulen des schweren Messgeräts. das uncoiler hat doppelte Dorne und starke gleitende Basis.

Jeder Dorn hat drei Schritte, die Öffnung und das Schließen von zwei Dornen durch Hydrozylinder.

Hinterer Spannungsmechanismus installiert auf uncoiler Basis, um abwickelende Stabilität sicherzustellen.

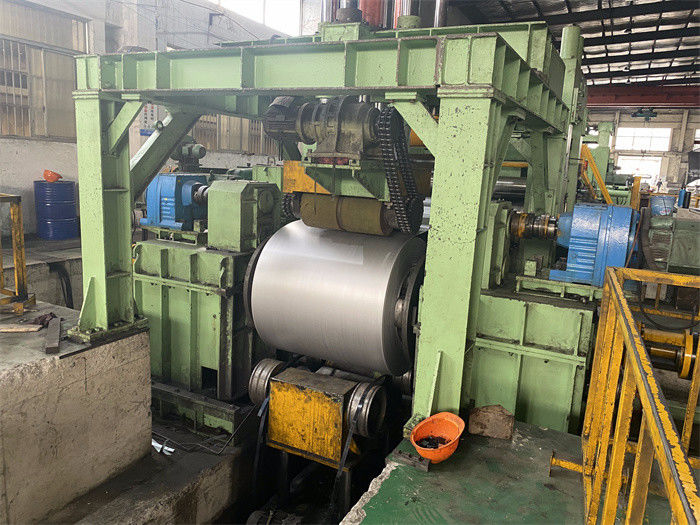

2. Portalrahmenspulen-Hauptöffner

Portalrahmen ist sehr stark, wenn die Niederhalterpresserolle, Rolle auf den Rahmen geraderichtet.
die hydraulische Niederhalterrollenpresse auf Stahlspule und sein herunterdrückender Winkel ist justierbar

Das Geraderichten der Rolle kann vorwärts rückwärts schieben, um Streifenkopf aufzuspüren und ihn geradezurichten.

Die Platte schaufelnd, die auf preleveler installiert ist, stützen Sie die Spule, die Hauptweile Rollenpresse-Spulenkopf geraderichten.

3. erster vor Planierer 2+5

die Rolle ist enorm und starker, reliefing interner Druck der Stahlspule, Rollenoberfläche wird verhärtet und chromiert beschichtet

Zur Entlastung die abwickelende Biegungsspannung zu entspanntem Zustand.

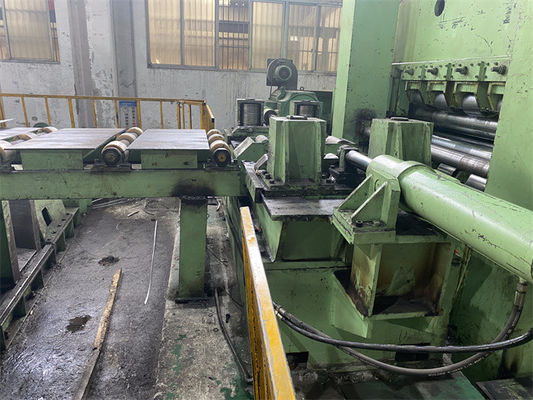

4. Hochleistungsplanierer

Zahl des Hochleistungsplanierers ist 13pcs, 11pcs, oder 9pcs, Durchmesser von Rollen ist 180mm -230mm -300mm,
Der Abstand und der Winkel von oberen Rollen und von unteren Rollen können justiert werden.

Kein Halt, der, der Planierer ununterbrochen arbeitet planiert, ohne Stahlplatte zu drücken, während Synchro- Ausschnitt, dieser für das Schützen der Stahlplattenoberfläche gut ist, ohne Prägefehler zu lassen

Wenn Schere der schneidene Halt ist, wird der Planierer unter dem Kodierermessen erfasst und gestoppt.

5. hydraulische Schere

Bahn-Schere: Synchro- Hochfrequenzausschnitt und starker Rahmen, starke hydraulische Station für das Scheren, großer Servomotor für Synchro- aufspürenden Stahlplattenbetrieb.

Hydraulische Schwingschere ist der Halt, der unter dem Kodierermessen schneidet.

6. automatischer Stapler

 Die stapelnde Bombenluke, empfangen jedes Blatt auf Rollenhebel, öffnen die zwei Arme, um den Blattfall auf Hubtisch unten freizugeben.

  Rollentabelle liefern die angehäuften Blätter, die, um zu verpacken äußerlich sind.

7. Steuerung, der ganze Prozess ist unter PLC-Steuerung im Selbstmodus.
